При проведении промышленных испытаний ключевым фактором является точность идентификации полученных данных. Рентгеновский контроль требует безупречной четкости каждого снимка, чтобы исключить ошибки при расшифровке. Для этих целей используется специализированный комплект маркировочных литер №2 (кириллица), который обеспечивает надежную привязку изображения к конкретному участку объекта.
Назначение и конструктивные особенности

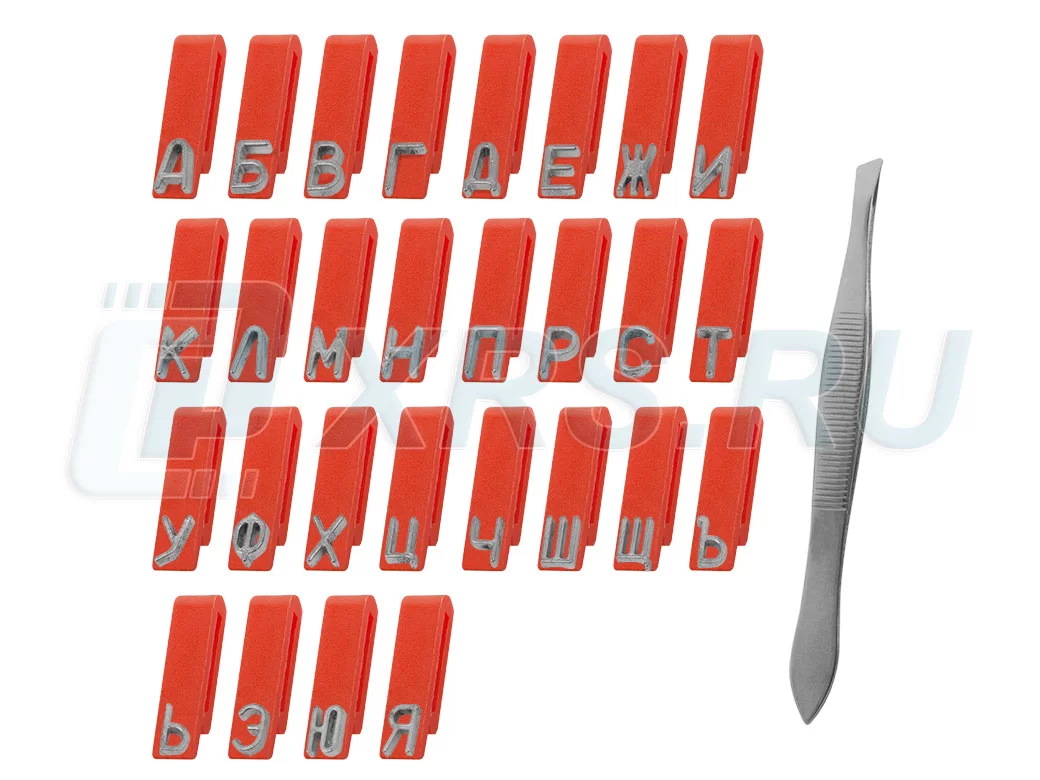

Данный набор знаков разработан для разметки снимков, получаемых в ходе диагностических работ. Сами литеры представляют собой удобные пластиковые клипсы. На них закреплены символы, выполненные из особого свинцового сплава. Благодаря высокой плотности материала, они эффективно поглощают излучение, оставляя четкий, контрастный след на пленке.
Радиографический метод предполагает фиксацию данных в жестких условиях, поэтому изделия изготовлены в строгом соответствии с ГОСТ 15843-79 и ТУ 4276-052-96651179-2016. Это гарантирует долговечность маркировки и ее соответствие государственным стандартам безопасности и качества.
Преимущество: Использование клипс позволяет быстро менять комбинации символов, что существенно ускоряет процесс подготовки к экспозиции.
Технические характеристики комплекта №2
Выбирая оборудование, важно учитывать габариты знаков для обеспечения читаемости. Литеры под номером 2 обладают оптимальным балансом размеров:
● Высота литеры/знака: 25 / 8 мм
● Ширина знака: 5 мм
● Толщина: 1,5 мм
● Количество копий знаков в наборе: 10 штук
Такие параметры позволяют размещать информационную строку даже в ограниченном пространстве, сохраняя при этом высокую четкость символов. Радиографический контроль сварных соединений с использованием данных литер становится более упорядоченным, так как количество знаков в маркировке ограничивается только физическими размерами используемой кассеты.
Удобство эксплуатации и универсальность
Маркировочные элементы могут устанавливаться как непосредственно на кассету с пленкой, так и на специальные пластиковые подложки. Последние размещаются на самом исследуемом объекте в нужной точке. Радиографический неразрушающий контроль становится значительно эффективнее, когда оператор может набрать любую комбинацию букв и цифр для обозначения участка или номера изделия.
Для комплексного оснащения лабораторий предусмотрены различные вариации наборов:

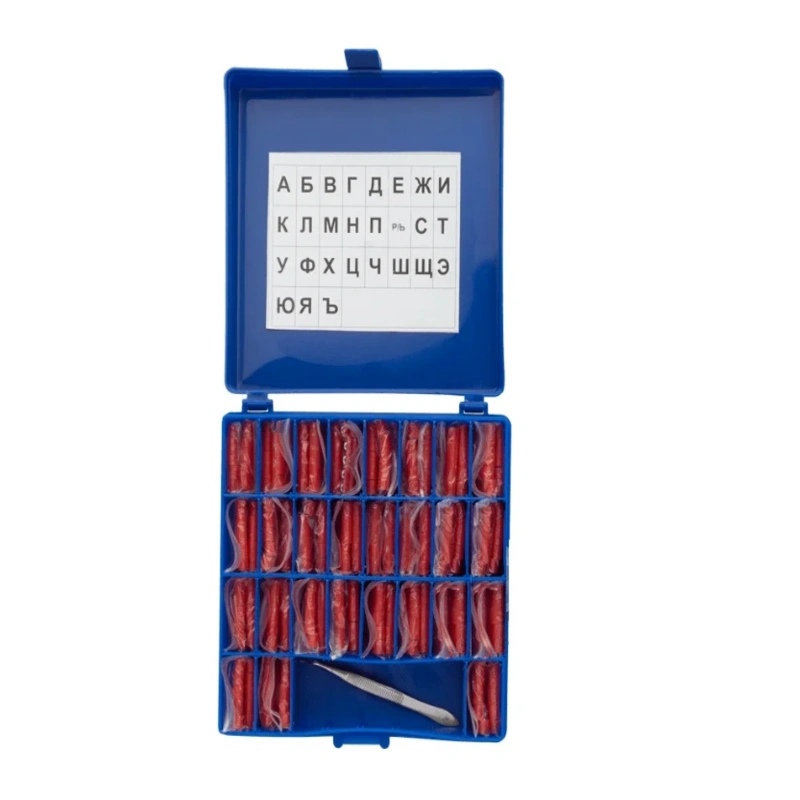

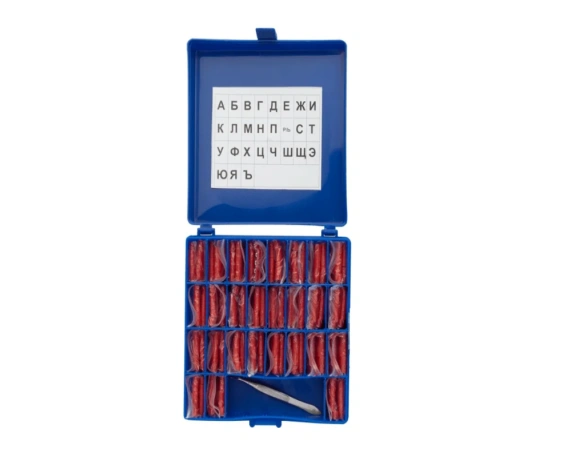

1. Кириллица и латиница: комплекты по 10 копий каждого знака.
2. Цифровые наборы (№6): включают 15 копий цифр и 15 дополнительных символов («дефис», «стрелка»).
3. Комбинированные сеты: оптимальное сочетание букв и цифр для масштабных проектов.
Применение в полевых условиях
Когда выполняется рентгенографический метод контроля сварных швов, важно, чтобы маркировка не смещалась и была устойчива к внешним воздействиям. Пластиковое основание клипс надежно фиксируется на носителе, а свинец обеспечивает стабильную тень вне зависимости от мощности источника излучения.
Комплект литер №2 — это проверенный инструмент для специалистов, ценящих точность и соблюдение стандартов. Он позволяет систематизировать архив снимков и избежать путаницы при оценке качества выполненных работ.
