Измеритель-сигнализатор поисковый ИСП-РМ1703ГНА предназначен для:
- поиска, обнаружения и локализации источников ионизирующего излучения по их внешнему гамма-излучению с подачей тревожных сигналов срабатывания и индикацией на ЖКИ средней скорости счета гамма- излучения;
- измерения мощности амбиентного эквивалента дозы гамма- излучения H *(10) по линии 137Cs в коллимированном излучении.
Сигнализатор может эксплуатироваться как в помещениях, так и на открытом воздухе. Сигнализатор может применяться широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией источников ионизирующих излучений. История работы сигнализатора сохраняется в энергонезависимой памяти и может быть передана в персональный компьютер (ПК) через инфракрасный (ИК) канал связи.
Приборы серии ИСП-РМ1703 выпускаются в четырех модификациях:

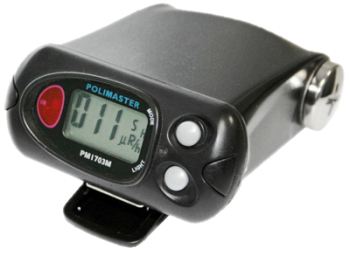

- измеритель-сигнализатор поисковый ИСП-РМ1703М (γ-датчик CsI (Tl) сцинтиллятор 3 см3);
- измеритель-сигнализатор поисковый ИСП-РМ1703МА. Отличается от ИСП-РМ1703М повышенной чувствительностью к гамма-излучению (γ-датчик CsI (Tl) сцинтиллятор 4 см3);
- измеритель-сигнализатор поисковый ИСП-РМ1703ГН. Отличается от ИСП-РМ1703М наличием дополнительного детектора для регистрации нейтронного излучения (n-детектор LiI (Eu) сцинтиллятор 1 см3).

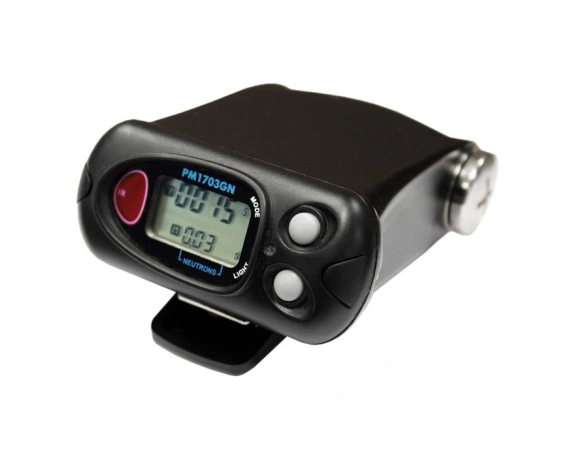

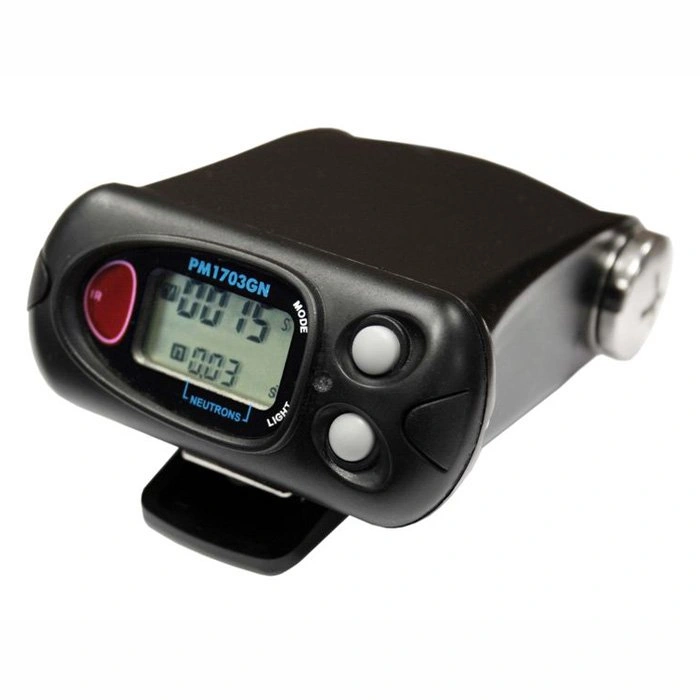

- измеритель-сигнализатор поисковый ИСП-РМ1703ГНА. Отличается от ИСП-РМ1703М повышенной чувствительностью к гамма-излучению и наличием детектора повышенной чувствительности для регистрации нейтронного излучения (n-детектор LiI (Eu) сцинтиллятор 2 см3).
Пример записи наименования приборов в других документах и при заказе для поставки в государства-участники СНГ:
- "Измеритель- сигнализатор поисковый ИСП-РМ1703М" ТУ BY 100345122.058-2009";
- "Измеритель- сигнализатор поисковый ИСП-РМ1703МА" ТУ BY 100345122.058-2009";
- "Измеритель- сигнализатор поисковый ИСП-РМ1703ГН" ТУ BY 100345122.058-2009";
- "Измеритель- сигнализатор поисковый ИСП-РМ1703ГНА" ТУ BY 100345122.058-2009".
Назначение и возможности измерителя-сигнализатора поискового ИСП-РМ1703ГНА
Гамма/рентгеновский канал измерителя-сигнализатора поискового ИСП-РМ1703ГНА
Нейтронный канал измерителя-сигнализатора поискового ИСП-РМ1703ГНА
Эксплуатационные характеристики измерителя-сигнализатора поискового ИСП-РМ1703ГНА
- поиска, обнаружения и локализации источников ионизирующего излучения по их внешнему гамма-излучению с подачей тревожных сигналов срабатывания и индикацией на ЖКИ средней скорости счета гамма- излучения;
- измерения мощности амбиентного эквивалента дозы гамма- излучения H *(10) по линии 137Cs в коллимированном излучении.
Сигнализатор может эксплуатироваться как в помещениях, так и на открытом воздухе. Сигнализатор может применяться широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией источников ионизирующих излучений. История работы сигнализатора сохраняется в энергонезависимой памяти и может быть передана в персональный компьютер (ПК) через инфракрасный (ИК) канал связи.
Приборы серии ИСП-РМ1703 выпускаются в четырех модификациях:
- измеритель-сигнализатор поисковый ИСП-РМ1703М (γ-датчик CsI (Tl) сцинтиллятор 3 см3);
- измеритель-сигнализатор поисковый ИСП-РМ1703МА. Отличается от ИСП-РМ1703М повышенной чувствительностью к гамма-излучению (γ-датчик CsI (Tl) сцинтиллятор 4 см3);
- измеритель-сигнализатор поисковый ИСП-РМ1703ГН. Отличается от ИСП-РМ1703М наличием дополнительного детектора для регистрации нейтронного излучения (n-детектор LiI (Eu) сцинтиллятор 1 см3).
- измеритель-сигнализатор поисковый ИСП-РМ1703ГНА. Отличается от ИСП-РМ1703М повышенной чувствительностью к гамма-излучению и наличием детектора повышенной чувствительности для регистрации нейтронного излучения (n-детектор LiI (Eu) сцинтиллятор 2 см3).
Пример записи наименования приборов в других документах и при заказе для поставки в государства-участники СНГ:
- "Измеритель- сигнализатор поисковый ИСП-РМ1703М" ТУ BY 100345122.058-2009";
- "Измеритель- сигнализатор поисковый ИСП-РМ1703МА" ТУ BY 100345122.058-2009";
- "Измеритель- сигнализатор поисковый ИСП-РМ1703ГН" ТУ BY 100345122.058-2009";
- "Измеритель- сигнализатор поисковый ИСП-РМ1703ГНА" ТУ BY 100345122.058-2009".
Назначение и возможности измерителя-сигнализатора поискового ИСП-РМ1703ГНА
|
Тип прибора |
Дозиметр портативный (поисковый) Электронный Прямопоказывающий |
|
Назначение |
- Измерение непрерывного гамма и рентгеновского излучения - Измерение нейтронного излучения - Поиск, обнаружение и локализация источников гамма излучения по их внешнему γ-излучению - Поиск, обнаружение и локализация источников нейтронного излучения по их внешнему n-излучению |
|
Измеряемые параметры |
- Амбиентный эквивалент дозы H*(10) и мощность амбиентного эквивалента дозы H́*(10) гамма и рентгеновского излучения - Скорость счета γ-излучения |
|
Способ ношения при использовании по назначению |
На одежде (в кармане) В руке На запястье (ремень наручный) |
|
Тип детектора |
Сцинтиллятор на основе CsI(TI) |
|
Тип сигнализации |
Световая Звуковая |
|
Интерфейс |
ИК (по инфракрасному каналу) |
|
Диапазон энергий регистрируемого непрерывного рентгеновского/гамма-излучения |
0.033 МэВ ... 3 МэВ |
|
Энергетическая зависимость чувствительности относительно энергии 662 кэВ 137Cs в диапазоне регистрируемых энергий |
-25 % |
|
Диапазон измерения мощности амбиентного эквивалента дозы H́*(10) непрерывного рентгеновского/гамма-излучения |
0.1 мкЗв/ч ... 70 мкЗв/ч |
|
Предел допускаемой основной относительной погрешности измерения мощности амбиентного эквивалента дозы H́*(10) рентгеновского/гамма-излучения: |
±30 % |
|
Чувствительность к гамма/рентгеновскому излучению по 241Am |
200 имп*с-1/мкЗв*ч-1 |
|
Чувствительность к гамма/рентгеновскому излучению по 137Cs |
100 имп*с-1/мкЗв*ч-1 |
|
Диапазон измерения скорости счета гамма-излучения |
1 с-1 ... 9999 с-1 |
|
Диапазон энергий регистрируемого нейтронного излучения |
0.025 МэВ ... 14 МэВ |
|
Диапазон измерения скорости счета нейтронного излучения |
1 с-1 ... 999 с-1 |
|
Чувствительность к нейтронному излучению |
0.07 имп*с-1 для Pu-α-Be 1.5 имп*с-1 для тепловых нейтронов |
|
Питание дозиметра |
1 элемент питания типа АА |
|
Время непрерывной работы без замены источников питания (зарядки аккумуляторов), не менее |
1000 ч. |
|
Степень защиты оболочки |
IP65 |
|
Габариты |
87х72х32мм |
|
Масса |
0.2 кг |
