При рентгенографическом контроле качества сварных соединений труб малых диаметров применяется схема просвечивания через 2 стенки (с 4 точек Х-образная схема или с 2-х точек на «эллипс»). Для этого рентгеновский аппарат должен быть удален от объекта контроля на достаточное фокусное расстояние, чтобы весь диаметр шва попал в эффективную область излучения и снимок получился четким.
Цепное устройство крепления разработано специально для радиографии сварных швов труб диаметром от 25,2 до 159 мм с помощью рентгеновского генератора Арсенал 160 НС/Арсенал 200 НС.

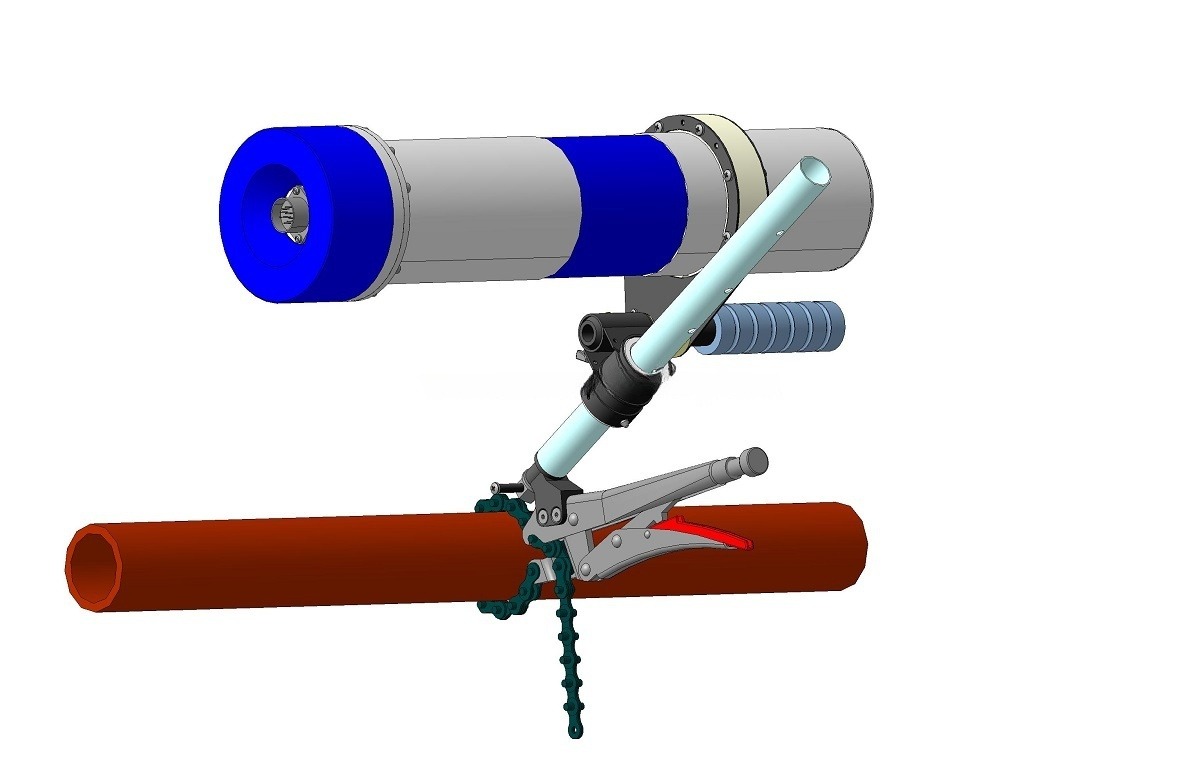

Конструктивно устройство крепления состоит из цепи, зажима с захватом для цепи, а также штанги с отверстиями, муфты и .
Для проведения неразрушающего контроля сварного соединения цепь устройства крепления располагается на трубе, вставляется в захват зажима и прочно фиксируется.
На штангу устройства крепления с помощью муфты устанавливается ручка-кольцо с рентгеновским генератором Арсенал 160 НС/Арсенал 200 НС.
Передвигая ручку-кольцо по штанге, можно регулировать фокусное расстояние между излучателем и рентгеновской пленкой (либо другим материалом, фиксирующим излучение).
После проведения рентгеновской съемки вся конструкция вручную перемещается к следующему сварному соединению.
