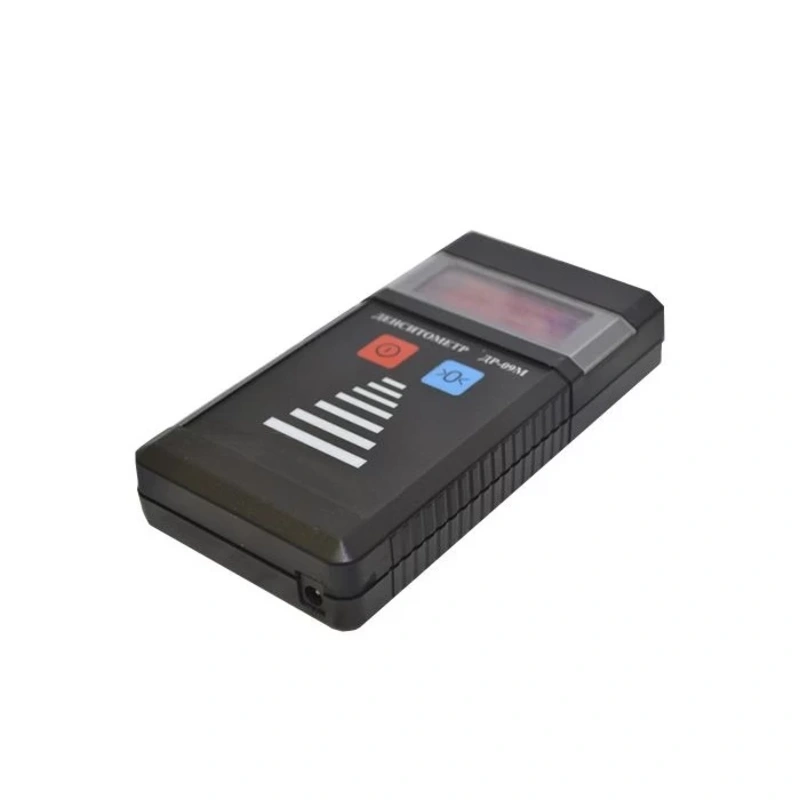

Цифровой прибор ДР-09М от компании Промгруппприбор представляет собой высокоточное решение для определения оптической плотности снимков, полученных в ходе неразрушающих испытаний. Данное устройство незаменимо, когда проводится радиографический контроль сварных соединений, позволяя объективно оценить качество проявленной пленки. Оборудование адаптировано для работы совместно с негатоскопами, использующими галогенные лампы или классические лампы накаливания.
Устройство находит широкое применение в стационарных исследовательских центрах, а также в мобильных и полустационарных лабораториях, где выполняется рентгеновский контроль. По типу эксплуатации ДР-09М относится к переносным ручным средствам измерения. Согласно Государственному стандарту 23049-84, прибор соответствует климатическому исполнению 2.1 и обладает виброустойчивостью. По уровню защиты от воздействия атмосферного давления модель включена в группу исполнения Р1 по Государственному стандарту 12997-84.
Технические параметры ДР-09М
Прибор обеспечивает стабильную работу при реализации такой задачи, как радиографический неразрушающий контроль, обладая следующими характеристиками:
-
Диапазон измеряемой оптической плотности: от 0,1 до 4,5 Б (единиц оптической плотности).
-
Размер анализируемого участка (номинальная площадь): 0,5 мм2.
-
Дискретность младшего разряда на индикаторе: 0,01 Б.
-
Погрешность (абсолютная) в интервале от 0,10 до 0,60 Б: ±0,04 Б.
-
Погрешность (относительная) в интервале от 0,61 до 3,00 Б: 5 %.
-
Напряжение питания (номинальное): 5 В.
-
Потребляемый ток (максимальный): не более 70 мА.
-
Автономная работа от одного заряда батареи: не менее 10 ч.
-
Подготовка к рабочему режиму: до 5 с.
-
Наработка на отказ (средний показатель): 20000 ч.
-
Вес электронного модуля (без учета элементов питания): до 0,3 кг.
-
Размеры корпуса: 160х85х30 мм.
Эффективный рентгенографический метод контроля сварных швов требует использования надежного инструментария для расшифровки результатов. ДР-09М гарантирует точность измерений даже в сложных полевых условиях.
Состав комплекта
В стандартный набор поставки включены все необходимые компоненты для немедленного начала работ, когда требуется радиографический метод оценки объектов:
-
Электронный блок устройства ДР-09М — 1 шт.
-
Специализированный оптический датчик — 1 шт.
-
Адаптер для подключения к сети — 1 шт.
-
Технический паспорт и подробная инструкция по использованию.
