Обзор и функциональные возможности ДП 5004
Цифровой измеритель ДП 5004 — это компактное устройство российского производства (компания Литас), предназначенное для высокоточного определения уровня почернения промышленных пленок. Основной задачей прибора является количественная оценка прозрачности снимков, что критически важно, когда проводится рентгеновский контроль качества литья или металлоконструкций. Благодаря своей мобильности и автономности, модель широко применяется в полевых и лабораторных условиях.
Данный аппарат незаменим в тех случаях, когда радиографический неразрушающий контроль требует строгого соблюдения нормативов по оптической плотности изображений. ДП 5004 полностью соответствует техническим условиям 4276-011-59116336-2009, гарантируя легитимность результатов при проверке объектов на опасных производствах.
Устройство и технологический процесс измерений

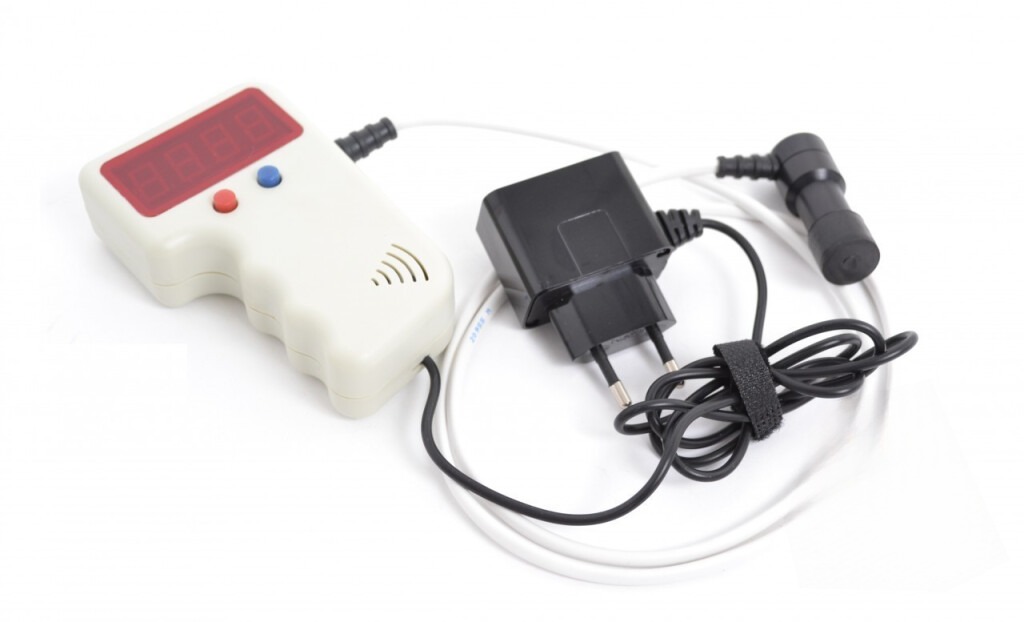

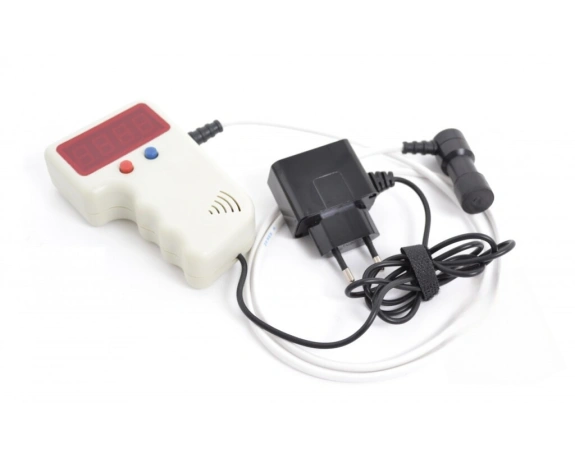

Конструкция прибора разделена на два ключевых узла: выносной измерительный щуп со специальным оптоэлектронным датчиком и основной блок с микропроцессорным управлением. Связь между ними осуществляется посредством защищенного неразъемного кабеля. Питание системы обеспечивает сетевой адаптер, трансформирующий стандартное напряжение 220 В с частотой 50 Гц в безопасные 5 В постоянного тока.
Когда реализуется радиографический метод дефектоскопии, световой поток от негатоскопа проходит сквозь исследуемый участок пленки и регистрируется светоприемной матрицей. Полученный сигнал мгновенно оцифровывается и обрабатывается процессором, после чего итоговый коэффициент плотности отображается на четырехразрядном экране. Для корректной работы требуется осветитель с яркостью от 10000 до 50000 кд/м2.
Технические параметры оборудования
Высокая чувствительность датчика позволяет выполнять радиографический контроль сварных соединений с минимальными временными затратами. При этом рентгенографический метод контроля сварных швов становится максимально объективным, исключая человеческий фактор при визуальной оценке снимка.
Правила эксплуатации и поставка
Прибор рассчитан на работу в помещениях с температурой от +10 до +35 °C при отсутствии в воздухе мелкодисперсной проводящей пыли. При использовании осветителей на базе люминесцентных ламп необходимо выждать 10–20 мин для выхода источника света на стабильный тепловой и яркостный режим, иначе точность измерений может снизиться.
В состав стандартного набора включены:
-
цифровой блок ДП 5004 и контактный щуп;
-
предохранительный элемент для датчика;
-
блок питания от сети переменного тока;
-
паспорт изделия и инструкция по применению;
-
официальный документ с методикой поверки.
