Коллиматор КМ200 – это набор из 7 свинцовых диафрагм и держателя, который устанавливается на окно выхода излучения аппарата Март-200.
Импульсный рентгеновский генератор Март-200 имеет торцевой выход излучения и может использоваться для панорамного и направленного просвечивания области контроля.
При направленном просвечивании для получения более четких снимков возникает необходимость ограничить угол раствора выходящего рентгеновского излучения, чтобы избавиться от тех лучей, что выходят за область контроля. Они не формируют полезное изображение, только, отражаясь от различных поверхностей рядом, засвечивают пленку равномерным фоном, ухудшая четкость снимка.
Чтобы этого избежать, и применяют ограничивающие диафрагмы.
Коллиматор КМ200 разработан специально для рентгеновского аппарата Март-200 и выполняет функции:
– повышения качества снимков;
– уменьшения дозовой нагрузки на персонал, проводящий радиографический контроль.
Набор свинцовых диафрагм, входящих в состав КМ200, позволяет сформировать различные углы раствора рентгеновского излучения:
L° x H° |
Примечание |
40° x 40° |
|
60° x 60° |
|
30° x 15° |
|
40° x 30° |
|
60° x 15° |
|
60° x 30° |
|
Сегмент |
Полукруг |

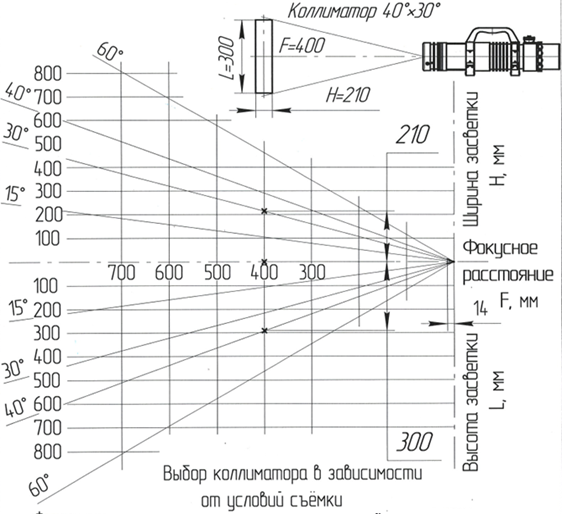

Конкретная диафрагма выбирается, исходя из параметров съемки: фокусного расстояния и размеров области радиографического контроля. Схема подбора изображена на рисунке ниже (по горизонтальной оси номограммы справа налево отсчитывается фокусное расстояние, по вертикальной оси – размер области засветки).
Пример: для рентгенографического контроля области размером 300 х 200 при фокусном расстоянии 400 мм лучше всего подойдет диафрагма, формирующая угол раствора излучения 40° x 30°.
При проведении неразрушающего контроля выбранная диафрагма вставляется в держатель коллиматора КМ200, а тот, в свою очередь, устанавливается на рентгеновский блок Март-200 и фиксируется винтом с резьбой М4 (отвертка для винта в комплект не входит).
Весь комплект КМ200 весит не более 1,25 кг, его габаритные размеры 120х140х70. Что делает удобной его транспортировку и эксплуатацию в полевых условиях.
