Лазерный целеуказатель АРИОН ЛЦТ для рентгеновского аппарата SITE-X

Лазерный целеуказатель АРИОН ЛЦТ для рентгеновского аппарата SITE-X (форма излучения — точка)

Лазерный целеуказатель, формирующий на выходе излучение в виде точки, (ЛЦТ) АРИОН разработан для позиционирования рентгеновского аппарата SITE-X относительно уровня земли и объекта неразрушающего контроля, а также для направления потока рентгеновских лучей точно в центр выбранной области контроля.

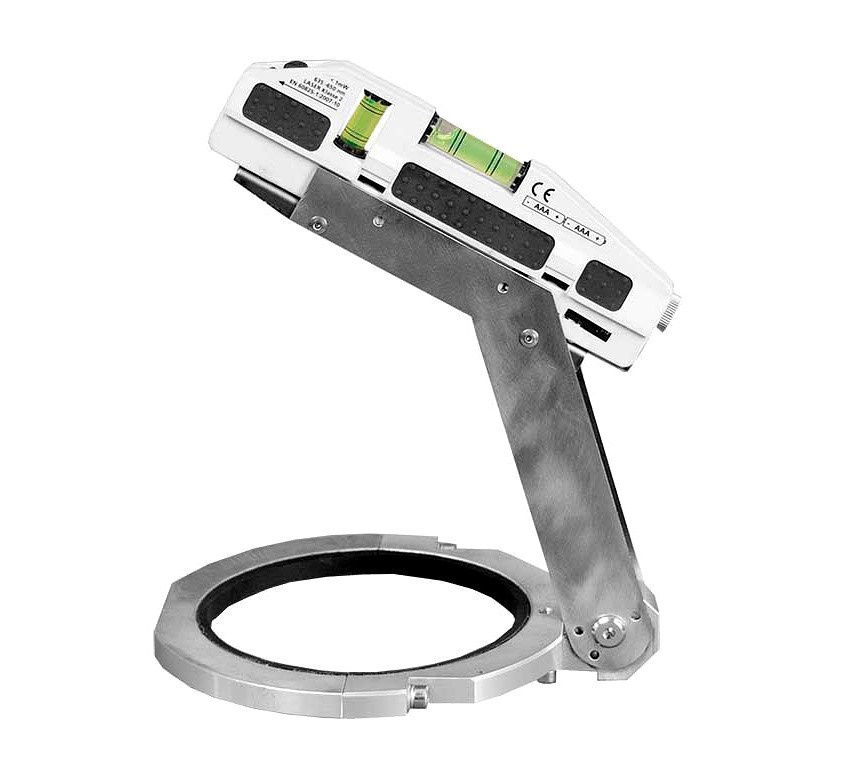

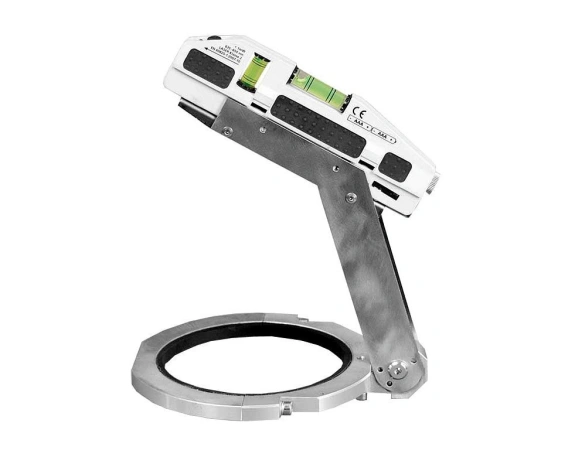

Устройство состоит из лазерной указки, двух пузырьковых уровней – вертикального и горизонтального, а также держателя с двумя креплениями – для указки и для моноблока рентгеновского аппарата SITE-X.

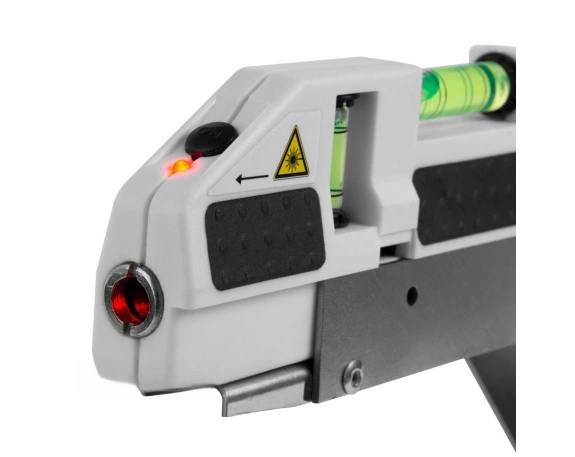

Световой элемент целеуказателя выполнен на диодной основе и генерирует излучение насыщенного красного цвета с длиной волны в интервале от 635 до 650 нм.

Пузырьковые уровни на указке позволяют выровнять рентгеновский аппарат относительно уровня земли либо объекта контроля.

Для проведения радиографического контроля необходимо целеуказатель закрепить в держателе, а затем установить на моноблок SITE-X при помощи кольцевого крепления так, чтобы световой элемент указки находился перед окном выхода рентгеновского излучения и их центры совпадали. Диаметр кольца держателя соответствует диаметру корпуса излучателя SITE-X.

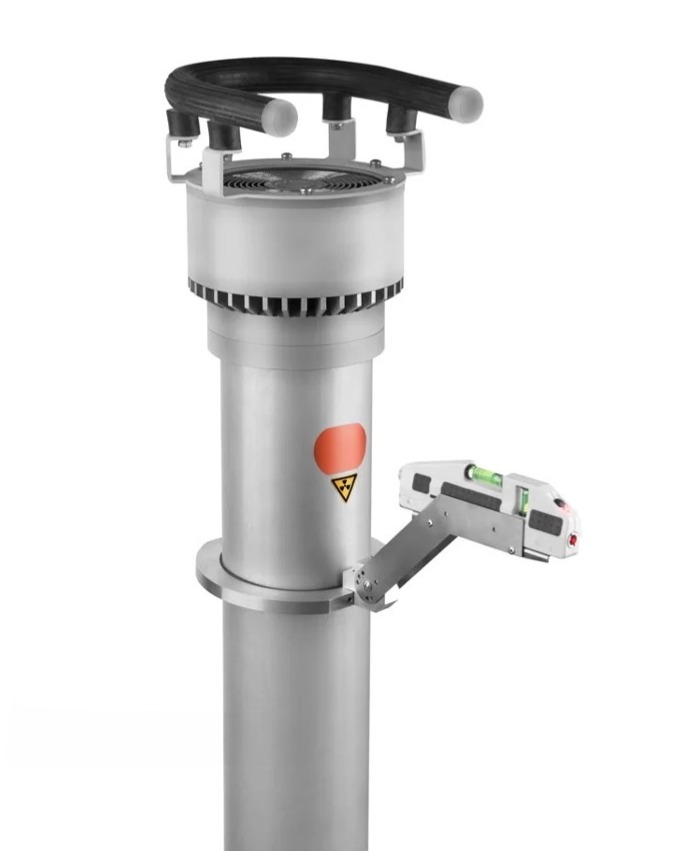

Расположение ЛЦТ АРИОН на рентгеновских аппаратах с боковым выходом излучения без бленды типа РПД, Арсенал, RayCraft, Site-X.

Положение ЛЦТ относительно моноблока регулируется подвижным механизмом держателя. В рабочем положении ЛЦТ рентгеновский аппарат нацеливается на область экспозиции. Перед началом рентгенографического контроля указка смещается относительно окна выхода излучения (на 90° или 120°), чтобы не создавать преграды. Поворотный механизм держателя позволяет зафиксировать рабочее и нерабочее положения указателя.

Преимущества использования лазерного целеуказателя АРИОН ЛЦТ для рентгеновского аппарата SITE-X (форма излучения — точка)

ЛЦТ АРИОН для SITE-X производится в Российской Федерации в соответствии с действующими техническими нормативами (ТУ 4276-054-96651179-2016).

Ярко-красный луч устройства хорошо виден в любое время суток при любых погодных условиях.

ЛЦТ может эксплуатироваться в широком температурном диапазоне – от -20C° до +50C°, а его держатель выполнен из нержавеющих материалов – стали и алюминия.

Целеуказатель работает автономно от двух батареек 1,5В ААА. При необходимости, если лазерный луч погас, элементы питания легко заменить непосредственно на месте проведения рентгенографического контроля.
