Лазерный целеуказатель АРИОН ЛЦП для р/а РАП-160-5

Лазерный целеуказатель АРИОН ЛЦП для р/а РАП-160-5 превью 1
Лазерный целеуказатель АРИОН ЛЦП для р/а РАП-160-5 превью 2
Гарантия: 1 год
Лазерный целеуказатель центра пучка рентгеновского излучения (ЛЦП) АРИОН предназначен для позиционирования рентгеновского аппарата РАП-160-5 относительно объекта контроля. Устройство выполнено в форме кольца, которое устанавливается на бленду моноблока. Электропитание прибора – внешнее кабельное от сети переменного тока 220В/50Гц либо от двух батареек ААА. Рабочие температуры – от -20°C до +50°C.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

Лазерный целеуказатель с формой излучения «перекрестие двух линий» (ЛЦП) АРИОН используется для позиционирования переносного рентгеновского аппарата РАП-160-5 при проведении радиографического контроля сварных соединений, деталей и изделий из металла.

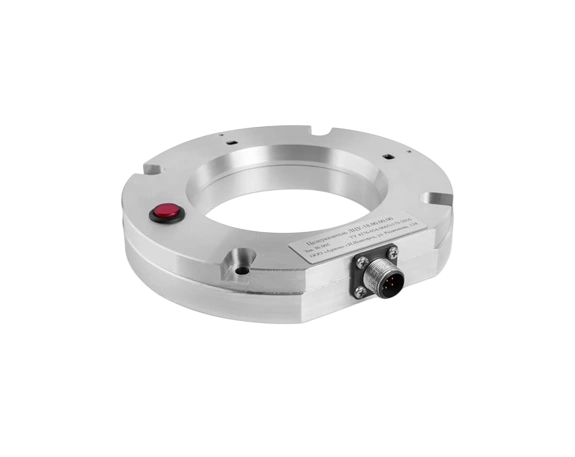

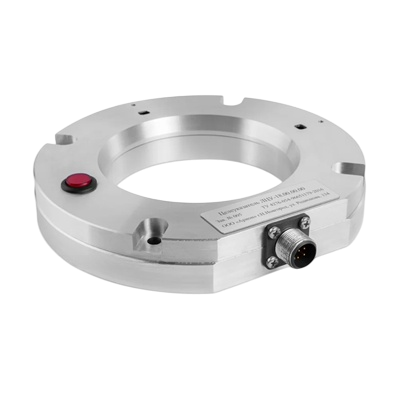

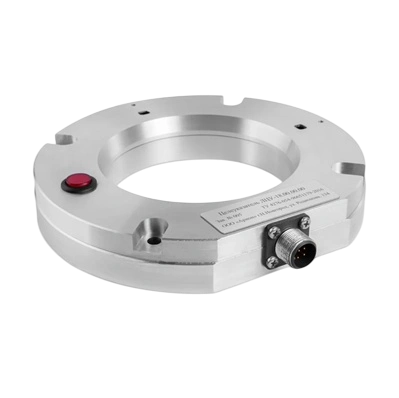

Устройство состоит из двух линейных световых элементов, установленных в корпусе в виде кольца. Кольцо крепится на бленде окна выхода рентгеновского излучения моноблока.

Световые элементы представляют собой лазеры на диодной основе. Они генерируют лучи насыщенного красного цвета с длиной волны в диапазоне от 635 до 650 нм, при этом общий вид излучения ЛЦП АРИОН – перекрестие двух линий.

Расположение световых элементов на корпусе целеуказателя таково, что отдельно центрировать или настраивать его не требуется, достаточно просто закрепить на излучающем блоке, так как центр фокусного пятна рентгеновского аппарата совпадает с точкой пересечения двух линий ЛЦП АРИОН.

Целеуказатель может работать автономно от двух батареек 1,5В ААА. При необходимости элементы питания легко заменить непосредственно на месте проведения рентгеновской съемки.

Если РАП-160-5 используется в условиях производственного помещения или лаборатории, для ЛЦП АРИОН может быть реализовано кабельное питание от однофазной сети переменного тока 220В/50Гц через специальный кабель. Выходное напряжение – 5 В, максимальный ток нагрузки – 2,4 А.

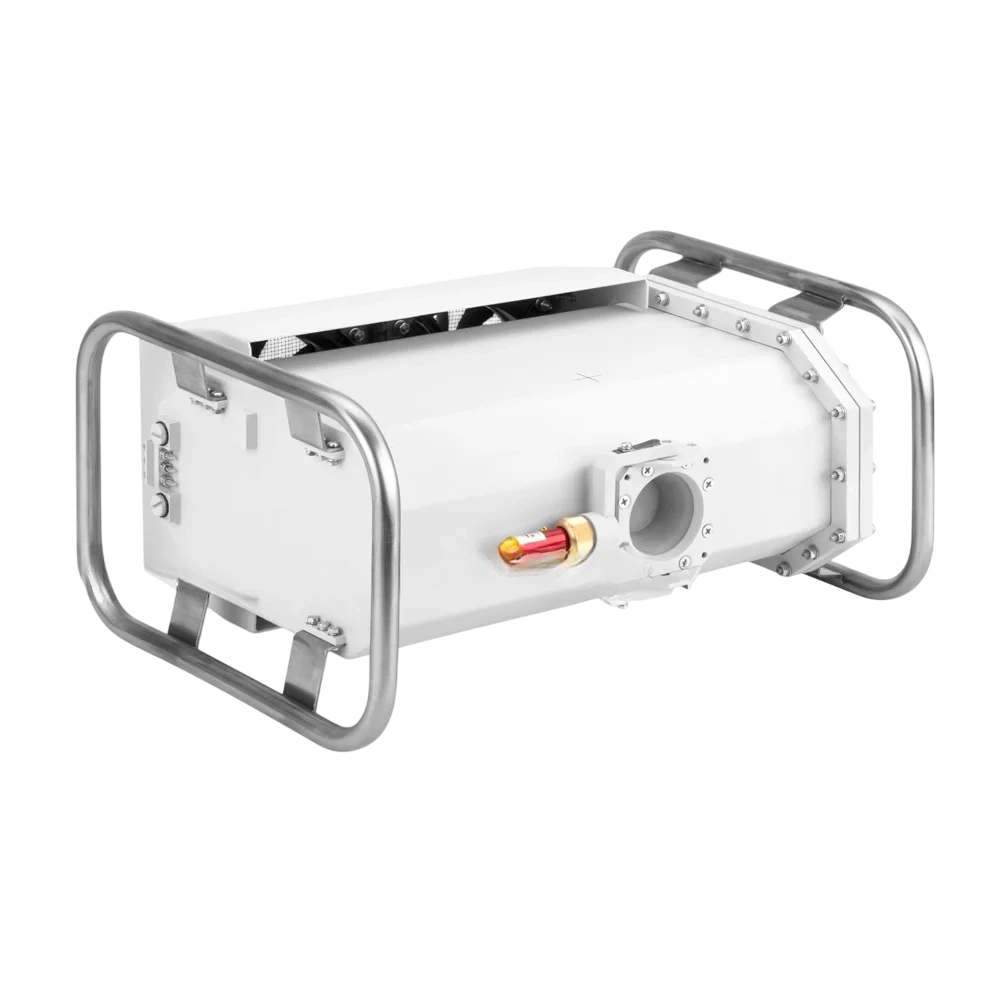

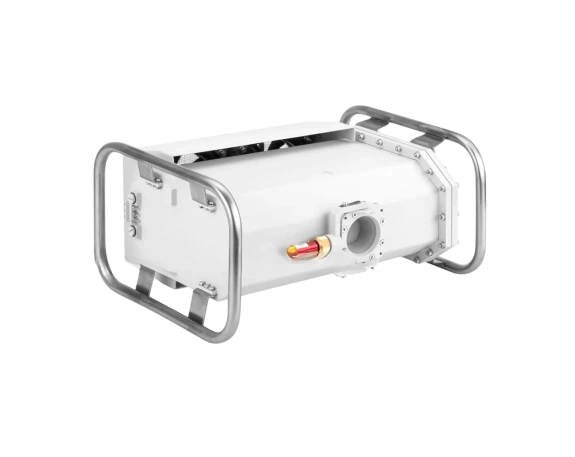

С помощью кабеля питания и синхронизации есть возможность подключения ЛЦП АРИОН к автоматизированной системе рентгенографического контроля, которая синхронизирует работу рентгеновского аппарата РАП-160-5, электронных детекторов излучения, механизма перемещения объектов контроля и тд.

Наши менеджеры помогут вам оформить заказ на нужную модификацию лазерного целеуказателя.

Преимущества использования лазерного целеуказателя АРИОН ЛЦП для р/а РАП-160-5 (форма излучения — перекрестие двух линий)

ЛЦП АРИОН для рентгеновских аппаратов РАП-160-5 производится в России в соответствии с действующими техническими нормативами (ТУ 4276-054-96651179-2016).

Ярко-красное излучение устройства хорошо видно при любом освещении.

Целеуказатель АРИОН может эксплуатироваться в широком температурном диапазоне – от -20°C до +50°C, а его корпус выполнен из нержавеющего материала – алюминия.

ЛЦП АРИОН – компактное, надежное и удобное устройство позиционирования переносного направленного рентгеновского аппарата РАП-160-5, которое позволяет направить излучение точно в центр исследуемой области. Лазерный указатель АРИОН не требует дополнительных манипуляций после его установки, а соответственно, не снижает производительность работ по проведению неразрушающего контроля.


Заказать звонок
Бренд
АРИОН

1.

Тип лазера

полупроводниковый лазерный диод

2.

Количество лазерных диодов, шт.

2

3.

Форма излучения

линия

4.

Классификация опасности

класс 2

5.

Мощность, мВт

< 5

6.

Длина волны, нм

635 – 650

7.

Элемент питания в модификации с автономным электроснабжением

2 х 1,5В ААА

8.

Параметры источника питания в модификации с сетевым электроснабжением:

Напряжения питания, В/Гц

Выходное напряжение, В

Максимальный ток нагрузки, А



~ (220±10) / 50

5

2,4

9.

Материал корпуса

алюминий

10.

Масса целеуказателя, кг

0,4…1,1 (зависит от модели рентгеновского аппарата)

11.

Рабочая температура, °C

−20…+50

12.

Относительная влажность воздуха (при 25 °C), %, не более

80

1.

Лазерный целеуказатель, шт.

1

2.

Паспорт и руководство по эксплуатации, экз.

1

3.

Кейс*, шт.

1

4.

Кабель питания и синхронизации*

1

5.

Источник питания от сети переменного тока*

1

*зависит от модификации прибора
