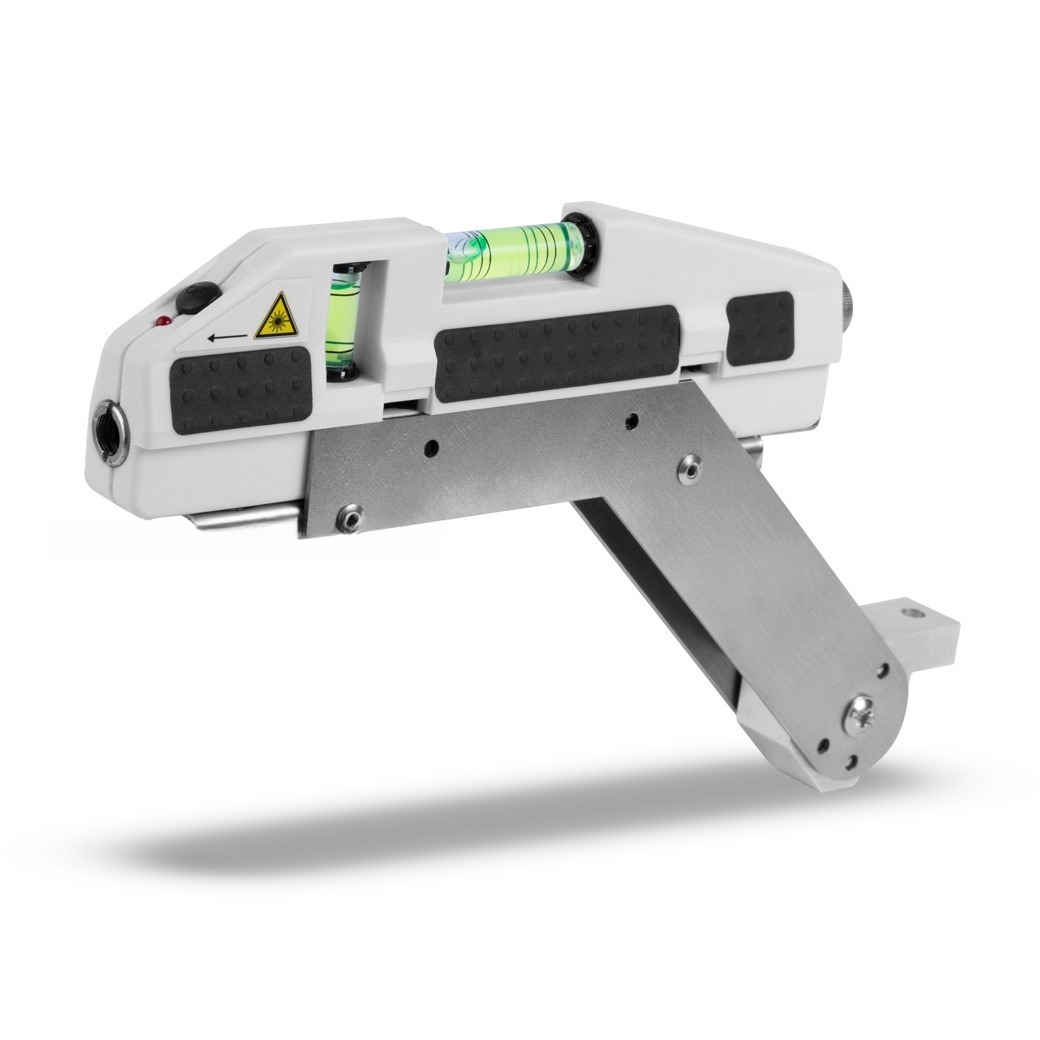

Лазерный целеуказатель с формой излучения «точка» (ЛЦТ) АРИОН предназначен для позиционирования направленного рентгеновского аппарата Eresco 65 относительно уровня земли и объекта контроля, а также для центрирования пучка рентгеновского излучения относительно выбранной области контроля.
Устройство состоит из лазерной указки, двух пузырьковых уровней – вертикального и горизонтального, а также держателя с двумя креплениями – для указки и для моноблока рентгеновского аппарата Eresco 65.
Лазерная указка выполнена на диодной основе и генерирует излучение ярко-красного цвета с длиной волны в диапазоне от 635 до 650 нм. В ЛЦТ установлен один световой элемент, который на выходе формирует лазерный луч в форме точки.
Пузырьковые уровни на указке позволяют выровнять рентгеновский аппарат относительно уровня земли, либо объекта контроля.
/46iddoqr_(1).png)
Для проведения радиографического контроля направленным рентгеновским генератором Eresco 65 необходимо лазерную указку закрепить в держателе, а затем целеуказатель установить на бленду моноблока с помощью специального крепления так, чтобы световой элемент указки находился перед окном выхода рентгеновского излучения и их центры совпадали.
Положение ЛЦТ относительно моноблока регулируется подвижным механизмом держателя. В рабочем положении ЛЦТ рентгеновский аппарат нацеливается на область контроля. Перед началом проведения экспозиции указка отводится в сторону (на 90° или 120°), чтобы не создавать преграды излучению. Механизм держателя позволяет зафиксировать рабочее и нерабочее положения указателя.
Преимущества использования лазерного целеуказателя АРИОН ЛЦТ для рентгеновского аппарата Eresco 65 (форма излучения — точка)
ЛЦТ АРИОН для Eresco 65 производится в России в соответствии с действующими техническими нормативами (ТУ 4276-054-96651179-2016).
Ярко-красный луч устройства хорошо виден в любое время суток при любых погодных условиях.
ЛЦТ может эксплуатироваться в широком температурном диапазоне – от -20°C до +50°C, а его держатель выполнен из нержавеющих материалов – стали и алюминия.
Целеуказатель работает автономно от двух батареек 1,5В ААА. При необходимости, если лазерный луч погас, элементы питания легко заменить непосредственно на месте проведения рентгенографического контроля.
