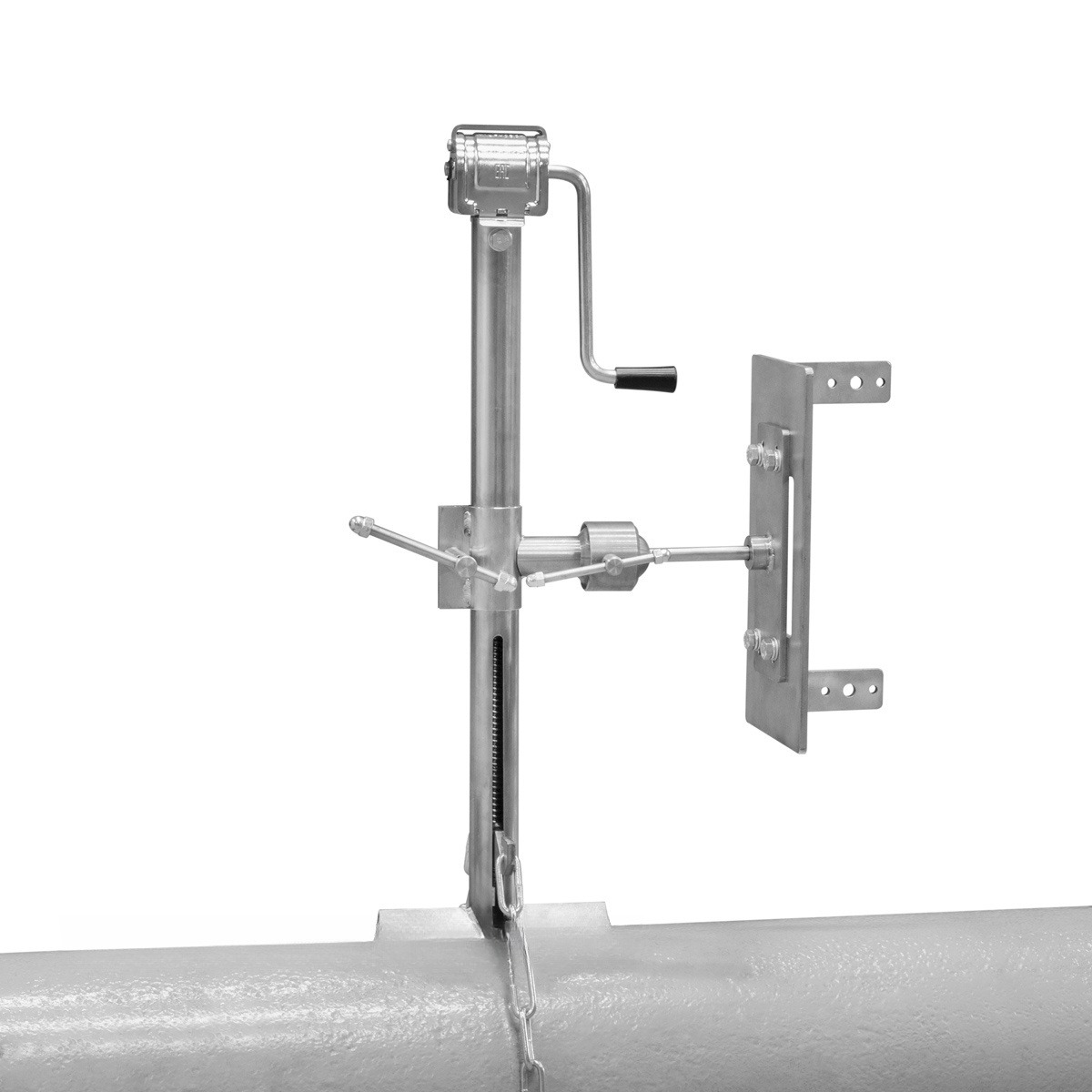

Цепной трубный штатив АРИОН ШРТ-1/МАРТ-200 – это устройство крепления рентгеновского аппарата МАРТ-200 на трубопроводах и других цилиндрических изделиях диаметром от 57 до 1420 мм для проведения неразрушающего контроля сварных соединений методом радиографии.
Для того чтобы использовать данный штатив совместно с рентгеновским аппаратом МАРТ-250, его конструкцию необходимо дополнить специальным переходным ложементом.
Ложемент – это изделие из нержавеющей стали, которое крепится с помощью комплекта винтов М6 и шайб 6 (плоских и пружинных) на планку держателя рентгеновского блока штатива ШРТ-1/МАРТ-200.
МАРТ-250 крепится на угловые элементы ложемента с помощью комплекта винтов М5 и шайб 5 (плоских и пружинных).
Такая конструкция позволяет прочно зафиксировать МАРТ-250 на штативе.
При этом ложемент не препятствует регулировке фокусного расстояния рентгеновской съемки передвижением муфты по стойке, а также изменению положения излучателя в пространстве с помощью шарового механизма для точного позиционирования относительно контролируемой области.
Весь набор крепежа входит в основной комплект поставки переходного ложемента.
