Уникальное запатентованное магнитное устройство крепления рентгеновского аппарата Арсенал 160 НС (200 НС) разработано для проведения радиографического контроля сварных соединений трубопроводов диаметром от 108 мм.
Устройство крепления позволяет разместить моноблок Арсенал 160 НС/Арсенал 200 НС на трубе как параллельно, так и перпендикулярно сварному шву.

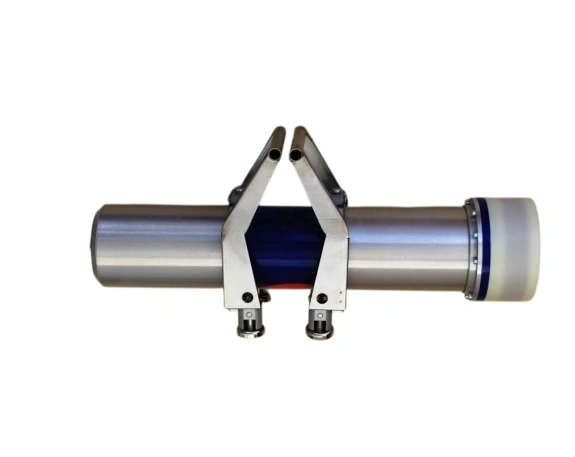

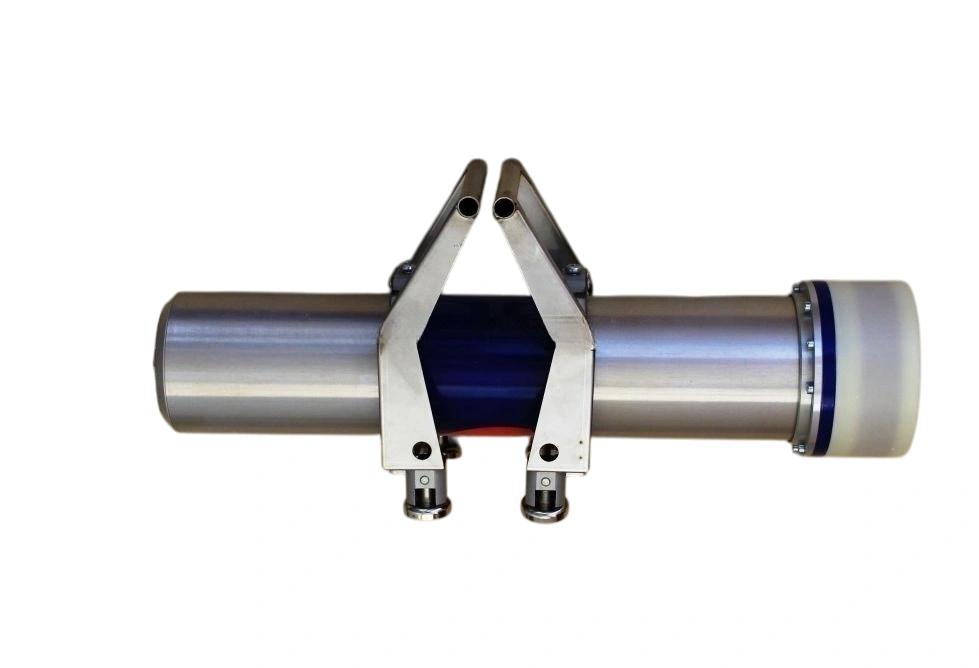

Конструктивно устройство крепления состоит из двух колец, в которые вставляется моноблок, с ручками-рычагами, а также мощных магнитов, установленных на их конце в качестве «ножек».

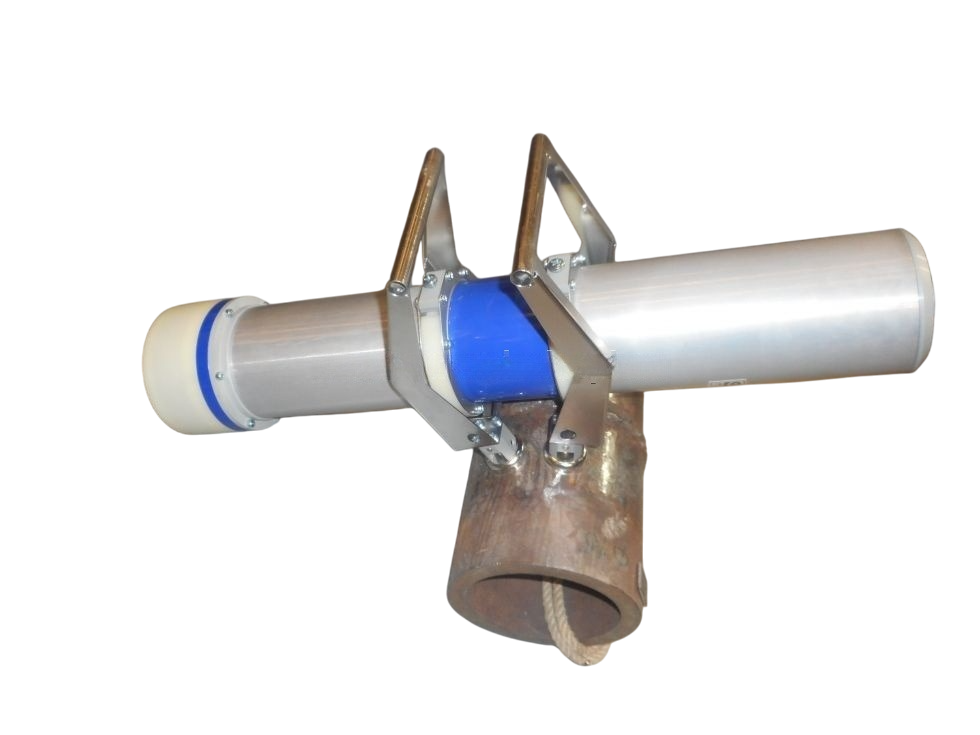

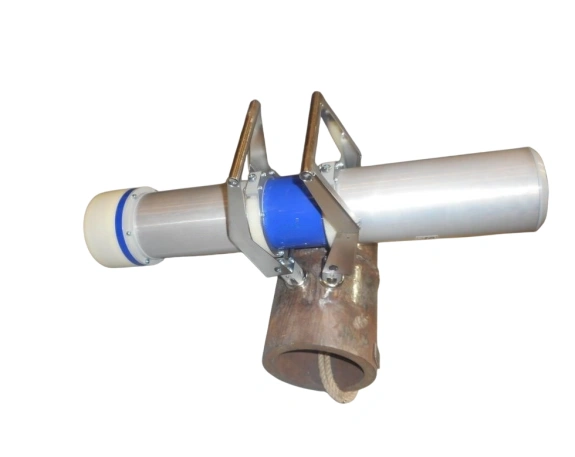

Для проведения неразрушающего контроля сварного шва необходимо закрепить излучатель в кольцах устройства, отрегулировать местоположение прибора так, чтобы окно выхода излучения находилось напротив контролируемой области, а затем разместить устройство крепления с моноблоком на трубе.
В таком положении магнитные «ножки» устройства крепко держат конструкцию на трубе так, что ее фактически невозможно сдвинуть.
После проведения дефектоскопии выбранной области достаточно повернуть ручки устройства крепления – магниты также повернутся и устройство вместе с моноблоком можно будет без усилий снять с трубы и переместить вдоль сварного соединения или от одного шва к другому для дальнейших измерений.
