При рентгенографическом контроле качества сварных соединений труб малых диаметров применяется схема просвечивания через 2 стенки (с 4 точек Х-образная схема или с 2-х точек на «эллипс»). Для этого рентгеновский аппарат должен быть удален от объекта контроля на достаточное фокусное расстояние, чтобы весь диаметр шва попал в эффективную область излучения и снимок получился четким.
Механическое устройство крепления разработано специально для радиографического контроля сварных швов труб диаметром до 168 мм с помощью рентгеновского генератора Арсенал 160 НС/Арсенал 200 НС.

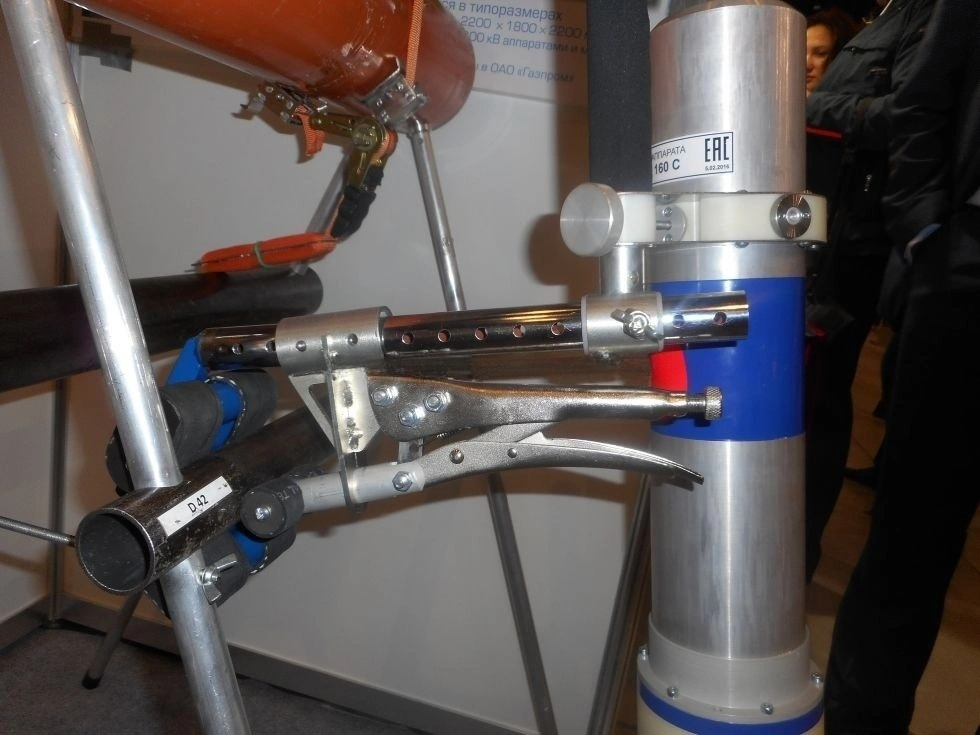

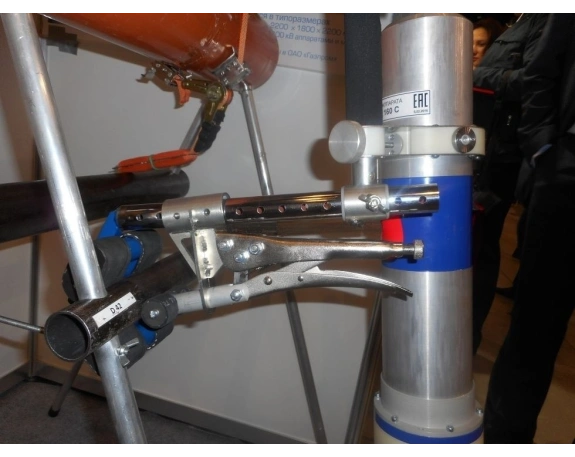

Конструктивно устройство крепления состоит из 2 рычагов-ручек с резиновыми держателями на концах, а также штанги с отверстиями, муфты и ручки-кольца для установки моноблока.
Для проведения неразрушающего контроля сварного соединения механическое устройство крепления устанавливается на трубу и прочно фиксируется зажимом и резиновыми держателями. Предварительно на зажим с противоположной от рентгеновского генератора стороны накладывается рентгеновская пленка.
Затем на устройство крепления с помощью муфты на выбранном расстоянии от трубы устанавливается ручка-кольцо с моноблоком Арсенал 160 НС/Арсенал 200 НС.
Положение окна выхода излучения можно отрегулировать, вращая трубку моноблока вокруг своей оси.
Механическое устройство крепления за счет отверстий в штанге позволяет установить фокусное расстояние между моноблоком и рентгеновской пленкой до 300 мм.
После проведения рентгеновской съемки фиксирующий зажим с трубы снимается и всю конструкцию, не разбирая, можно без усилий переместить к следующему сварному соединению.
