Ременное устройство крепления рентгеновского аппарата Арсенал 160 НС/ Арсенал 200 НС разработано для проведения радиографического контроля сварных соединений трубопроводов диаметром до 1020 мм в полевых условиях, когда трубы покрыты наледью, слоем изоляции, а также в любых других случаях, когда нет возможности использовать магнитное устройство крепления.
Ременное устройство крепления позволяет разместить моноблок Арсенал 160 НС/Арсенал 200 НС на трубе перпендикулярно сварному шву.

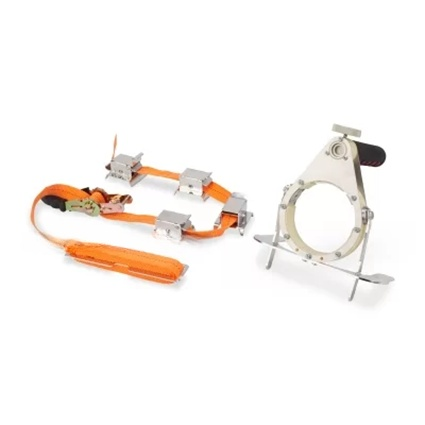

Конструктивно устройство крепления состоит из нейлонового ремня, металлических опор, натяжного замка и кольца для моноблока с ручкой и кронштейном. В базовый комплект входят 4 опоры.
Чтобы провести неразрушающий контроль сварного шва целиком, в зависимости от диаметра трубы, количество точек экспозиции может быть разным.
При подготовке к проведению измерения на ремень необходимо закрепить столько металлических опор, сколько будет точек съемки (2 или 4) на равном расстоянии друг от друга. Положение опор соответствует положению рентгеновского излучателя при проведении съемки.
Для труб диаметром до 159 мм достаточно 2 опор (схема съемки на «эллипс), для труб диаметром от 159 мм до 1020 мм – 4 опоры (Х-образная схема).

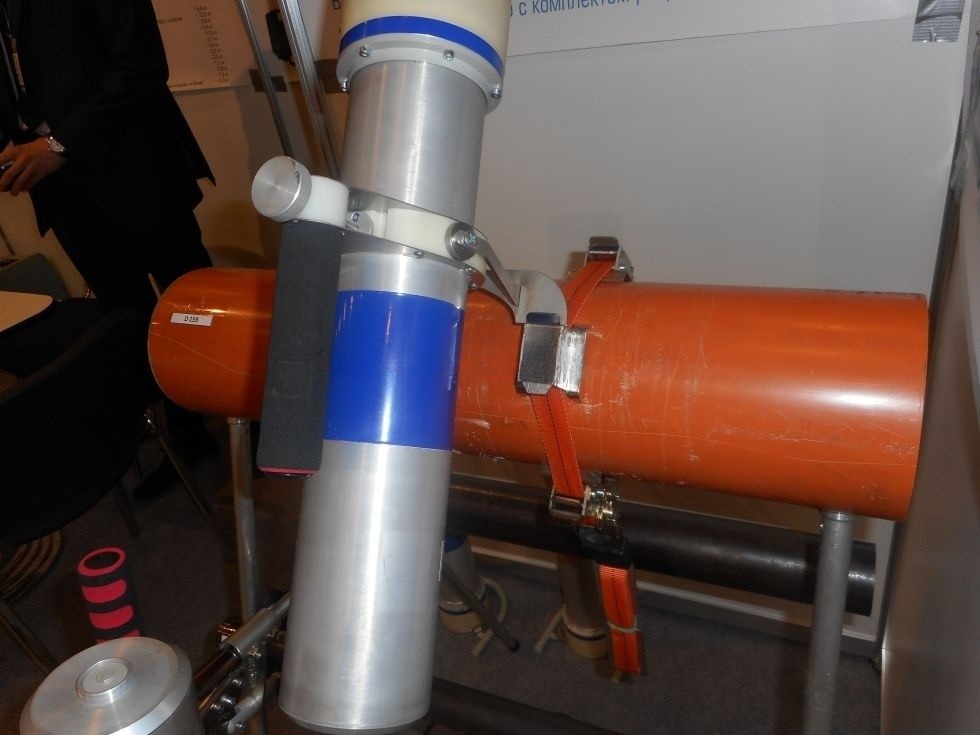

Затем ременное устройство крепления размещается на сварном соединении, а замок туго затягивается, чтобы прочно зафиксировать ремень, а соответственно, и рентгеновский аппарат, который устанавливается на опоры.
На моноблок Арсенал 160 НС/Арсенал 200 НС необходимо надеть кольцо с ручкой и кронштейном, а затем кронштейн вставить в одну их опор.
После проведения рентгенографического контроля моноблок снимается с одной металлической опоры и закрепляется на следующей вручную. Таким образом, для проверки шва целиком ремень достаточно закрепить всего один раз.
После завершения съемки сварного соединения натяжной замок открывается и устройство крепления вручную перемещается на следующий объект контроля.
