Ременное устройство фиксации предназначено для размещения рентгеновского аппарата Март-250 на трубопроводах и других цилиндрических изделиях диаметром до 1460 мм при проведении радиографического контроля сварных швов.
Его отличают простой механизм крепления, легкость и удобство перемещения от одной области контроля к другой. Подходит для работы в полевых условиях, когда трубы покрыты наледью или изоляционным слоем и нет возможности использовать магнитное крепление.

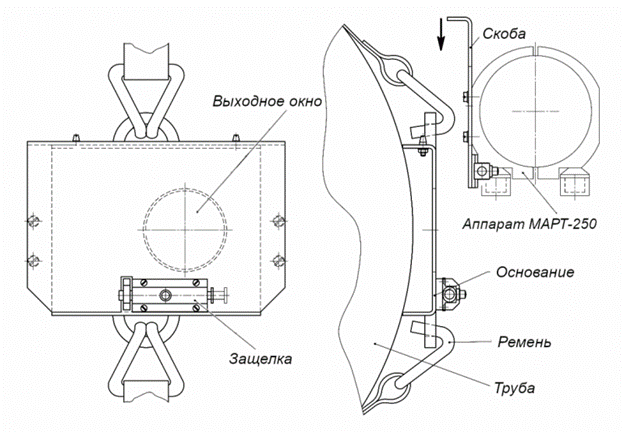

Конструктивно устройство фиксации состоит из:
– Г-образной скобы, которая крепится к рентгеновскому генератору Март-250;
– П-образного основания с металлическими петлями, к которому с помощью штырей-фиксаторов и защелки крепится скоба с излучателем;
– Ремня, который крепится к петлям основания с помощью металлических крюков. На ремне установлен натяжной замок с храповым механизмом для регулировки длины и надежной фиксации рентгеновского аппарата на трубе.
Для проведения неразрушающего контроля сварного соединения с помощью ременного устройства фиксации сначала на Март-250 устанавливается скоба. Отверстие в ней должно совпадать с окном выхода излучения рентгеновской трубки. При перемещении Март-250 к другому объекту контроля снимать скобу больше не потребуется.
Затем необходимо разместить ремень с основанием на выбранном сварном шве и туго затянуть.
После этого на основание нужно установить скобу с рентгеновским генератором, закрепив ее сначала штырями-фиксаторами, а затем защелкой-стопором.
Для перемещения Март-250 по длине сварного соединения достаточно ослабить ременной замок. Если аппарат необходимо снять с ременного устройства фиксации, достаточно нажать на кнопку разблокировки защелки-стопора и убрать штыри-фиксаторы.
