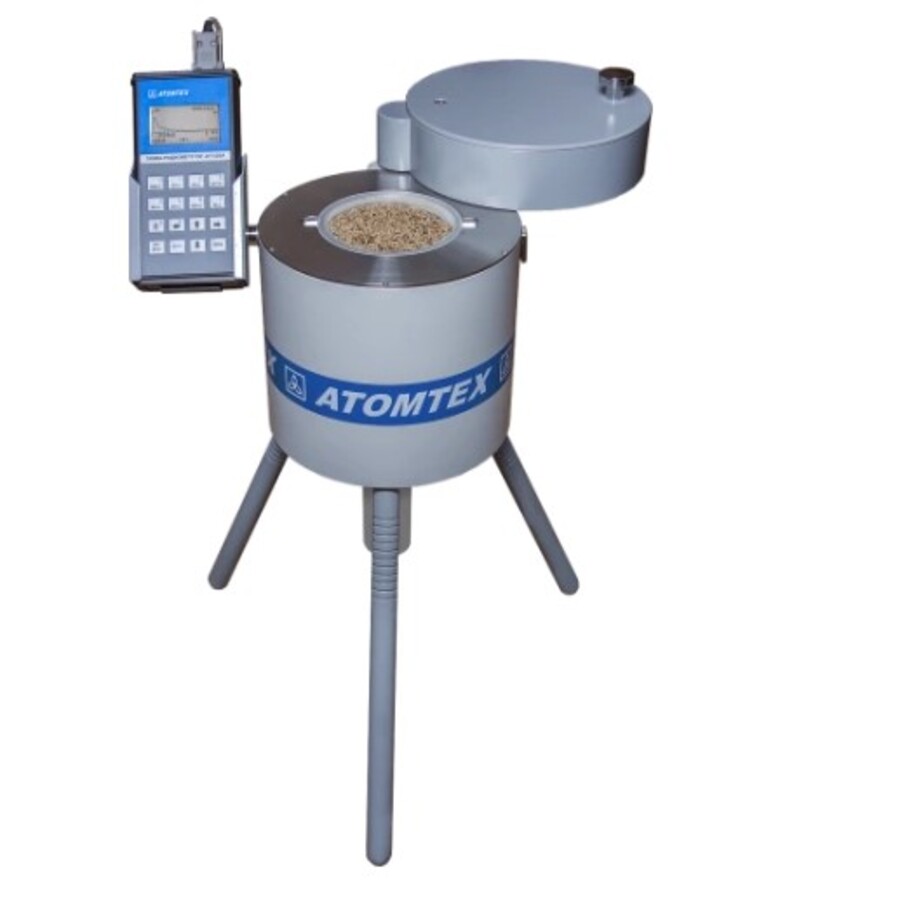

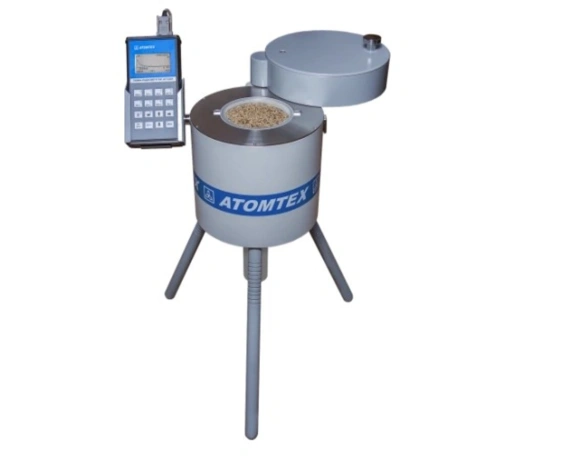

АТ1320 — современный стационарный электронный радиометр с прямой индикацией, предназначенный для определения специфической и массовой активности гамма-излучающих радионуклидов.
Прибор используется в лабораториях радиационного мониторинга, на производственных предприятиях и в системах неразрушающего анализа, где требуется высокая точность измерений и стабильность показаний.
Получите консультацию специалистов, чтобы подобрать оптимальную конфигурацию прибора под задачи вашего предприятия.
Назначение и область применения
РКГ-АТ1320 применяется для мониторинга активности радионуклидов 137Cs, 40K, 226Ra и 232Th. Радиометр активно применяется в системах радиографического контроля сварных соединений.
Конструкция и принцип действия

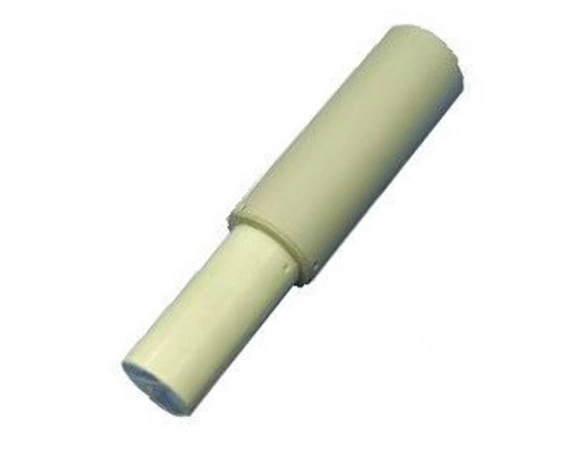

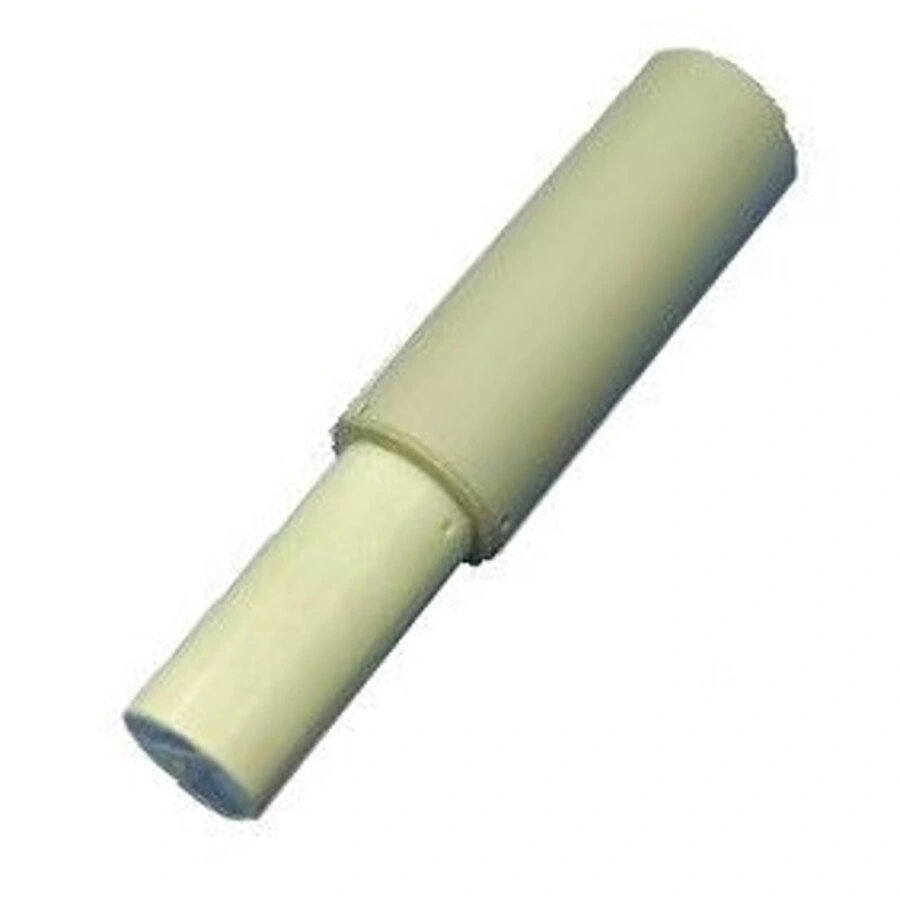

В основе работы прибора — сцинтилляционный детектор NaI(Tl) диаметром 63×63 мм, обеспечивающий регистрацию гамма-излучения в диапазоне 50 кэВ – 3 МэВ.

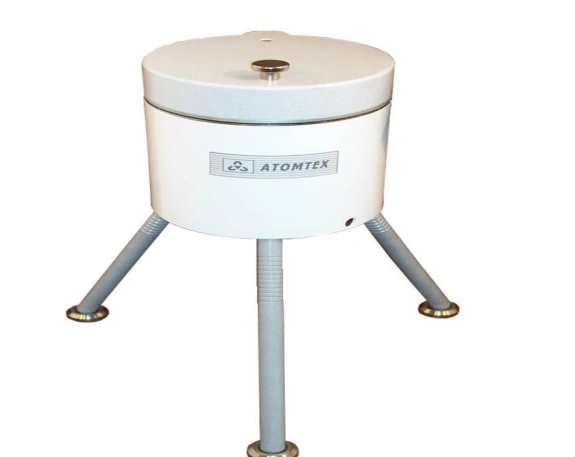

Детектор размещён в блоке детектирования (БДГ) размером Ø97×350 мм и защищён массивным блоком защиты (БЗ) диаметром Ø600×700 мм, масса блока — 125 кг.
Благодаря такой конструкции собственный фон прибора не превышает 2 имп/с в окне 137Cs, что особенно важно для точной калибровки и анализа.
Для измерений используются следующие ёмкости:
● сосуд Маринелли (1 л),
● плоские сосуды (0,5 л и 0,1 л).
Эта универсальная геометрия обеспечивает анализ проб различной плотности от 0.1 до 3 г/см3, включая жидкости, сыпучие и твёрдые материалы.
Каналы регистрации и обработка данных
● РКГ-АТ1320 оснащён 512-канальным АЦП, обеспечивающим высокое разрешение спектров.

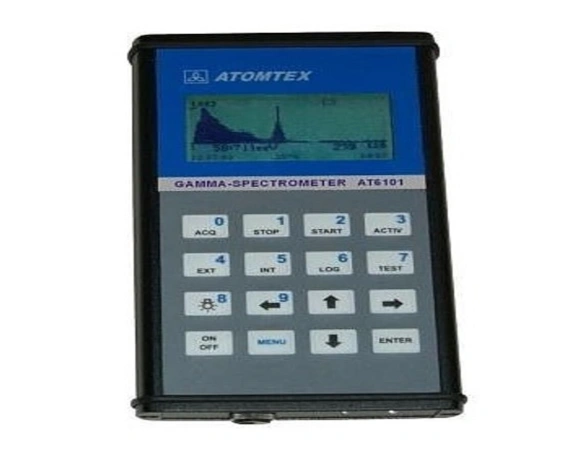

● Информация о гамма-излучении выводится на ЖК-дисплей и сохраняется во встроенной памяти (до 299 спектров).
Встроенное ПО позволяет:
● регулировать режимы функционирования;
● отображать накопленные спектры;
● осуществлять автоматический и ручной расчёт активности;
● обрабатывать спектры (сложение, вычитание, интегрирование, масштабирование);
● вести электронный журнал измеренных данных.

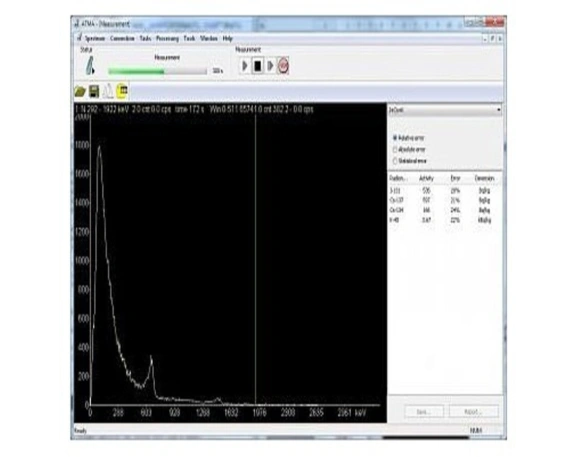

При подключении внешнего ПО «ATМА» доступны дополнительные функции:
● идентификация радионуклидов 131I, 134Cs, 137Cs, 40K, 226Ra, 232Th;
● сохранение и сравнение спектров;
● формирование и печать протоколов измерений.
Диапазоны измерений и чувствительность
Гамма-радиометр РКГ-АТ1320 обеспечивает точное определение активности радионуклидов в обширных диапазонах:
● 137Cs: 3,7 – 1×106 Бк/л (Бк/кг), допустимая погрешность ±20%
● 40K: 50 – 2×104 Бк/л (Бк/кг), допустимая погрешность ±20%
● 226Ra: 10 – 1×104 Бк/л (Бк/кг), допустимая погрешность ±20%
● 232Th: 10 – 1×104 Бк/л (Бк/кг), допустимая погрешность ±20%
Диапазон плотности измеряемых образцов составляет 0,1–3 г/см3, что позволяет анализировать материалы различной природы.
Эксплуатационные характеристики
● Время установления рабочего режима — 10 минут.
● Время непрерывной работы — не менее 24 часов.
Габариты и масса:
● БДГ: Ø97×350 мм, 2 кг
● БЗ: Ø600×700 мм, 125 кг
● БОИ: 200×106×35 мм, 0.62 кг
● Сетевой адаптер: 92×62×52 мм, 1 кг
Рабочий температурный диапазон: 0 – +40 C
РКГ-АТ1320 — это надёжный прибор для спектрометрического анализа и систем радиографического контроля сварных соединений.
Высокая чувствительность, широкий диапазон измерений и долговременная стабильность делают его оптимальным выбором для лабораторий, предприятий и контролирующих организаций.
Назначение и возможности РКГ-АТ1320
|
Параметр |
Значение |
|
Тип прибора |
Радиометр стационарный электронный, прямопоказывающий |
|
Назначение |
Измерение активности радионуклидов |
|
Измеряемые параметры |
Удельная и объемная активность излучающих радионуклидов |
|
Измеряемая активность радионуклидов |
¹³⁷Cs, ⁴⁰K, ²²⁶Ra, ²³²Th |
|
Способ ношения |
Не переносится (стационарный) |
|
Тип детектора |
Сцинтиллятор NaI(Tl) |
|
Память |
299 спектров |
Гамма/рентгеновский канал РКГ-АТ1320
|
Параметр |
Значение |
|
Диапазон энергий регистрируемого непрерывного гамма-излучения |
50 кэВ – 3 МэВ |
Канал спектрометрии и идентификации радионуклидов
|
Параметр |
Значение |
|
Количество каналов регистрации сцинтилляционных спектров γ-излучения |
512 |
Канал измерения активностей радионуклидов
|
Параметр |
Значение |
|
Геометрия измерений |
Сосуд Маринелли 1 л Плоский сосуд 0.5 л Плоский сосуд 0.1 л |
|
Диапазон измерения удельной активности ¹³⁷Cs |
3.7 – 1×10⁶ Бк/кг |
|
Минимальная измеряемая удельная активность ¹³⁷Cs (1 ч) |
5.7 – Маринелли 1 л 20 – плоский сосуд 0.5 л 52 – плоский сосуд 0.1 л |
|
Диапазон измерения удельной активности ⁴⁰K |
50 – 2×10⁴ Бк/кг |
|
Минимальная измеряемая удельная активность ⁴⁰K (1 ч) |
78 – Маринелли 1 л 260 – плоский сосуд 0.5 л 690 – плоский сосуд 0.1 л |
|
Диапазон измерения удельной активности ²²⁶Ra |
10 – 1×10⁴ Бк/кг |
|
Диапазон измерения удельной активности ²³²Th |
10 – 1×10⁴ Бк/кг |
|
Пределы допускаемой основной относительной погрешности |
±20% |
|
Диапазон плотности пробы |
0.1 – 3 г/см³ |
Диапазон измерения объемной активности
|
Радионуклид |
Диапазон, Бк/л |
Минимально измеряемая активность (1 ч) |
|
¹³⁷Cs |
3.7 – 1×10⁶ |
5.7 – Маринелли 1 л 20 – плоский сосуд 0.5 л 52 – плоский сосуд 0.1 л |
|
⁴⁰K |
50 – 2×10⁴ |
78 – Маринелли 1 л 260 – плоский сосуд 0.5 л 690 – плоский сосуд 0.1 л |
|
²²⁶Ra |
10 – 1×10⁴ |
— |
|
²³²Th |
10 – 1×10⁴ |
— |
