РКГ-АТ1320А — это современный стационарный электронный радиометр с прямой индикацией, предназначенный для определения специфической и массовой активности гамма-излучающих радионуклидов.
Прибор используется лабораториях радиационного мониторинга, на промышленных предприятиях, где требуется высокая точность и стабильность показаний.
Получите консультацию специалистов, чтобы подобрать оптимальный вариант прибора под ваши задачи.
Назначение и область применения
РКГ-АТ1320А выполняет измерение активности радионуклидов 137Cs и 40K, обеспечивая контроль проб различной плотности и состава.
Устройство подходит для радиографического метода контроля сварных соединений.
Конструкция и принцип действия
Основой работы прибора является сцинтилляционный детектор NaI(Tl) диаметром 63×63 мм, обеспечивающий регистрацию гамма-излучения в диапазоне 50 кэВ – 3 МэВ.

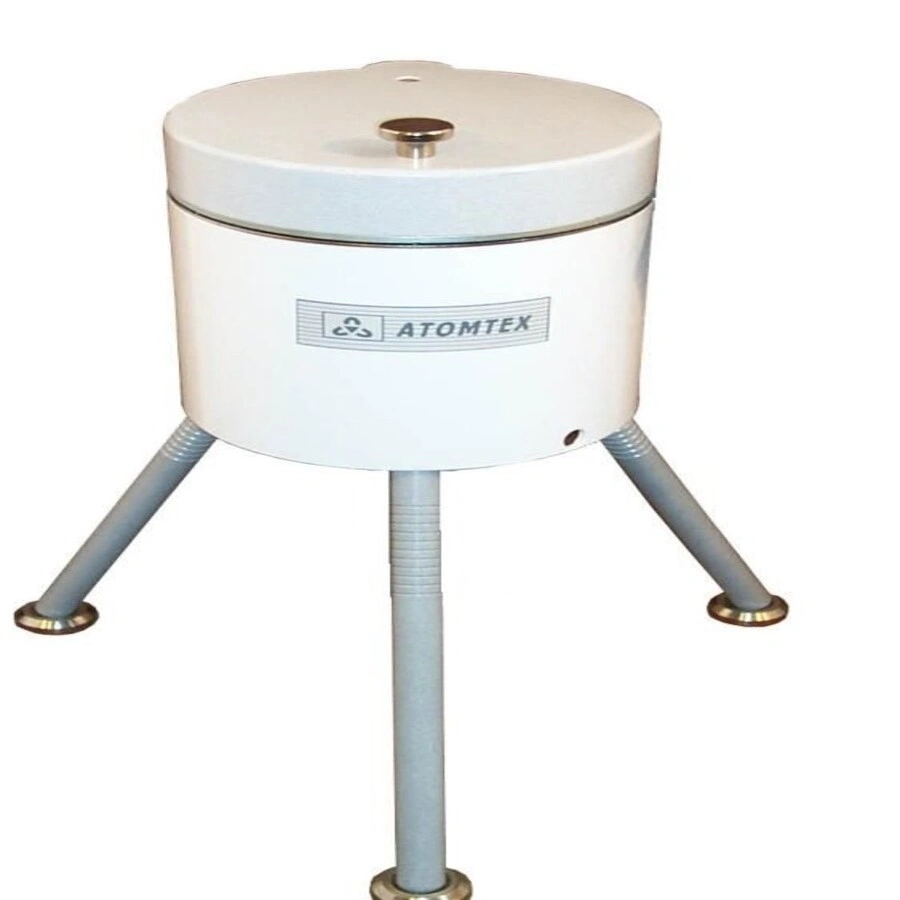

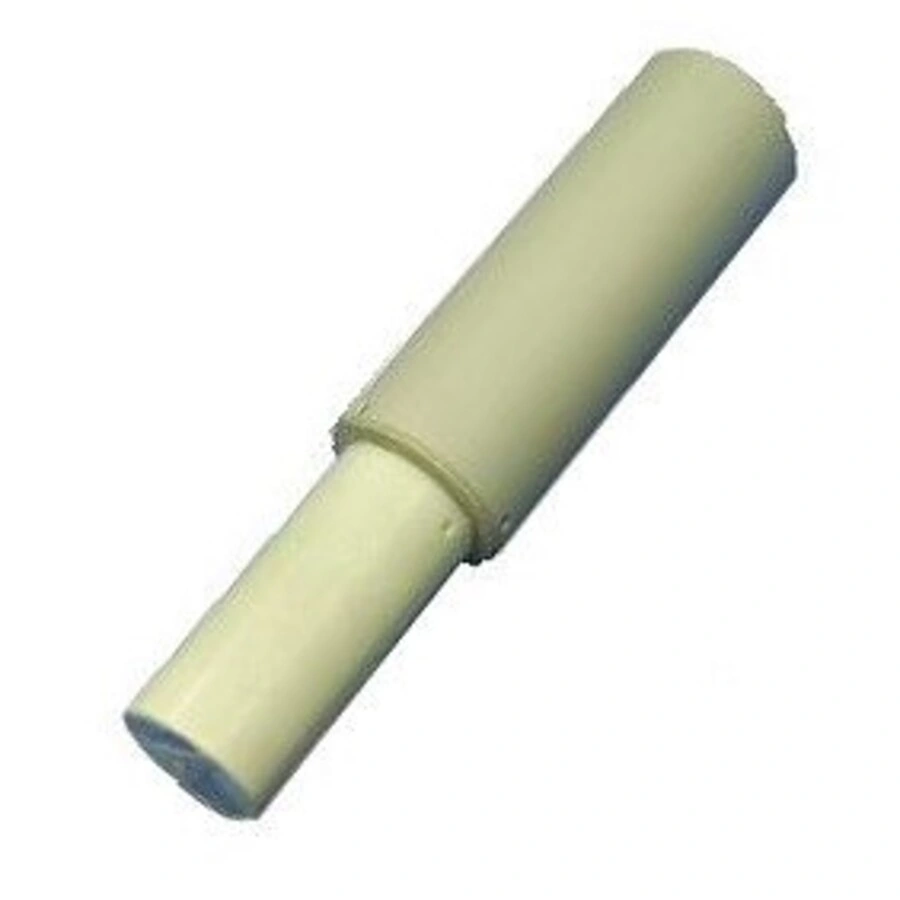

Детектор размещён в блоке детектирования (БДГ) диаметром Ø97×350 мм, защищён массивным блоком защиты (БЗ) Ø600×700 мм, масса которого составляет 125 кг.
Собственный фон прибора в окне 137Cs не превышает 2 имп/с, что гарантирует точность измерений даже при низких уровнях активности.

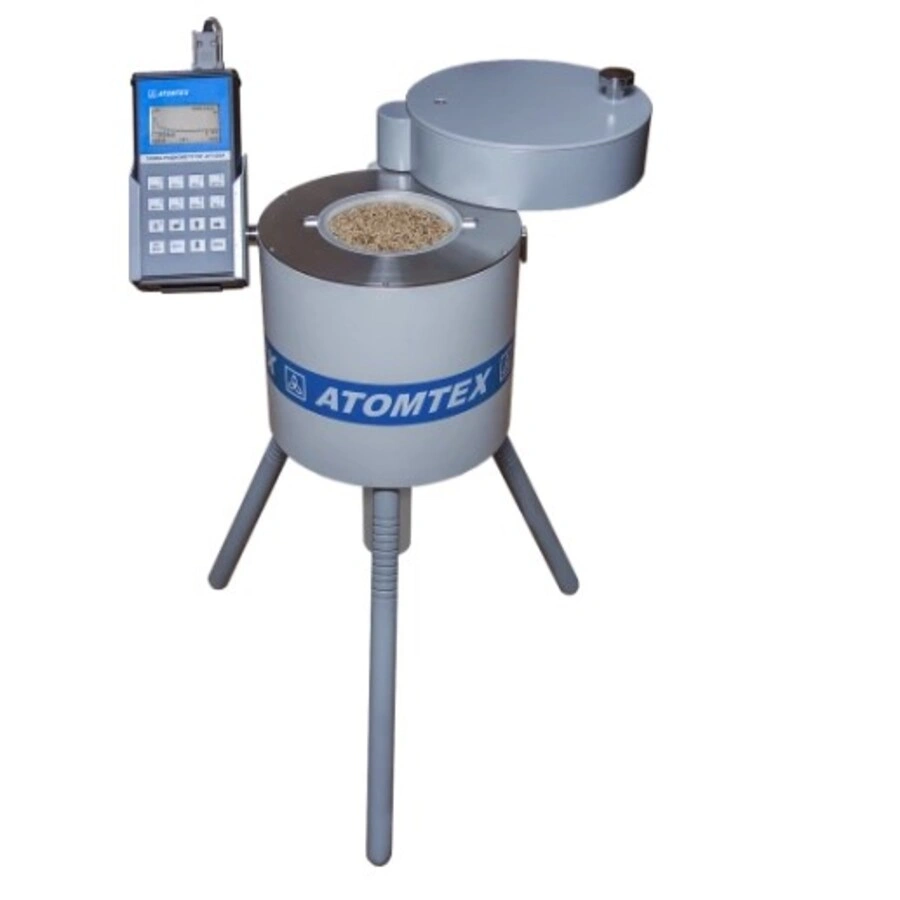

Для измерений используются следующие ёмкости:
● сосуд Маринелли (1 л),
● плоские сосуды (0,5 л и 0,1 л).
Эта универсальная геометрия обеспечивает анализ проб различной плотности от 0.1 до 3 г/см3, включая жидкости, сыпучие и твёрдые вещества.
Каналы регистрации и обработка данных
РКГ-АТ1320А оснащён 512-канальным АЦП, что обеспечивает высокое разрешение спектров.

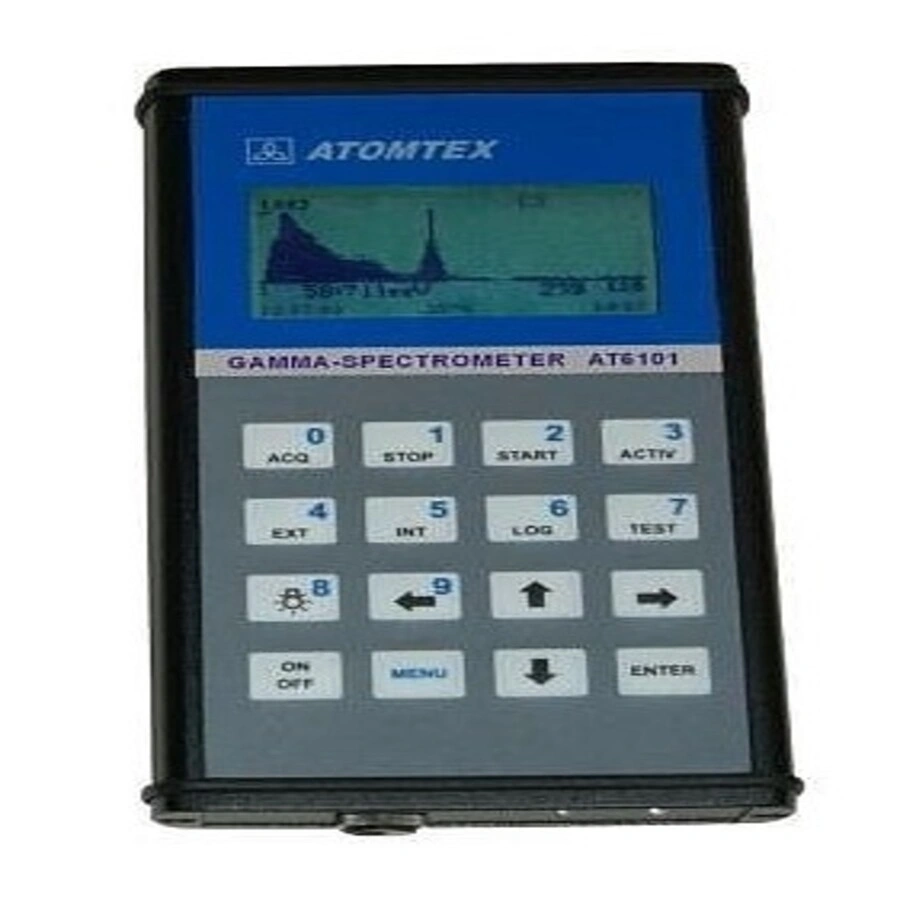

Накопленная информация о гамма-излучении выводится на ЖК-дисплей и сохраняется в памяти прибора (до 299 спектров).
Встроенное программное обеспечение обеспечивает возможность:
● регулировать режимы работы;
● отображать накопленные спектры;
● выполнять автоматический и ручной расчёт активности;
● обрабатывать спектры (сложение, вычитание, интегрирование, масштабирование);
● вести электронный журнал полученных результатов измерений.

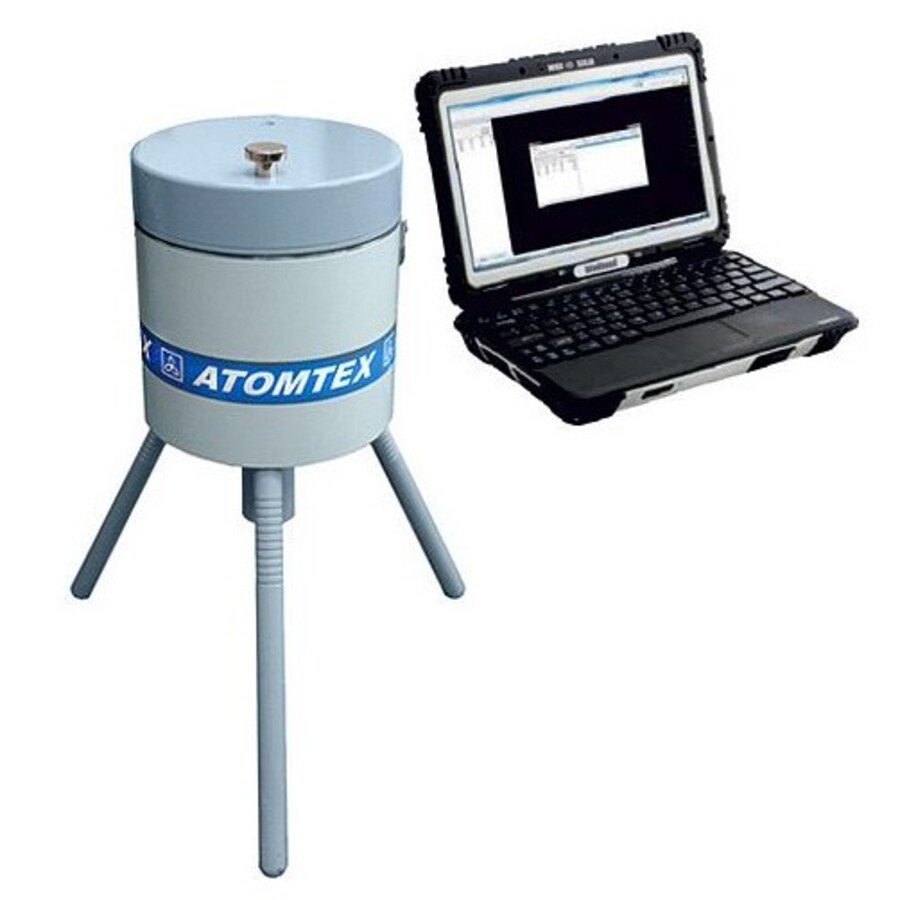

Использование внешнего ПО «ATМА» даёт дополнительные возможности:
● идентификация радионуклидов 131I, 134Cs, 137Cs, 40K;
● сохранение, сложение и сравнение спектров;
● формирование и печать протоколов измерений.
Диапазоны измерений и чувствительность
РКГ-АТ1320А позволяет измерять активность радионуклидов в широком диапазоне. Для 137Cs диапазон объемной и удельной активности составляет от 3,7 до 1×106 Бк/л (Бк/кг) с погрешностью ±20%. Для 40K диапазон активности варьируется от 50 до 2×104 Бк/л (Бк/кг) при той же погрешности ±20%. Диапазон плотности анализируемых образцов составляет 0,1–3 г/см3, что обеспечивает возможность исследования материалов различной природы.
Эксплуатационные характеристики
● Время установления рабочего режима — 10 минут.
● Продолжительность непрерывной работы составляет не менее 24 часов.
Габариты и масса:
● БДГ: Ø97×350 мм, 2 кг
● БЗ: Ø600×700 мм, 125 кг
● БОИ: 200×106×35 мм, 0.62 кг
● Сетевой адаптер: 92×62×52 мм, 1 кг
● Рабочий температурный диапазон: 0 – +40 C
РКГ-АТ1320А — это надёжный прибор для спектрометрического анализа и радиографического контроля сварных соединений.
Высокая чувствительность, широкий диапазон измерений и стабильная работа делают его оптимальным выбором для лабораторий и предприятий, где необходим точный контроль радиационной активности.
Назначение и возможности РКГ-АТ1320А
|
Параметр |
Значение |
|
Тип прибора |
Радиометр стационарный электронный, прямопоказывающий |
|
Назначение |
Измерение активности радионуклидов |
|
Измеряемые параметры |
Удельная и объемная активность излучающих радионуклидов |
|
Измеряемая активность радионуклидов |
¹³⁷Cs, ⁴⁰K |
|
Способ ношения |
Не переносится (стационарный) |
|
Тип детектора |
Сцинтиллятор NaI(Tl) |
|
Память |
299 спектров |
Гамма/рентгеновский канал РКГ-АТ1320А
|
Параметр |
Значение |
|
Диапазон энергий регистрируемого непрерывного гамма-излучения |
50 кэВ – 3 МэВ |
Канал спектрометрии и идентификации радионуклидов
|
Параметр |
Значение |
|
Количество каналов регистрации сцинтилляционных спектров γ-излучения |
512 |
Канал измерения активностей радионуклидов
|
Параметр |
Значение |
|
Геометрия измерений |
Сосуд Маринелли 1 л Плоский сосуд 0.5 л Плоский сосуд 0.1 л |
|
Диапазон измерения удельной активности ¹³⁷Cs |
3.7 – 1×10⁶ Бк/кг |
|
Минимальная измеряемая удельная активность ¹³⁷Cs (1 ч) |
5.7 – Маринелли 1 л 20 – плоский сосуд 0.5 л 52 – плоский сосуд 0.1 л |
|
Диапазон измерения удельной активности ⁴⁰K |
50 – 2×10⁴ Бк/кг |
|
Минимальная измеряемая удельная активность ⁴⁰K (1 ч) |
78 – Маринелли 1 л 260 – плоский сосуд 0.5 л 690 – плоский сосуд 0.1 л |
|
Пределы допускаемой основной относительной погрешности |
±20% |
|
Диапазон плотности пробы |
0.1 – 3 г/см³ |
Диапазон измерения объемной активности
|
Радионуклид |
Диапазон, Бк/л |
Минимально измеряемая активность (1 ч) |
|
¹³⁷Cs |
3.7 – 1×10⁶ |
5.7 – Маринелли 1 л 20 – плоский сосуд 0.5 л 52 – плоский сосуд 0.1 л |
|
⁴⁰K |
50 – 2×10⁴ |
78 – Маринелли 1 л 260 – плоский сосуд 0.5 л 690 – плоский сосуд 0.1 л |
