РКГ-АТ1320С — современный стационарный электронный радиометр с прямой индикацией, предназначенный для определения массовой и объемной активности гамма-излучающих радионуклидов.
Устройство подходит для лабораторий радиационного контроля, промышленных предприятий и систем радиографического неразрушающего контроля, обеспечивая высокую точность и стабильность измерений.
Получите консультацию специалистов, чтобы подобрать оптимальную конфигурацию прибора для ваших задач.
Назначение и область применения
РКГ-АТ1320С выполняет измерение активности радионуклидов 131I, 134Cs, 137Cs, 40K, 226Ra и 232Th, что делает его универсальным устройством для анализа разнообразных материалов.
Он активно применяется в системах радиографического контроля сварных соединений.
Устройство подходит для контроля жидких, сыпучих и твёрдых материалов, включая металл, грунт и воду, что делает его удобным инструментом для промышленных и лабораторных объектов.
Конструкция и принцип действия
В основе работы прибора — сцинтилляционный детектор NaI(Tl) диаметром 63×63 мм, регистрирующий гамма-излучение в диапазоне 50 кэВ – 3 МэВ.
Детектор размещён в детекторном блоке Ø97×350 мм и защищен массивным защитным блоком Ø600×700 мм, масса которого составляет 125 кг.
Собственный фон прибора в окне 137Cs не превышает 2 имп/с, что гарантирует стабильность и точность измерений даже при низких уровнях активности.
Для проведения измерений применяются следующие ёмкости:
● сосуд Маринелли (1 л)
● плоские сосуды (0,5 л и 0,1 л)
Интервал плотности исследуемых образцов составляет 0,1–3 г/см3, что позволяет анализировать материалы различной природы.
Каналы регистрации и обработка данных
РКГ-АТ1320С оснащён 1024-канальным АЦП, обеспечивая высокое разрешение спектров. Накопленные данные отображаются на ЖК-дисплее и сохраняются в памяти прибора (до 299 спектров).
Встроенное программное обеспечение обеспечивает возможность:
● регулировать режимы работы;
● визуализировать накопленные спектры;
● проводить автоматический и ручной расчёт активности;
● выполнять обработку спектров (сложение, вычитание, интегрирование, масштабирование);
● вести электронный журнал полученных результатов измерений.
При использовании внешнего программного обеспечения «ATМА» становятся доступны возможности:
● идентификация радионуклидов 131I, 134Cs, 137Cs, 40K, 226Ra и 232Th;
● сохранение, сложение и сопоставление спектров;
● создание и печать протоколов измерений.
Эта функциональность делает прибор оптимальным для радиографического метода контроля сварных швов и анализа активности материалов.
Диапазоны измерений и чувствительность
● РКГ-АТ1320А позволяет измерять активность следующих радионуклидов:
● 131I: диапазон объемной и удельной активности 3 – 4×105 Бк/л (Бк/кг), погрешность ±20%
● 134Cs: диапазон активности 3 – 1×105 Бк/л (Бк/кг), погрешность ±20%
● 137Cs: диапазон активности 3,7 – 1×105 Бк/л (Бк/кг), погрешность ±20%
● 40K: диапазон активности 50 – 2×104 Бк/л (Бк/кг), погрешность ±20%
● 226Ra: диапазон активности 10 – 1×104 Бк/л (Бк/кг), погрешность ±20%
● 232Th: диапазон активности 10 – 1×104 Бк/л (Бк/кг), погрешность ±20%
Диапазон плотности измеряемых проб: 0.1–3 г/см3, что позволяет работать с материалами различной природы.
Эксплуатационные характеристики
● Время выхода на рабочий режим: 10 минут
● Продолжительность непрерывной работы: не менее 24 часов
Габариты и масса:
● Блок детектирования гамма (БДГ): Ø97×350 мм, масса 2 кг

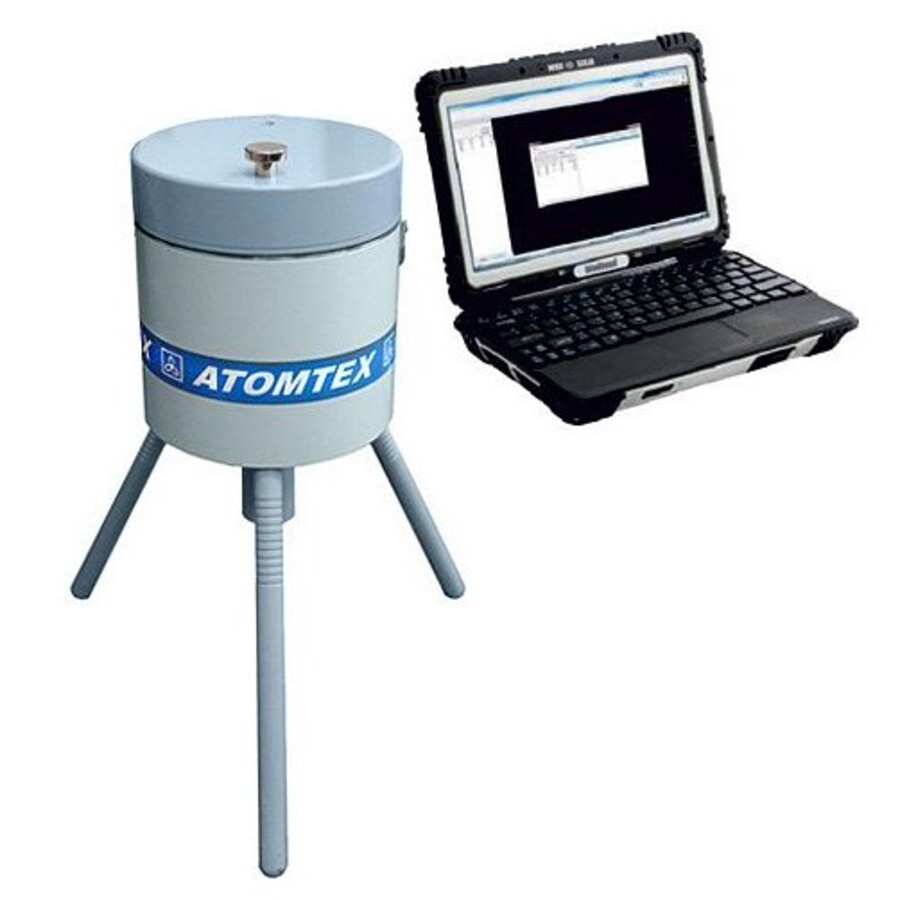

● Блок защиты (БЗ): Ø600×700 мм, масса 125 кг
● Сетевой адаптер: 95×51×33 мм, масса 0,07 кг
● Рабочий температурный диапазон: 0 – +40 C
РКГ-АТ1320С — надёжный инструмент для спектрометрического анализа и радиографического контроля сварных соединений.
Высокая чувствительность, широкий диапазон измерений и стабильная работа делают его оптимальным для лабораторий и промышленных объектов, где требуется точный контроль активности.
Назначение и возможности РКГ-АТ1320С
|
Параметр |
Значение |
|
Тип прибора |
Радиометр стационарный электронный, прямопоказывающий |
|
Назначение |
Измерение активности радионуклидов |
|
Измеряемые параметры |
Удельная и объемная активность излучающих радионуклидов |
|
Измеряемая активность радионуклидов |
¹³¹I, ¹³⁴Cs, ¹³⁷Cs, ⁴⁰K, ²²⁶Ra, ²³²Th |
|
Способ ношения |
Не переносится (стационарный) |
|
Тип детектора |
Сцинтиллятор NaI(Tl) |
|
Память |
299 спектров |
Гамма-канал РКГ-АТ1320С
|
Параметр |
Значение |
|
Диапазон энергий регистрируемого непрерывного гамма-излучения |
50 кэВ – 3 МэВ |
Канал спектрометрии и идентификации радионуклидов
|
Параметр |
Значение |
|
Количество каналов регистрации сцинтилляционных спектров γ-излучения |
|
Канал измерения активностей радионуклидов
|
Параметр |
Значение |
|
Геометрия измерений |
Сосуд Маринелли 1 л Плоский сосуд 0.5 л Плоский сосуд 0.1 л |
|
Диапазон измерения удельной активности ¹³¹I |
3 – 4×10⁵ Бк/кг |
|
Диапазон измерения удельной активности ¹³⁴Cs |
3 – 1×10⁵ Бк/кг |
|
Диапазон измерения удельной активности ¹³⁷Cs |
3,7 – 1×10⁵ Бк/кг |
|
Диапазон измерения удельной активности ⁴⁰K |
50 – 2×10⁴ Бк/кг |
|
Диапазон измерения удельной активности ²²⁶Ra |
10 – 1×10⁴ Бк/кг |
|
Диапазон измерения удельной активности ²³²Th |
10 – 1×10⁴ Бк/кг |
|
Пределы допускаемой основной относительной погрешности |
±20% |
|
Диапазон плотности пробы |
0.1 – 3 г/см³ |
Диапазон измерения объемной активности
|
Радионуклид |
Диапазон, Бк/л |
Минимально измеряемая активность (1 ч) |
|
¹³¹I |
3 – 4×10⁵ |
— |
|
¹³⁴Cs |
3 – 1×10⁵ |
— |
|
¹³⁷Cs |
3,7 – 1×10⁵ |
— |
|
⁴⁰K |
50 – 2×10⁴ |
— |
|
²²⁶Ra |
10 – 1×10⁴ |
— |
|
²³²Th |
10 – 1×10⁴ |
— |
