Штатив с магнитными опорами для рентгеновского аппарата Арсенал 160 НС (200 НС)

Штатив с магнитными опорами для рентгеновского аппарата Арсенал 160 НС (200 НС) превью 1
Штатив с магнитными опорами для рентгеновского аппарата Арсенал 160 НС (200 НС) превью 2
Штатив с магнитными опорами для рентгеновского аппарата Арсенал 160 НС (200 НС) превью 3
Штатив с магнитными опорами для рентгеновского аппарата Арсенал 160 НС (200 НС) превью 4
Штатив с магнитными опорами для рентгеновского аппарата Арсенал 160 НС (200 НС) превью 5
Гарантия: 1 год
Штатив с магнитными опорами рентгеновского аппарата Арсенал 160 НС/200 НС применяется для неразрушающего контроля сварных соединений трубопроводов и других изделий из ферромагнитным материалов, а без магнитных ножек, как обычный штатив. Фокусное расстояние рентгеновской съемки от 60 до 1700 мм. Усиление на отрыв магнитных опор – более 41 кг. Вес штатива – 3,15 кг. Длина в сложенном виде – 500 мм.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены



Штатив с магнитными опорами предназначен для размещения моноблока рентгеновского аппарата Арсенал 160 НС/Арсенал 200 НС при проведении неразрушающего контроля сварных соединений трубопроводов и емкостей.

Конструктивно штатив состоит из кольцевого держателя с ручкой для переноски и регулируемой по высоте треноги со съемными магнитными опорами.

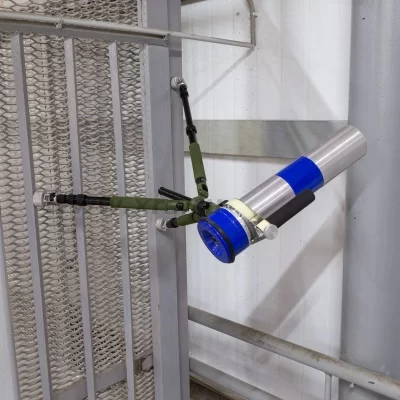

Магнитные опоры применяются при работе с изделиями из ферромагнитного материала, при этом, чтобы оторвать каждую опору, потребуется усилие более 41 кг.Такая крепкая магнитная связь позволяет удерживать штатив с рентгеновским излучателем на ферромагнитной поверхности объекта неразрушающего контроля в любом положении, в том числе на отвесных вертикальных стенках или в перевернутом виде.

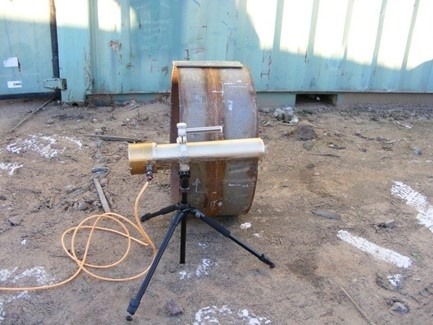

Для проведения радиографического контроля моноблок излучателя необходимо закрепить в кольцевом держателе, а затем установить на треногу. Для обеспечения требуемого фокусного расстояния необходимо отрегулировать штатив по высоте (центральную штангу и ножки), а также выбрать положение моноблока – над узлом крепления к треноге или под.

Фокусное расстояние можно задать в диапазоне от 60 до 1700 мм.

После проведения радиографического контроля выбранной области конструкция перемещается к следующей вручную. Кольцевое крепление моноблока оборудовано удобной ручкой для переноски.Компактный размер штатива в сложенном виде (500 мм), а также небольшой вес (3,15 кг), делают удобными его транспортировку и хранение. Небольшой вес также облегчает работу со штативом при проведении рентгенографической съемки.





Без опор конструкция может использоваться как обычный штатив с резиновыми наконечниками на ножках.

Бренд
Арсенал НК

1.

Масса штатива с магнитными опорами в чехле без ручки, кг

3,15

2.

Длина штатива в сложенном положении, мм

500

3.

Диапазон высоты установки положения фокусного пятна моноблока на штативе, мм

60 – 1700

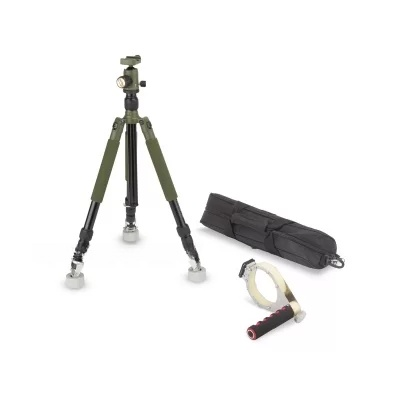

1.

Треножный штатив, шт.

1

2.

Кольцевой держатель моноблока с ручкой для переноски, шт.

1

3.

Съемная магнитная опора для ножки штатива, шт.

3

4.

Чехол для хранения и транспортировки, шт.

1
