Штатив трехножный АРИОН ШРТ-3/400 – это устройство фиксации, размещения и точного направления рентгеновских аппаратов Арина-1, Арина-3, Арина-7, Арина-9, Арион-400, Арион-600, Памир, Пион, Шмель при проведении неразрушающего контроля изделий и конструкций из металла, а также сварных швов методом радиографии.
Изготовлен по ТУ 4276-024-96651179-2015. До 2018 года штатив назывался СПРУТ ШРТ-3/400.

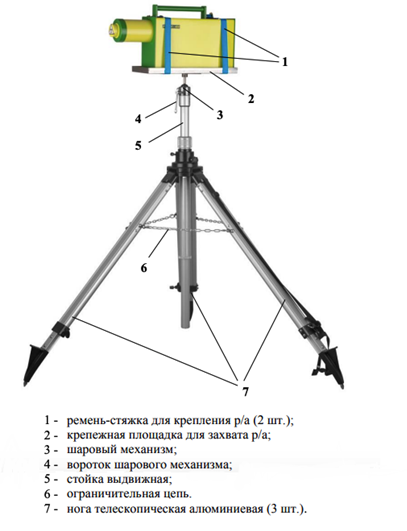

Конструктивно ШРТ-3/400 – это складной штатив с выдвижной стойкой и тремя телескопическими ножками, на который сверху установлен держатель рентгеновского блока в виде крепежной площадки с ремнями стяжками с шаровым механизмом.
Габаритные размеры площадки составляют 392 х 150 мм. В сочетании с ременной фиксацией, такая конструкция позволяет прочно закрепить широкий ряд рентгеновских блоков различных размеров и конфигураций.
Для прочной фиксации раствора ножек штатива в состав его конструкции входит ограничительная цепь.
Стойка и ножки штатива выполнены из алюминия для облегчения веса конструкции. Держатель рентгеновского блока сделан из нержавеющей стали. Все материалы устойчивы к коррозии, штатив может эксплуатироваться при влажности до 98%.
Телескопические ножки и выдвижная штанга позволяют регулировать высоту ШРТ-3/400 от 980 до 2630 мм, а шаровый механизм – изменять положение излучателя на 360° по горизонтали и вертикали в пространстве, чтобы точно направить его на контролируемую область.
При просвечивании выбранной области контроля излучателями Арина-1, Арина-3, Арина-7, Арина-9, Арион-400, Арион-600, Памир, Пион, Шмель с помощью ШРТ- 3/400 применяется фронтальный метод.
Для проведения рентгенографического контроля на штатив нужно закрепить излучатель, разместив его на крепежной площадке и плотно затянув два стяжных ремня с храповым механизмом.
После установки рентгеновского блока нужно устойчиво разместить штатив напротив контролируемой области на выбранном фокусном расстоянии и отрегулировать по высоте, а затем с помощью шарового механизма направить излучатель точно в центр области контроля.
После проведения радиографического контроля выбранной области конструкция целиком перемещается к следующей области вручную.
Трехножный штатив ШРТ-3/400 удобнее всего применять в лабораториях или на производстве, либо в полевых условиях, где есть твердая ровная поверхность рядом с объектом контроля.
ШРТ-3/400 является наиболее универсальной моделью трехножного штатива для проведения неразрушающего контроля методом радиографии.
