Штатив трехножный АРИОН ШРТ-3/АРИОН-300М – это устройство фиксации, размещения и точного направления рентгеновского аппарата Арион-300М при проведении неразрушающего контроля изделий и конструкций из металла, а также сварных швов методом радиографии.
Изготовлен по ТУ 4276-024-96651179-2015. До 2018 года штатив назывался СПРУТ ШРТ-3/АРИОН-300М.

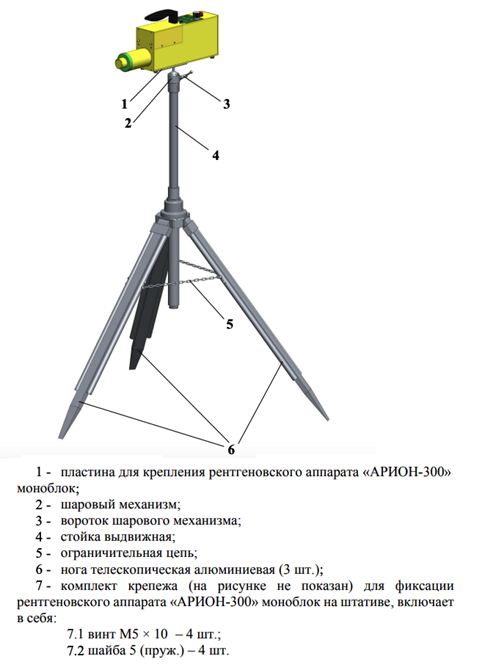

Конструктивно ШРТ-3/АРИОН-300М – это складной штатив с выдвижной стойкой и тремя телескопическими ножками, на который сверху установлен держатель рентгеновского блока в виде пластины (размером 160х95 мм) с шаровым механизмом. Для прочной фиксации раствора ножек штатива в состав его конструкции входит ограничительная цепь.
Стойка и ножки штатива выполнены из алюминия для облегчения веса конструкции. Держатель рентгеновского блока сделан из нержавеющей стали. Все материалы устойчивы к коррозии, ввиду этого штатив может эксплуатироваться при влажности до 98%.
Телескопические ножки и выдвижная штанга позволяют регулировать высоту ШРТ-3/АРИОН-300М от 980 до 2630 мм, а шаровый механизм – изменять положение излучателя на 360° по горизонтали и вертикали в пространстве, чтобы точно направить его на контролируемую область.
При просвечивании выбранной области контроля моноблоком Арион-300М с помощью ШРТ- 3/МАРТ-200 применяется фронтальный метод.
Для проведения рентгенографического контроля на планку штатива нужно закрепить рентгеновский блок с помощью специального набора крепежа, которая входит в базовую комплектацию поставки штатива.

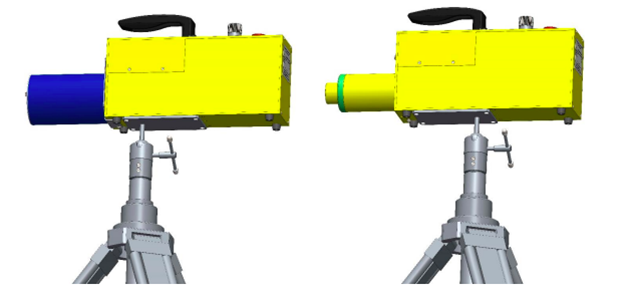

Крепежная планка размещается на корпусе Арион-300М таким образом, что неразрушающий контроль можно проводить как с защитным кожухом-диафрагмой, так и без, однако располагать ее нужно по-разному для выравнивания центра тяжести моноблока.
После установки рентгеновского блока нужно устойчиво разместить штатив напротив контролируемой области на выбранном фокусном расстоянии, отрегулировать его по высоте и затем с помощью шарового механизма точно направить излучатель в центр области контроля.
После проведения радиографического контроля выбранной области конструкция целиком перемещается к следующей области вручную.
Трехножный штатив ШРТ-3/АРИОН-300М удобнее всего применять в стационарных условиях, в лабораториях или на производстве, либо в полевых условиях, где есть твердая ровная поверхность рядом с объектом контроля
