Штатив трехножный АРИОН ШРТ-3/МАРТ-200/250 – это устройство фиксации, размещения и точного направления рентгеновских аппаратов Март-200 и Март-250 при проведении неразрушающего контроля изделий и конструкций из металла, а также сварных швов методом радиографии.
Изготовлен по ТУ 4276-024-96651179-2015. До 2018 года штатив назывался СПРУТ ШРТ-3/МАРТ-200/250.

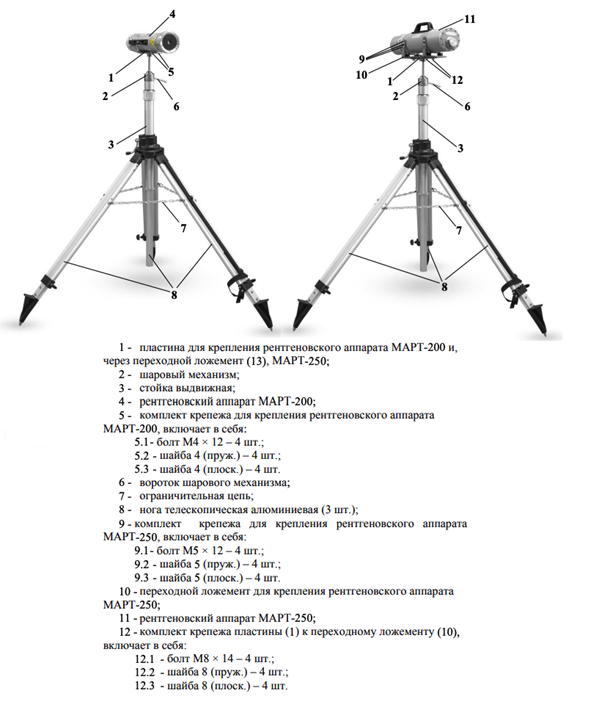

Конструктивно ШРТ-3/МАРТ-200/250 – это складной штатив с выдвижной стойкой и тремя телескопическими ножками, на который сверху установлен держатель рентгеновского блока в виде планки. Март-200 крепится непосредственно на планку, а Март-250 – через переходный ложемент.
Весь набор крепежной фурнитуры входит в основной комплект поставки штатива ШРТ-3/МАРТ-200/250.
Если у вас уже есть штатив ШРТ-3/МАРТ-200, для его использования совместно с МАРТ-250 достаточно дополнительно заказать , так как в остальной части эти штативы идентичны.
Для прочной фиксации раствора ножек штатива в состав его конструкции входит ограничительная цепь.
Стойка и ножки штатива выполнены из алюминия для облегчения веса конструкции. Держатель рентгеновского блока сделан из нержавеющей стали. Все материалы устойчивы к коррозии, ввиду этого штатив может эксплуатироваться при влажности до 98%.
Телескопические ножки и выдвижная штанга позволяют регулировать высоту ШРТ-3/МАРТ-200/250 от 980 до 2630 мм, а шаровый механизм – изменять положение излучателя на 360° по горизонтали и вертикали в пространстве, чтобы точно направить его на контролируемую область.
При просвечивании выбранной области контроля излучателями Март-200 и Март-250 с помощью ШРТ- 3/МАРТ-200/250 применяется фронтальный метод.
Для проведения рентгенографического контроля на держатель штатива нужно закрепить излучатель.
После установки рентгеновского блока нужно устойчиво разместить штатив напротив контролируемой области на выбранном фокусном расстоянии и отрегулировать его по высоте, а затем с помощью шарового механизма направить излучатель точно в центр области контроля.
После проведения радиографического контроля выбранной области конструкция целиком перемещается к следующей области вручную.
Трехножный штатив ШРТ-3/МАРТ-200/250 удобнее всего применять в стационарных условиях, в лабораториях или на производстве, либо в полевых условиях, где есть твердая ровная поверхность рядом с объектом контроля.
