Штатив трехножный АРИОН ШРТ-3/МАРТ-250 – это устройство фиксации, размещения и точного направления рентгеновского аппарата Март-250 при проведении неразрушающего контроля изделий и конструкций из металла, а также сварных швов методом радиографии.
Изготовлен по ТУ 4276-024-96651179-2015. До 2018 года штатив назывался СПРУТ ШРТ-3/МАРТ-250.

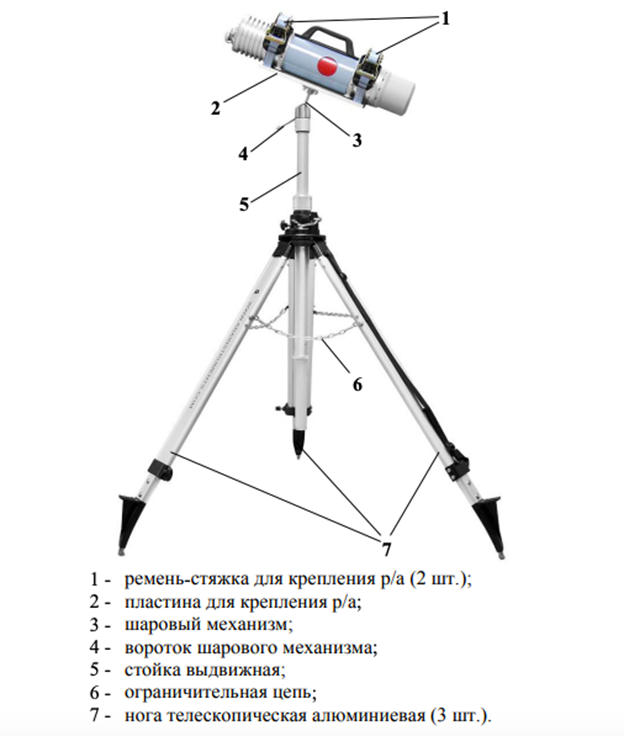

Конструктивно ШРТ-3/МАРТ-250 – это складной штатив с выдвижной стойкой и тремя телескопическими ножками, на который сверху установлен держатель рентгеновского блока в виде крепежной площадки с ремнями стяжками с шаровым механизмом.
Для прочной фиксации раствора ножек штатива в состав его конструкции входит ограничительная цепь.
Стойка и ножки штатива выполнены из алюминия для облегчения веса конструкции. Держатель рентгеновского блока сделан из нержавеющей стали. Все материалы устойчивы к коррозии, поэтому штатив может эксплуатироваться при влажности до 98%.
Телескопические ножки и выдвижная штанга позволяют регулировать высоту ШРТ-3/МАРТ-250 от 980 до 2630 мм, а шаровый механизм – изменять положение излучателя на 360° по горизонтали и вертикали в пространстве, чтобы точно направить его на контролируемую область.
При просвечивании выбранной области контроля излучателем Март-250 с помощью ШРТ-3/МАРТ-250 применяется фронтальный метод.
Для проведения рентгенографического контроля на штатив нужно закрепить излучатель, разместив его на крепежной площадке и плотно затянув два стяжных ремня с храповым механизмом.
После установки рентгеновского блока нужно устойчиво разместить штатив напротив контролируемой области на выбранном фокусном расстоянии, отрегулировать его по высоте и затем с помощью шарового механизма направить излучатель точно в центр области контроля.
После проведения радиографического контроля выбранной области конструкция целиком перемещается к следующей области вручную.
Трехножный штатив ШРТ-3/МАРТ-250 удобнее всего применять в лабораториях или на производстве, либо в полевых условиях, где есть твердая ровная поверхность рядом с объектом контроля.
