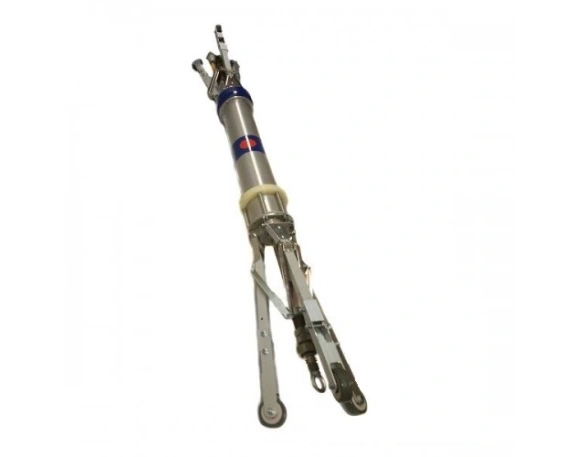

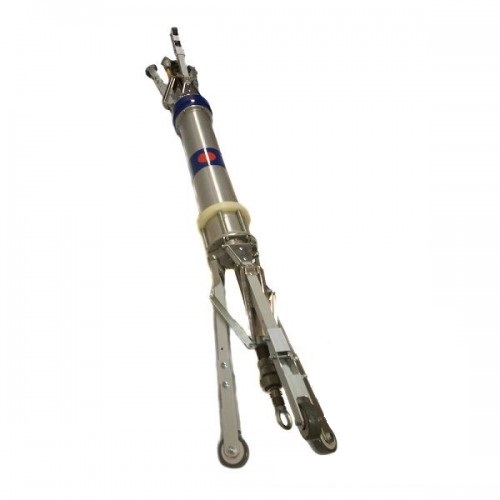

Внутритрубная тележка для рентгеновского аппарата Арсенал предназначена для неразрушающего контроля трубопроводов или других цилиндрических изделий диаметром от 133 до 630 мм и представляет собой две части зонтичной конструкции с тремя «ногами», на концы которых прочно закреплены небольшие колеса.
Раствор «ног» регулируется в зависимости от диаметра контролируемого объекта, за счет этого моноблок прочно фиксируется внутри него.
Одна часть тележки крепится спереди рентгеновского аппарата с помощью пластикового хомута. Через нее проходит морозоустойчивый кабель для электроснабжения генератора.
Вторая часть тележки крепится на заднюю часть моноблока с помощью винтов М5х8.
По центру каждой из частей тележки расположены рым-болты для крепления троса, с помощью которого моноблок Арсенал перемещается внутри объекта для точного позиционирования относительно области контроля, а также от одной области контроля к другой.
Хомут является конструктивной частью тележки-центратора. Винты М5х8 и цилиндрический транспортировочный кейс из пластика входят в базовый комплект поставки.
