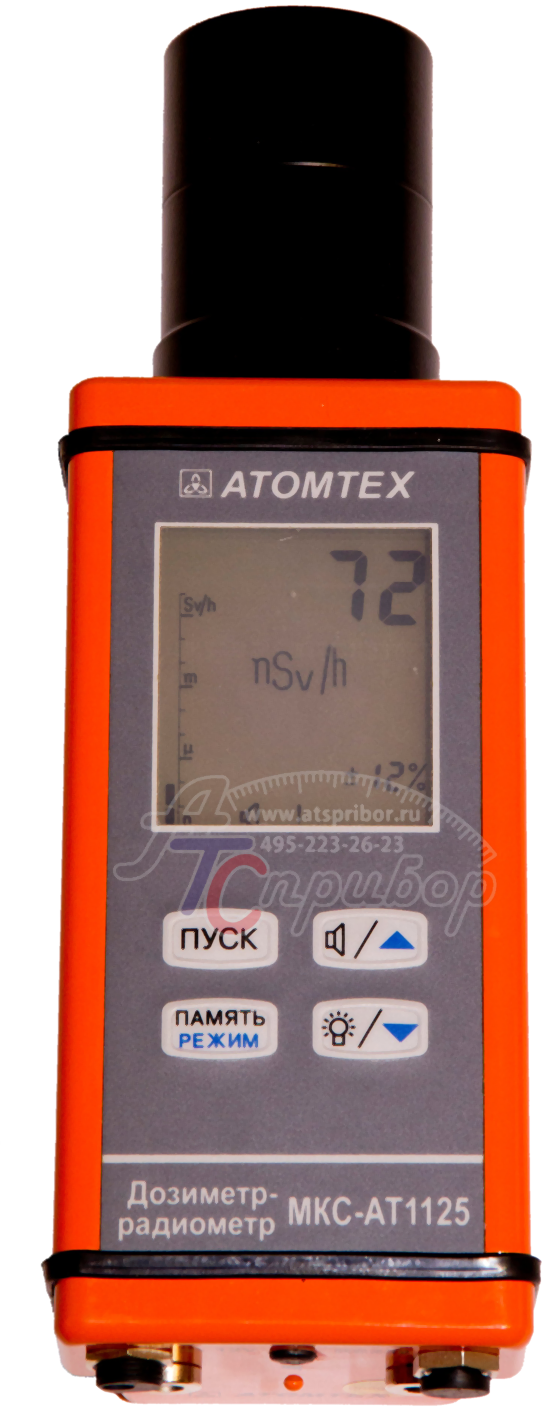

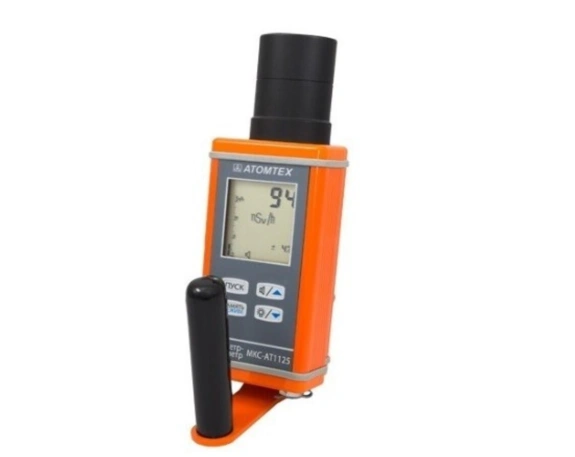

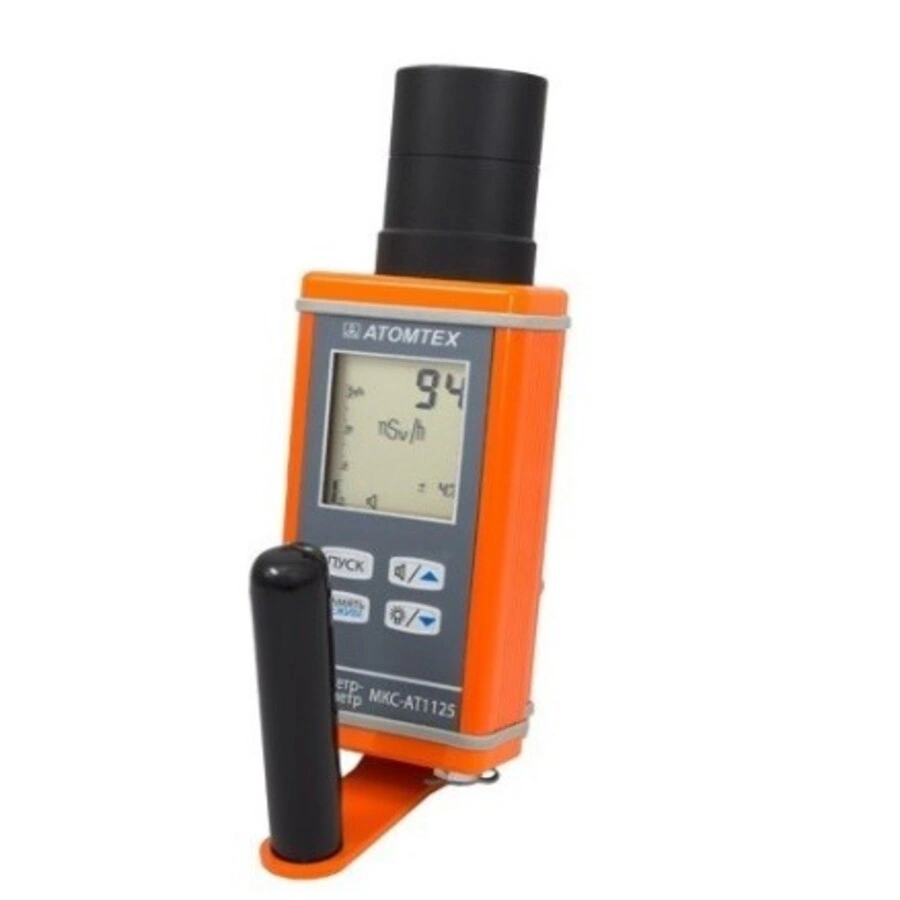

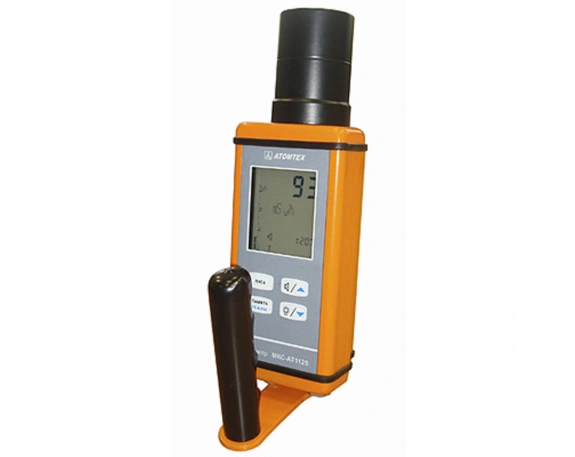

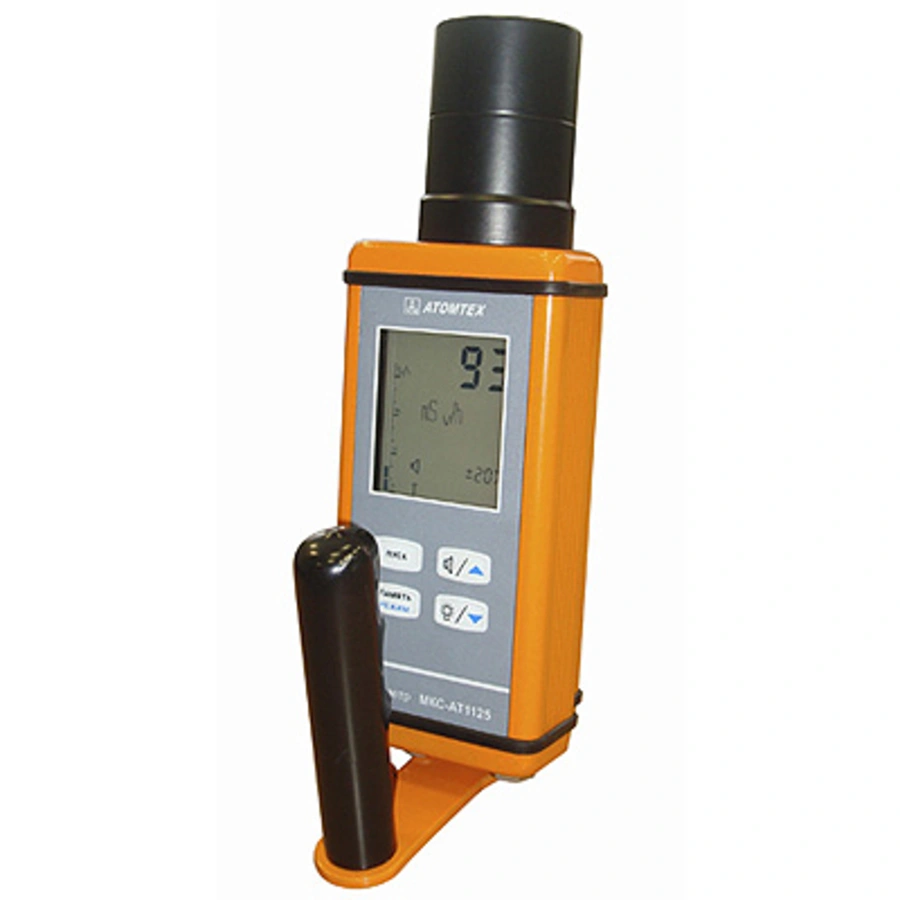

Назначение дозиметра-радиометра МКС-АТ1125 с блоком БДПС-02
Дозиметр-радиометр МКС-АТ1125 предназначен для измерения:−мощности амбиентного эквивалента дозы H*(10) гамма/рентгеновского излучения;
−амбиентного эквивалента дозы H*(10) гамма-излучения (далее – дозы);
−удельной активности (УА) радионуклида 137Cs в объектах окружающей среды;
−плотности потока и флюенса альфа- и бета-частиц с загрязненных поверхностей (с подключенным блоком детектирования БДПС-02).
Описание типа средства измерений МКС-АТ1125 с блоком БДПС-02
Принцип действия приборов основан на использовании высокочувствительного спектрометрического метода сцинтилляционной дозиметрии с применением сцинтиллятора NaI(Tl) диаметром 25 мм и высотой 40 мм и фотоэлектронного умножителя. В работе дозиметра-радиометра МКС-АТ1125 использован спектрометрический метод.В режиме радиометра дозиметр-радиометр МКС-АТ1125 обеспечивает измерение удельной активности 137Cs и 40K одновременно и селективно в двух измерительных каналах (канал Cs и канал K), причем значение 40K автоматически вычитается.

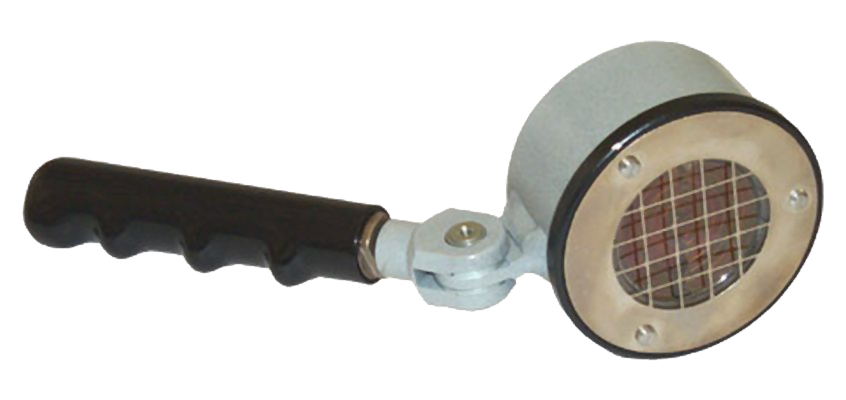

Для обеспечения измерения плотности потока альфа- и бета-излучения и расширения нижней границы энергетического диапазона измерений мощности дозы гамма-излучения в состав прибора МКС-АТ1125 введен блок детектирования БДПС-02, выполненный на газоразрядном счетчике с тонким окном.

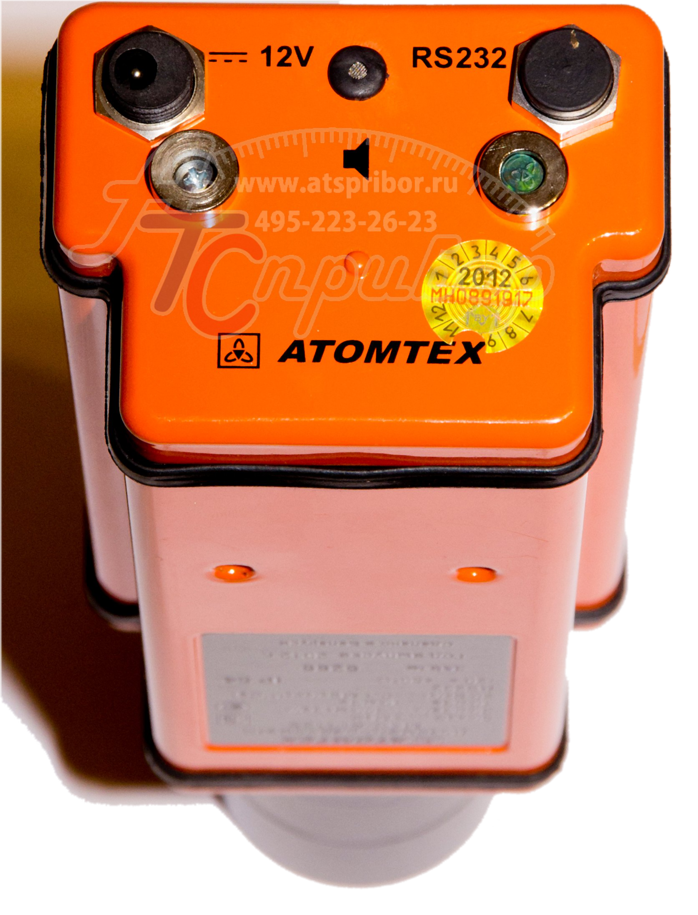

Обмен информацией между прибором и блоком детектирования, а также между прибором и персональным компьютером (ПК) осуществляется по интерфейсу RS 232 и USB. При этом появляется возможность при работе с ПК наблюдать спектры гамма-излучения.
Для повышения стабильности измерений в приборе применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего прибора в процессе работы.
Назначение и возможности дозиметра-радиометра МКС-АТ1125 с блоком БДПС-02
|
Тип прибора |
Дозиметр-радиометр портативный (поисковый) Электронный Прямопоказывающий |
|
Назначение |
- Измерение непрерывного гамма и рентгеновского излучения - Измерение альфа-излучения - Измерение бета-излучения - Поиск, обнаружение и локализация источников гамма излучения по их внешнему γ-излучению - Поиск, обнаружение и локализация источников альфа излучения по их внешнему α-излучению - Поиск, обнаружение и локализация источников бета излучения по их внешнему β-излучению - Измерение активности радионуклидов |
|
Измеряемые параметры |
- Амбиентный эквивалент дозы H*(10) и мощность амбиентного эквивалента дозы H́*(10) гамма и рентгеновского излучения - Плотность потока α-частиц - Плотность потока β-частиц - Флюенс α-частиц - Флюенс β-частиц - Скорость счета γ-излучения - Удельная активность излучающих радионуклидов |
|
Измеряемая активность радионуклидов |
40K 137Cs |
|
Способ ношения при использовании по назначению |

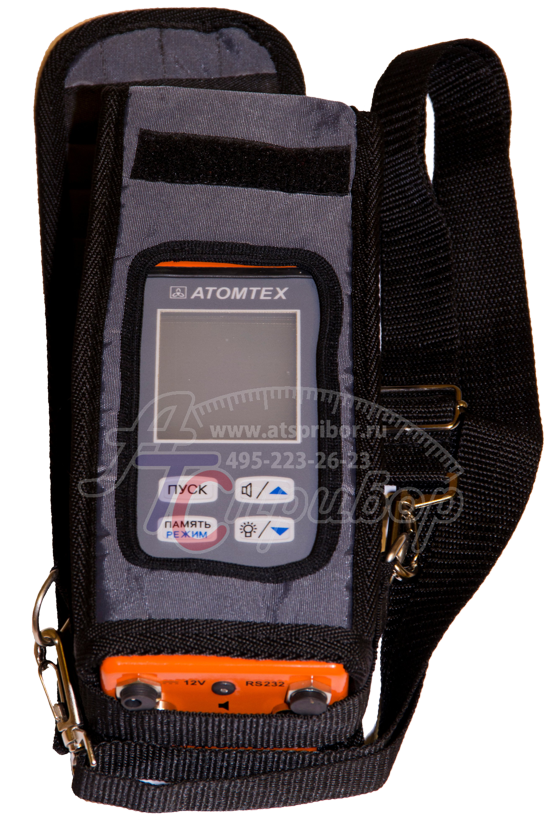

В руке На запястье (ремень наручный) На шейном ремешке (на груди, через плечо) |
|
Тип детектора |
Счетчик Гейгера-Мюллера Сцинтиллятор на основе NaI(TI) |
|
Память |
100 ячеек |
|
Диапазон измерения плотности потока α-частиц |
2.4 см-2*мин−1 ... 1000000 см-2*мин−1 - 2.4 см-2*мин−1 ... 30 см-2*мин−1 (±30%) - 30 см-2*мин−1 ... 1000000 см-2*мин−1 (±20%) |
|
Диапазон измерения флюенса α-частиц |
1 см-2 ... 3000000 см-2 (±20%) |
|
Диапазон энергий регистрируемого непрерывного рентгеновского/гамма-излучения |
0.02 МэВ ... 3 МэВ( МКС-АТ1125 - 0.05 МЭв ... 3 МЭв ±15% БДПС-02 - 0.02 МЭв ... 3 МЭв ±30%) |
|
Энергетическая зависимость чувствительности относительно энергии 662 кэВ 137Cs в диапазоне регистрируемых энергий |
±15 % МКС-АТ1125 ±30 % длок БДПС-02 |
|
Диапазон измерения мощности амбиентного эквивалента дозы H́*(10) непрерывного рентгеновского/гамма-излучения |
0.03 мкЗв/ч ... 30 мЗв/ч( МКС-АТ1125 - 0.03 мкЗв/ч ... 0.3 мЗв/ч БДПС-02 - 0.1 мкЗв/ч ... 30 мЗв/ч) |
|
Предел допускаемой основной относительной погрешности измерения мощности амбиентного эквивалента дозы H́*(10) рентгеновского/гамма-излучения: |
±15 % МКС-АТ1125 ±30 % длок БДПС-02 |
|
Диапазон измерения амбиентного эквивалента дозы непрерывного H*(10) рентгеновского/гамма-излучения |
10 нЗв ... 1 Зв( МКС-АТ1125 - 10 нЗв ... 10 мЗв БДПС-02 - 0.1 мкЗв ... 1 Зв) |
|
Предел допускаемой основной относительной погрешности измерения амбиентного эквивалента дозы H*(10) непрерывного рентгеновского/гамма-излучения |
±15 % МКС-АТ1125 ±20 % длок БДПС-02 |
|
Чувствительность к гамма/рентгеновскому излучению по 241Am |
3800 имп*с-1/мкЗв*ч-1 |
|
Чувствительность к гамма/рентгеновскому излучению по 137Cs |
6.6 имп*с-1/мкЗв*ч-1( МКС-АТ1125 - 350 с-1/мкЗв*ч-1 БДПС-02 - 6.6 с-1/мкЗв*ч-1) |
|
Диапазон измерения скорости счета гамма-излучения |
1 с-1 ... 100000 с-1 |
|
Диапазон энергий регистрируемых β-частиц |
0.155 МэВ ... 3.54 МэВ |
|
Диапазон измерения плотности потока β-частиц |
6 см-2*мин−1 ... 1000000 см-2*мин−1 |
|
Предел допускаемой основной относительной погрешности измерения плотности потока β-частиц |
±20 % |
|
Диапазон измерения флюенса β-частиц |
1 см-2 ... 3000000 см-2 (±20%) |
|
Чувствительность к β-излучению |
14C - 0.15±0.08 147Pm - 0.45±0.15 60Co - 0.65±0.15 204Ti - 1±0.2 90Sr + 90Y - 1 106Ru+106Rh - 1±0.2 |
|
Диапазон измерения удельной активности 137Cs |
20 Бк/кг ... 100000 Бк/кг (Геометрия - Сосуд Маринелли 0.5л)( 50 Бк/кг ... 100000 Бк/кг без блока защиты) |
|
Пределы допускаемой основной относительной погрешности измерения удельной активности |
±20 % |
|
Питание дозиметра |
От встроенного аккумулятора От сети постоянного тока 12 В (через адаптер) От сети 220 В (через адаптер) |
|
Время установления рабочего режима |
60 с |
|
Степень защиты оболочки |
IP54 |
|
Средний срок службы |
10 лет |
|
Рабочая температура |
-30 °C ... 50 °C |
|
Габариты |
прибора - 85×258×66,5мм блока детектирования - БДПС-02 138×86×60мм сетевого адаптера - 85×45×70мм блока защиты - 190×363мм |
|
Масса |
1 кг |
