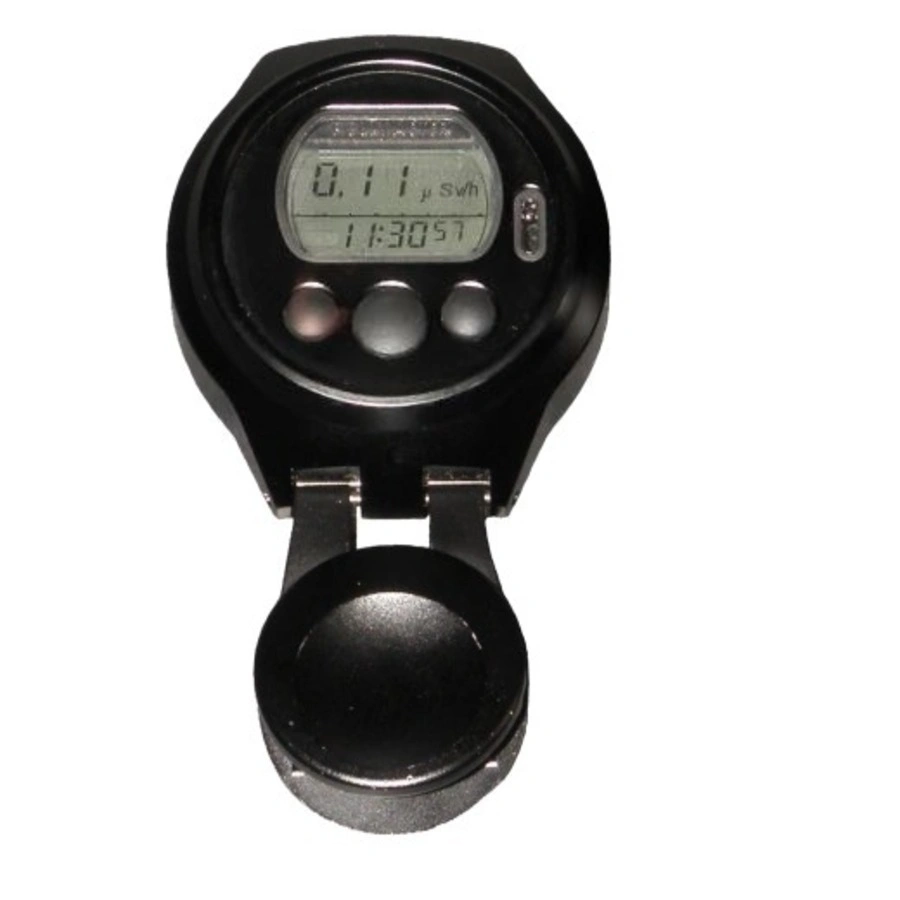

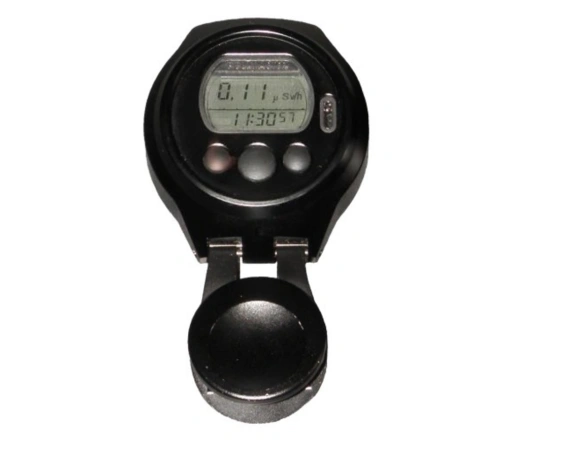

ДКГ-РМ1604А — это современный электронный индивидуальный дозиметр прямого отображения, предназначенный для непрерывного измерения гамма- и рентгеновского излучения.
Он широко используется при радиографическом контроле сварных соединений, где требуется точное определение индивидуального эквивалента дозы Hp(10) и мощности дозы H́p(10).
Прибор фиксирует время накопления дозы при проведении радиографического метода контроля.
Благодаря компактности, надёжности и высокой чувствительности, ДКГ-РМ1604А незаменим в промышленности, атомной энергетике, медицине и научных лабораториях.
Получите профессиональную консультацию по выбору дозиметра для задач радиографического неразрушающего контроля!
Принцип работы и точность измерений
В основе прибора лежит счётчик Гейгера-Мюллера, обеспечивающий стабильную регистрацию гамма- и рентгеновского излучения в диапазоне энергий от 0.048 до 6 МэВ.
Такая конструкция делает устройство эффективным при использовании радиографического метода контроля сварных швов, где особенно важно поддерживать точность измерений при работе с разными источниками излучения.
Энергетическая зависимость чувствительности относительно энергии 662 кэВ (¹³⁷Cs) составляет ±30% при энергиях от 0.048 до 3 МэВ и ±50% при энергиях от 3 до 6 МэВ. Это обеспечивает достоверность измерений даже при сложных конфигурациях объектов контроля.
Измерительные возможности и надежность
Дозиметр измеряет мощность индивидуального эквивалента дозы H́p(10) от 1 мкЗв/ч до 5 Зв/ч, с расширенным диапазоном индикации до 6.5 Зв/ч.
Погрешность измерений определяется формулой
±(15 + K/H́p(10) + K₁·H́p(10))%,
где K = 0.02 мЗв/ч, а K₁ = 0.003 (мЗв/ч)⁻¹.
Измеряемый диапазон Hp(10) — от 1 мкЗв до 9.99 Зв при основной погрешности не более ±15%.
Такая точность особенно важна для специалистов, выполняющих радиографический контроль сварных швов, где необходимо строго контролировать дозу излучения и обеспечивать безопасность персонала.
Эргономика и защита
ДКГ-РМ1604А спроектирован для индивидуального ношения: он легко крепится на одежде или располагается в кармане.
Вес всего 85 г, размеры 50×56×19 мм делают прибор удобным при длительном использовании.
Корпус герметичен, ударопрочен и имеет степень защиты IP67, выдерживает падения с высоты до 1.5 м и кратковременное погружение на глубину до 1 м.
Работа в сложных условиях
Прибор стабильно функционирует при температуре от –20 до +70 °C и влажности до 98%.
Это позволяет применять его при рентгеновском контроле и в других промышленных условиях, где присутствует повышенный уровень радиации.
Средняя наработка на отказ — не менее 20 000 часов, срок службы — до 10 лет, что делает ДКГ-РМ1604А оптимальным для длительной эксплуатации в системах рентгеновского неразрушающего контроля.
Архив данных и сигнализация
Встроенная энергонезависимая память сохраняет до 1000 записей, фиксируя все результаты измерений.
Это удобно при документировании результатов радиографического метода контроля и составлении отчетности.
Пользователь может установить два порога сигнализации — по мощности и накопленной дозе. При превышении установленных значений прибор издает звуковой сигнал.
Передача данных и питание
Для удобной работы с архивом ДКГ-РМ1604А оснащён инфракрасным интерфейсом, позволяющим быстро передавать результаты измерений в персональный компьютер для анализа и хранения данных, полученных в ходе рентгенографического метода контроля сварных швов.
Прибор питается от литиевой батареи CR2032, обеспечивающей до 9 месяцев непрерывной работы.
Дополнительным преимуществом является люминесцентная подсветка дисплея, позволяющая считывать показания даже в полной темноте.
Соответствие стандартам и область применения
ДКГ-РМ1604А полностью соответствует международным стандартам ANSI N42.20 и IEC 61526, что подтверждает его надежность при радиографическом неразрушающем контроле.
Точность, автономность и высокая устойчивость делают прибор оптимальным для использования при рентгенографическом методе контроля сварных швов,
проверке материалов и мониторинге радиационной обстановки.
Назначение и возможности дозиметра индивидуального ДКГ-РМ1604А
|
Тип прибора |
Дозиметр индивидуальный Электронный Прямопоказывающий |
|
Назначение |
- Измерение непрерывного гамма и рентгеновского излучения |
|
Измеряемые параметры |
- Индивидуальный эквивалент дозы Hp(10) и мощность индивидуального эквивалента дозы H́p(10) гамма и рентгеновского излучения - Время набора дозы |
|
Способ ношения при использовании по назначению |
На одежде (в кармане) |
|
Тип детектора |
Счетчик Гейгера-Мюллера |
|
Память |
1000 ячеек |
|
Количество устанавливаемых порогов сигнализации по мощности дозы |
2( во всем диапазоне) |
|
Количество устанавливаемых порогов сигнализации по дозе |
2( во всем диапазоне) |
|
Тип сигнализации |
Звуковая |
|
Интерфейс |
ИК (по инфракрасному каналу) |
