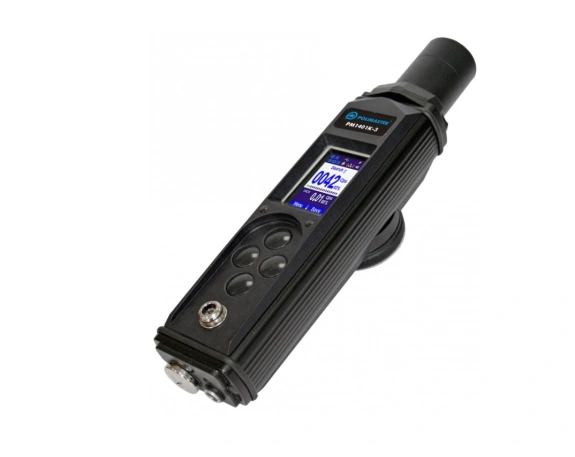

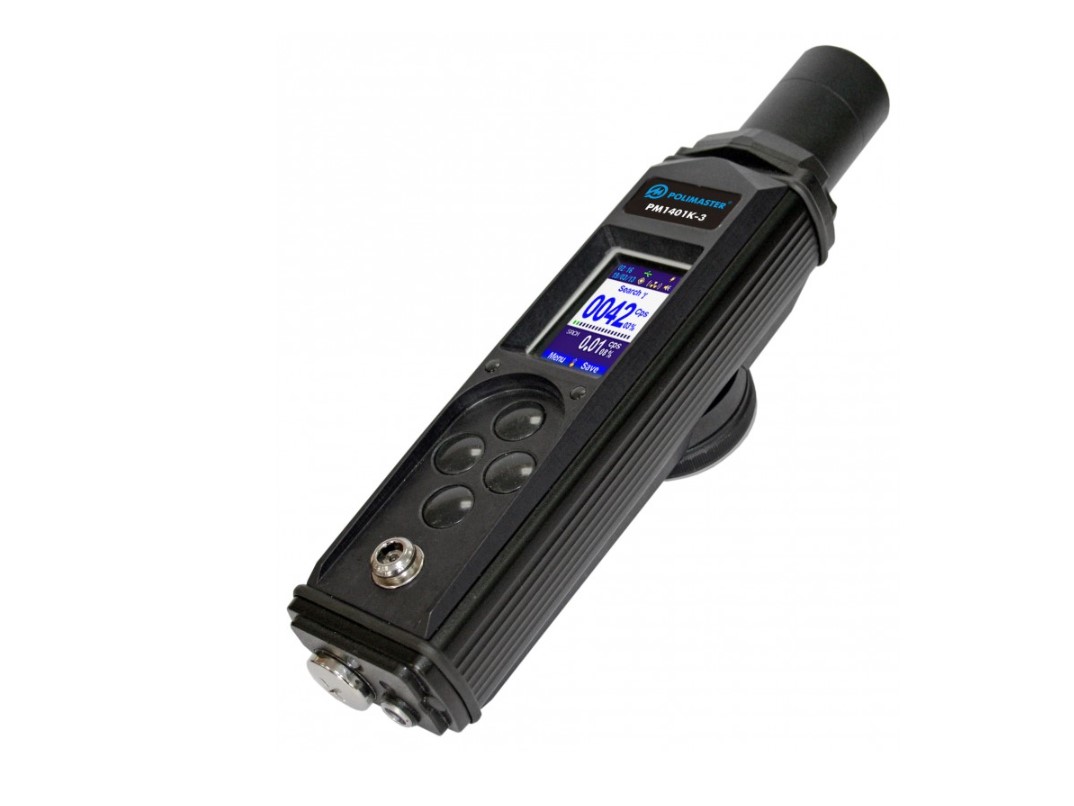

Дозиметр РМ1401К-3E — это переносное устройство для выявления и мониторинга уровня ионизирующей радиации, которое может эксплуатироваться как в исследовательских помещениях, так и на открытых площадках. Прибор обеспечивает определение мощности амбиентной эквивалентной дозы гамма- и рентгеновского излучения H(10), что позволяет специалистам получать точные данные о воздействии радиации на человека и окружающую среду.
Устройство поддерживает выявление и определение местоположения генераторов радиационного излучения, включая радиоактивные вещества. Это достигается за счёт фиксации всех типов излучений: гамма-, рентгеновского, -, - и нейтронного излучения. Прибор ведет непрерывный контроль плотности потока - и -частиц, а также обеспечивает сбор и хранение до 1000 сцинтилляционных спектров -излучения.
Устройство способно определять удельную активность (УА) и объёмную активность (ОА) радионуклида 137Cs. Диапазон измерения удельной активности варьируется от 100 до 100 000 Бк/кг, а объёмной активности — от 100 до 100 000 Бк/л, с допустимой основной относительной погрешностью ±(30 + K/A) %, где K = 2000 Бк/кг или Бк/л, а A — зафиксированная активность. При измерении удельной активности плотность пробы может составлять 0,2–1,6 г/см³.
Хотите получить подробную консультацию по использованию устройства? Свяжитесь с нашими специалистами!
Принцип работы и детекторы
Дозиметр оснащён комбинированной системой детекторов: сцинтиллятор CsI(Tl), газоразрядный счётчик Гейгера–Мюллера и 6LiF/ZnS-детектор для регистрации нейтронного излучения. Такая конфигурация обеспечивает высокую сенситивность ко всем видам излучений:
● Гамма-излучение: сенситивность 200 имп/с/(мкЗв/ч) для 241Am и 137Cs. Диапазон регистрируемых энергий — 0,015–15 МэВ, энергетическая зависимость сенситивности составляет ±40 % в диапазоне 0,015–0,045 МэВ и ±30 % в диапазоне 0,045–15 МэВ. Частота счёта гамма-квантов в поисковом режиме находится в пределах 1–270 000 с−1.
● Рентгеновские лучи: прибор обеспечивает определение мощности амбиентной эквивалентной дозы H(10) в диапазоне 0,1 мкЗв/ч до 100 мЗв/ч с индикацией 0,01–200 мЗв/ч. Допустимая основная относительная погрешность составляет ±(15 + K/H) %, где K = 0,0015 мЗв/ч.
● Альфа-излучение: диапазон измеряемой плотности потока -частиц составляет 15–100 000 см−2·мин−1, сенситивность — 0,5 имп·см², частота счёта в поисковом режиме находится в пределах 1–270 000 с−1.
● Бета-излучение: диапазон регистрируемых энергий составляет 0,15–3,5 МэВ, энергетическая зависимость сенситивности ±30 %, чувствительность — 3,5 имп·см², частота счёта в поисковом режиме варьируется от 1 до 270 000 с−1.
● Нейтронное излучение: фиксирование осуществляется с использованием 6LiF/ZnS, обеспечивая контроль тепловых и быстрых нейтронов.
Эксплуатационные характеристики
Устройство имеет компактные размеры 262 × 65 × 60 мм и малый вес — 0,82 кг (в упаковке 1,5 кг), что позволяет носить прибор в кармане, держать в руке или закреплять на запястье с помощью ремня.
Прибор работает от двух элементов питания типа AA и способен непрерывно функционировать до 300 часов без замены источников питания. Герметичный корпус с защитой IP65 обеспечивает работу в любых условиях, включая влажность до 95 % при 35°C и диапазон температур -30°C до +50°C. Средняя наработка на отказ превышает 20 000 часов, а средний срок эксплуатации составляет 10 лет.
Фиксация спектров и идентификация радионуклидного состава
Устройство оборудовано спектрометрическим каналом с 1024 регистрационными каналами для сцинтилляционных спектров -излучения. Энергетическое разрешение при измерении линии 0,662 МэВ (137Cs) не превышает 9 %, а предел интегральной нелинейности составляет 1 %. Энергонезависимая память способна хранить до 1000 спектров, что позволяет проводить анализ данных и определять радионуклидный состав исследуемых материалов.
Сигнализация и интерфейсы
Прибор оборудован световой, звуковой и вибрационной сигнализацией, информирующей пользователя о превышении установленных порогов излучения. Для передачи данных предусмотрен USB-интерфейс, что обеспечивает интеграцию устройства в рабочие информационные системы.
Общие сведения о приборе
|
Параметр |
Значение |
|
Название прибора |
Дозиметр-радиометр МКС-РМ1401К-3E |
|
Тип прибора |
Портативный (поисковый), электронный, прямопоказывающий |
|
Применение |
Лабораторные и полевые условия |
|
Специалисты |
Радиологические и изотопные лаборатории, аварийные службы, таможня и пограничные службы, промышленность, сельское хозяйство, транспорт, медицина |
|
Способ ношения |
На одежде (карман), в руке, на запястье (ремень) |
|
Средний срок службы |
10 лет |
|
Степень защиты корпуса |
IP65 |
|
Средняя наработка на отказ |
≥20000 ч |
|
Габариты |
262 × 65 × 60 мм |
|
Масса |
0,82 кг (в упаковке 1,5 кг) |
|
Питание |
2 элемента AA |
|
Время непрерывной работы |
≥300 ч |
Измеряемые параметры
|
Параметр |
Диапазон |
Чувствительность / погрешность |
|
Мощность амбиентного эквивалента дозы H́(10) гамма/рентген |
0,1–100 мЗв/ч |
±(15 + K/H) %, K = 0,0015 мЗв/ч |
|
Диапазон индикации МЭД |
0,01–200 мЗв/ч |
— |
|
Плотность потока α-частиц |
15–100000 см⁻²·мин⁻¹ |
Чувствительность 0,5 имп·см² |
|
Плотность потока β-частиц |
0,15–3,5 эВ |
Чувствительность 3,5 имп·см² |
|
Скорость счета γ-квантов |
1–270000 с⁻¹ |
200 имп/с/(мкЗв/ч) для 241Am и 137Cs |
|
Скорость счета α-частиц |
1–270000 с⁻¹ |
— |
|
Скорость счета β-частиц |
1–270000 с⁻¹ |
— |
|
Удельная активность 137Cs |
100–100000 Бк/кг |
±(30 + K/A) %, K = 2000 Бк/кг |
|
Объемная активность 137Cs |
100–100000 Бк/л |
±(30 + K/A) %, K = 2000 Бк/л |
|
Диапазон плотности пробы (для измерения УА) |
0,2–1,6 г/см³ |
— |
Каналы измерений и детекторы
|
Канал / Детектор |
Характеристики |
|
Альфа-канал |
Диапазон 15–100000 см⁻²·мин⁻¹, чувствительность 0,5 имп·см², скорость счета 1–270000 с⁻¹ |
|
Бета-канал |
Диапазон энергий 0,15–3,5 эВ, чувствительность 3,5 имп·см², энергетическая зависимость ±30 %, скорость счета 1–270000 с⁻¹ |
|
Гамма-канал |
Диапазон энергий 0,015–15 МэВ, чувствительность 200 имп/с/(мкЗв/ч), энергетическая зависимость ±30–40 %, скорость счета 1–270000 с⁻¹ |
|
Рентген-канал |
Диапазон измерения H́(10) 0,1–100 мЗв/ч, диапазон индикации 0,01–200 мЗв/ч, чувствительность 200 имп/с/(мкЗв/ч) |
|
Нейтронный канал |
Регистрация тепловых и быстрых нейтронов (6LiF/ZnS) |
|
Детекторы |
CsI(Tl) — сцинтиллятор, GM — счетчик Гейгера-Мюллера, 6LiF/ZnS — нейтронный |
|
Спектрометрия и идентификация |
1024 канала, до 1000 спектров в памяти, энергетическое разрешение ≤9 % для линии 137Cs, предел интегральной нелинейности 1 % |
Энергетические характеристики
|
Параметр |
Значение |
|
Диапазон энергий гамма/рентген |
0,015–15 МэВ |
|
Энергетическая зависимость чувствительности |
±40 % (0,015–0,045 МэВ), ±30 % (0,045–15 МэВ) |
|
Диапазон энергий β-частиц |
0,15–3,5 эВ |
|
Энергетическая зависимость β-частиц |
±30 % |
Сигнализация и интерфейсы
|
Параметр |
Значение |
|
Тип сигнализации |
Световая, звуковая, вибрационная |
|
Интерфейс |
USB |
Назначение и области применения
|
Применение |
Описание |
|
Контроль гамма- и рентгеновского излучения |
Измерение мощности амбиентной эквивалентной дозы H́(10) |
|
Поиск источников радиации |
Обнаружение и локализация γ-, α-, β-излучений и нейтронов |
|
Идентификация радионуклидов |
Определение состава γ-излучающих веществ, регистрация спектров |
|
Радиографический контроль |
Радиографический метод контроля сварных соединений |
