Стационарные негатоскопы серии СД предназначены для просмотра и расшифровки рентгеновских снимков размером не более 85х400, оптической плотностью до 4Б. В модель 85х400-5004 СД встроен цифровой денситометр ДП 5004, к модели СД АРГО можно подключать его через USB-порт.
Негатоскопы подходят для просмотра радиографических снимков в условиях цеха или стационарной лаборатории неразрушающего контроля. Модель НС 85х400 СД АРГО с защитой от короткого замыкания представляет улучшенную версию негатоскопа НС 85×400.
Конструкция и принцип работы

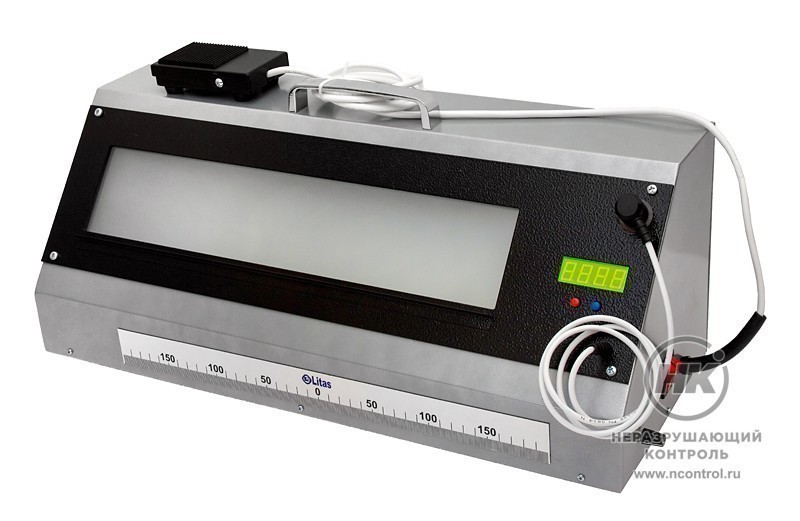

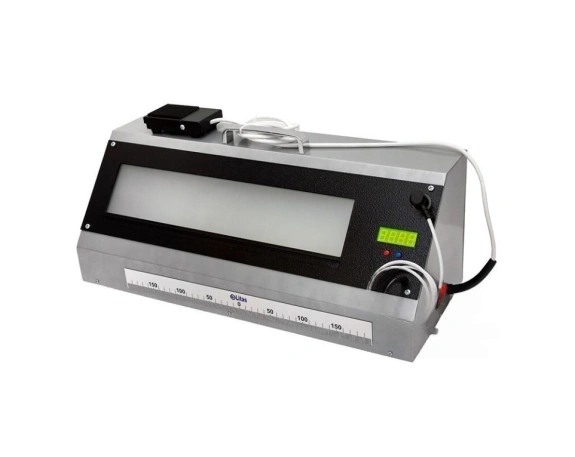

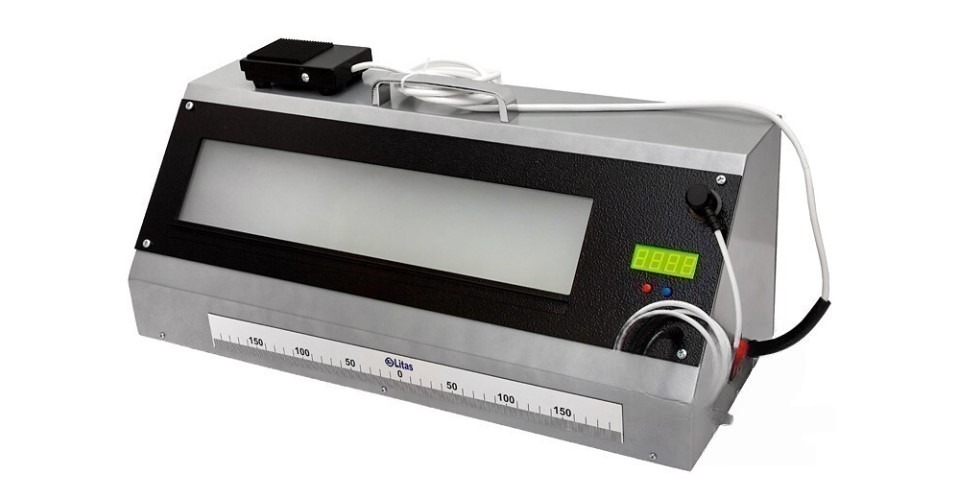

В основе работы негатоскопа - его экран, подсвеченный большим количеством светодиодов на матрице внутри прибора: к светящемуся экрану прикладывают радиографические пластины и плёнки для просмотра записанных на них изображений. Площадь просвечивания 85×400 мм перекрывает большинство популярных стандартов рентгенограмм.
Для просмотра других типоразмеров плёнки либо участков снимка в комплекте есть маски. Это ограничивающие лицевые панели, одна из них — круглым отверстием Ø 43 мм, другая с прямоугольным отверстием 220 х 50 мм.
Корпус
Корпус легко протирается от загрязнений. Рассеянное внутри корпуса негатоскопа тепло отводится вентилятором.
В негатоскоп 85х400-5004 СД встроен портативный цифровой денситометр ДП 5004, предназначенный для измерения визуальной диффузионной оптической плотности почернения рентгенографической плёнки.
Управление
В модели НС 85х400 СД АРГО панель управления расположена на передней части корпуса, в модели 85х400-5004 СД — на боку.
Модели НС 85х400 СД АРГО и 85х400-5004 СД в исполнении с синим корпусом
Ножная педаль из комплекта поставки предназначена для переключения между стандартным режимом и режимом повышенной яркости.
Особенности
- легкие и удобные для переноски модели, низкое энергопотребление;
- светоотдача негатоскопов в 1,5 раза более яркая, чем у моделей предыдущей серии НС;
- стандартный режим и режим повышенной яркости, переход между которыми происходит плавно за счет рассеивающего фильтра;
- возможен просмотр снимков с проволочными эталонами;
- дополнительные маски и ножная педаль в комплекте с прибором.
Комплектация
- негатоскоп НС 85х400 СД АРГО / 85х400-5004 СД
- рамка 220 х 50 мм;
- рамка ∅43 мм;
- руководство по эксплуатации;
- сетевой кабель;
- паспорт.
Технические характеристики
|
Максимальная яркость освещенного поля в центре экрана, кд/м2 |
не менее 150 000 |
|---|---|
|
Неравномерность яркости по полю экрана, % |
≤ 5 |
|
Размер светящегося экрана (высота х длина), мм |
85х400 |
|
Регулировка яркости экрана |
плавная |
|
Количество режимов работы |
2 |
|
Температура наружной стороны экрана, не более |
+40°С |
|
Потребляемая мощность, Вт |
300 |
|
Напряжение питающей сети, В |
220 +10% |
