Светодиодный негатоскоп НГС-1М

Интротест

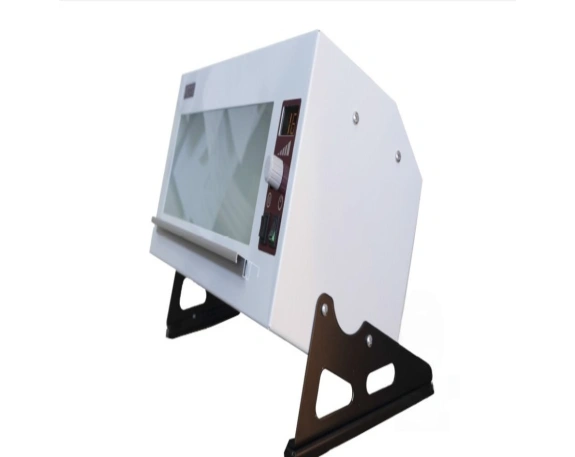

Светодиодный негатоскоп НГС-1М превью 1

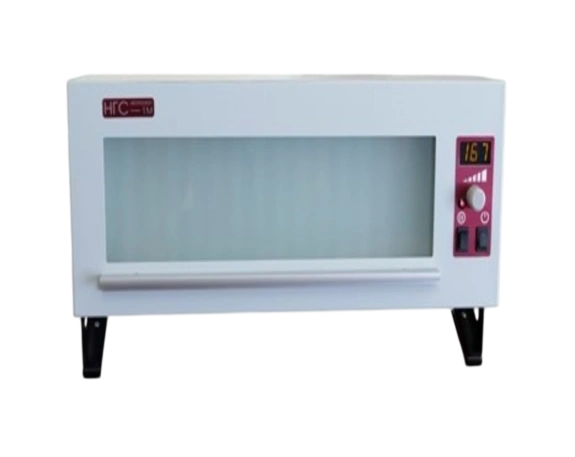

Светодиодный негатоскоп НГС-1М превью 2
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Стационарный светодиодный негатоскоп повышенной яркости НГС-1М предназначен для просмотра и расшифровки радиографических снимков и пластин с нормальной и увеличенной оптической плотностью.

Негатоскоп НГС-1М — новая, улучшенная версия стационарного негатоскопа НГС-1, снятого с производства.

  • Повышена яркость и равномерность свечения экрана
  • Введена плавная регулировка яркости экрана
  • Добавлена оснастка цифровой индикацией яркости в единицах кд/м2 х 1000
  • Снижена максимальная потребляемая от сети мощность с 2000 Вт до 310 Вт.

Устройство

В основе работы негатоскопа светящийся экран, через который на просвет рассматривают радиографические снимки и пластины.

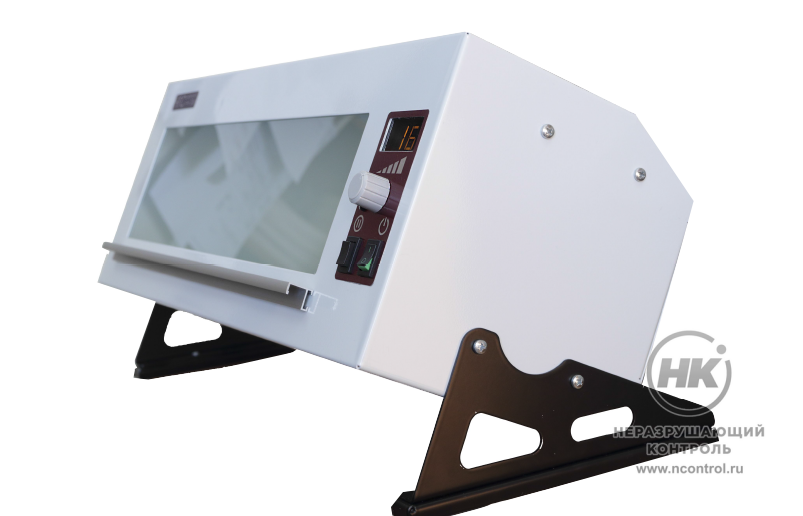

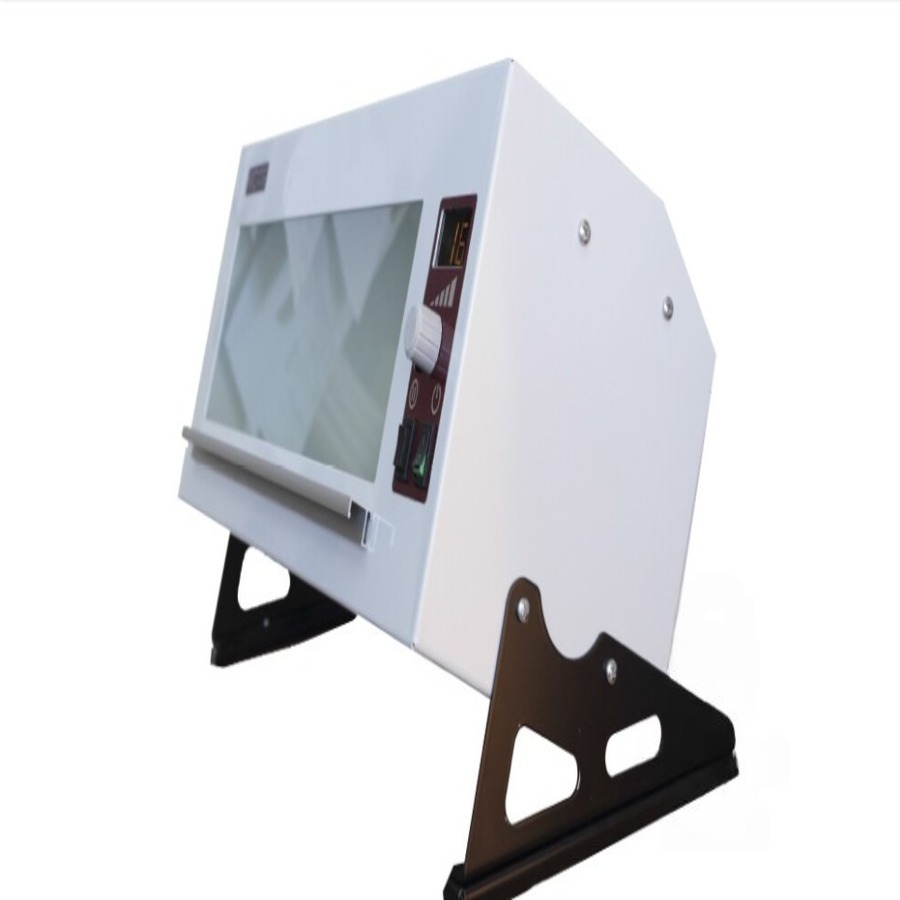

Негатоскоп НГС-1М представляет собой устройство из смотрового экрана, который просвечивает светодиодная матрица. Рабочее окно для просмотра 400 х 100 мм.

Для просмотра других типоразмеров плёнки либо участков снимка в комплекте есть маски. Это ограничивающие лицевые панели, одна из них — с прямоугольным отверстием 300 х 60 мм, другая с круглым отверстием Ø 50 мм.

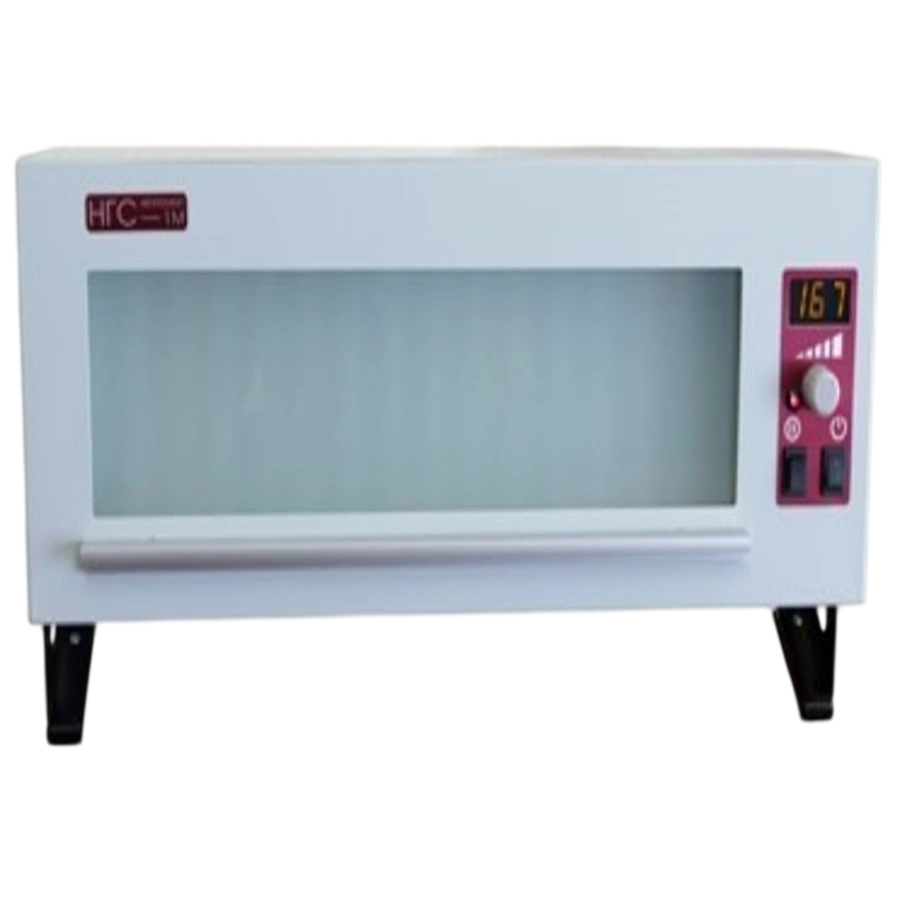

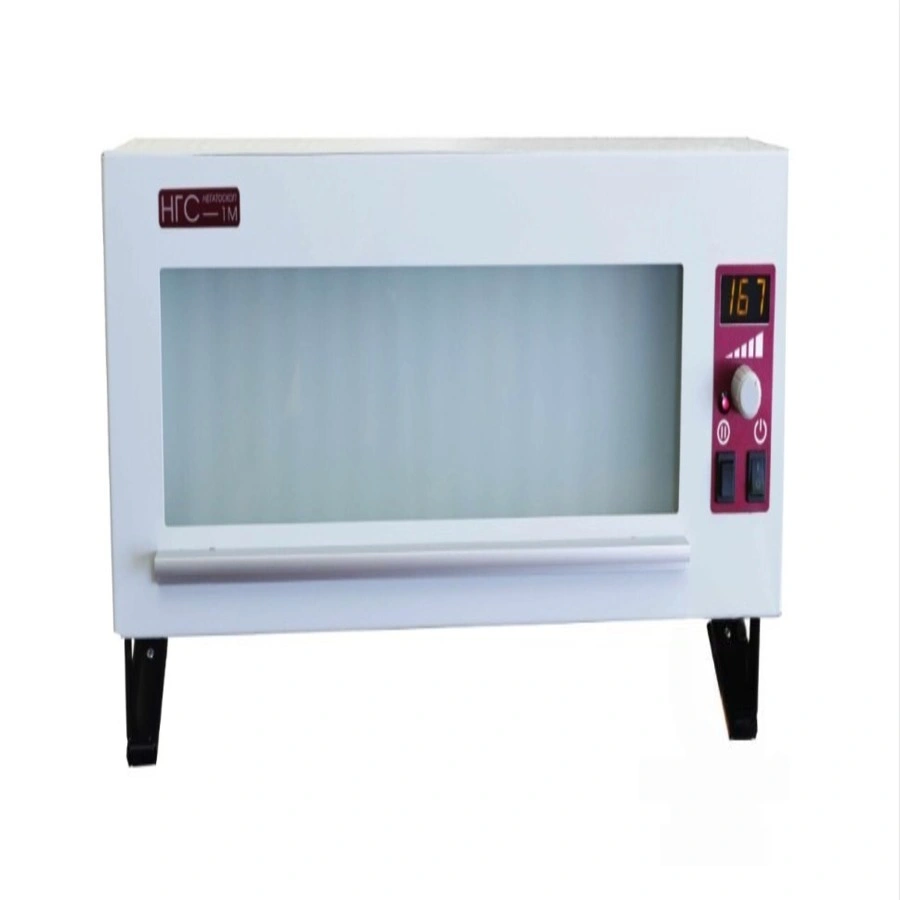

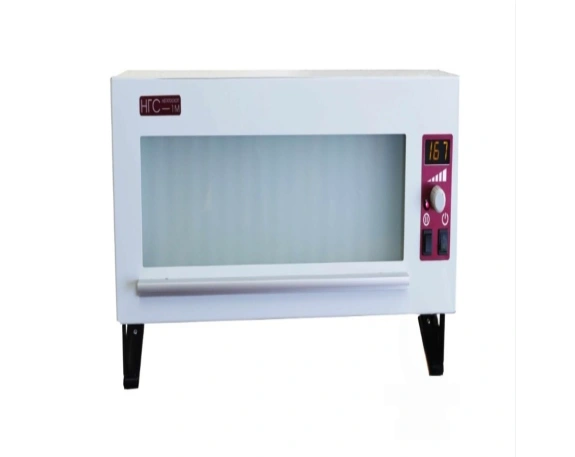

Справа от экрана на передней части металлического корпуса расположена панель управления.
В нижней части панели расположены два переключателя: справа для подключения прибора к питанию, слева для перехода в режим временного гашения экрана. Пока негатоскоп работает в этом режиме, над переключателем горит индикатор.

Поворотом круглого регулятора можно плавно изменить яркость экрана. Над регулятором расположен экран с цифровой индикацией яркости в единицах кд/м2 х 1000.

В комплекте с прибором идет ножная педаль управления. В стандартном режиме ей можно управлять включением прибора, в режиме временного гашения — включением экрана.

Режим временного гашения экрана

При активации этого режима негатоскоп прекращает работу экрана и возобновляет её по повторному нажатию на переключатель или ножную педаль. Увеличение яркости происходит плавно, что бережет глаза оператора, и доходит с нуля до значения яркости, сохраненного на цифровом индикаторе ранее.

Соответствие стандартам

Негатоскоп соответствует требованиям ТР ТС 004/2011 “О безопасности низковольтного оборудования”. По способу защиты человека от поражения электрическим током относится к 1 классу по ГОСТ 12.2.007.0-75. Устойчивость к вибрации L3 по ГОСТ Р 52931-2008

Комплектация

  • Негатоскоп
  • Сетевой кабель
  • Паспорт НГС-1М
  • Маска 300х60 мм
  • Маска Ø 50 мм
  • Ножная педаль управления

Срок службы устройства 8 лет. Срок службы светодиодов 20 лет.

Гарантия от производителя 12 месяцев со дня отгрузки.

Технические характеристики

Размер экрана, мм 400x120
Максимальная яркость, кд/м2

120 000

Число ступеней регулирования яркости

5

Индикация установленного диапазона яркости

есть

Режим временного гашения экрана есть
Время непрерывной работы  не ограничено при стандартной яркости, при максимальной не менее 30 мин
Температура окружающего воздуха, °C 25 ± 10
Относительная влажность  при температуре воздуха + 35 °C - 75%
Питание сеть переменного тока 220 В, 50 Гц
Потребляемая мощность, Вт не более 2000
Вес, кг 14
Габариты, мм 550 х 300 х 350
