Автоматическая проявочная машина GE (AGFA) NOVA

General Electric
Автоматическая проявочная машина GE (AGFA) NOVA
Автоматическая проявочная машина GE (AGFA) NOVA
Автоматическая проявочная машина GE (AGFA) NOVA
Автоматическая проявочная машина GE (AGFA) NOVA
Гарантия: 1 год
0 (0)
Применение проявочной техники на производстве способствует повышению качества обработки рентгенпленки, что в свою очередь увеличивает надежность контроля и повышает эффективность производства, а также создает более комфортные условия работы для персонала и защищает его от воздействия фотохимикатов. Настольная проявочная машина AGFA NOVA является наиболее легкой моделью и предназначена для обработки небольших объемов фотоматериалов.
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

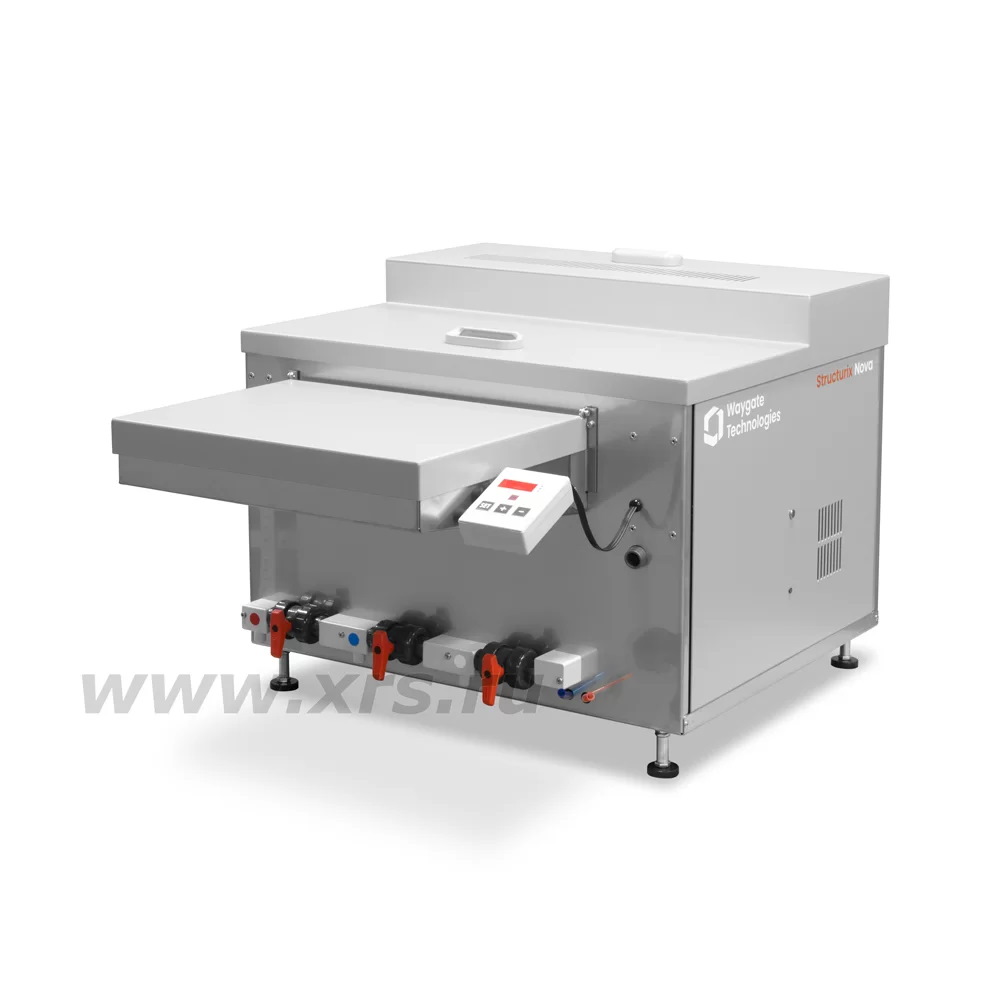

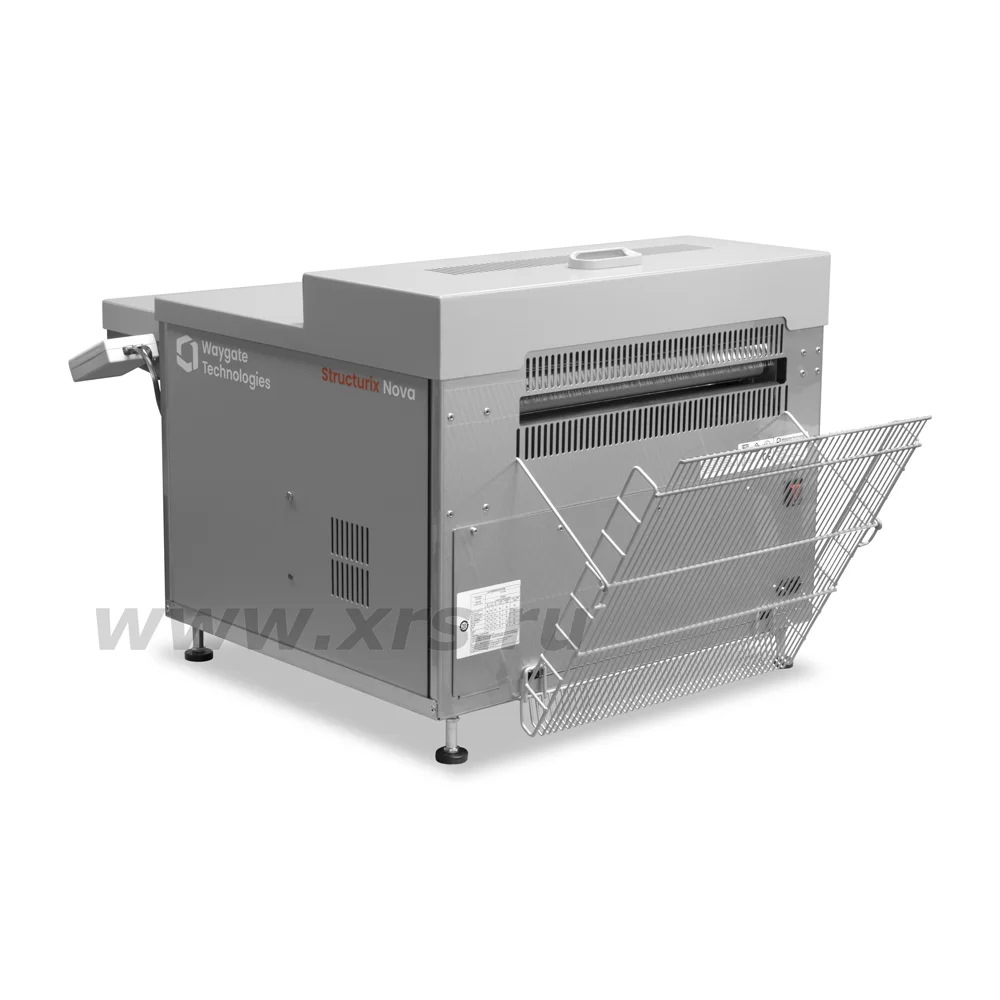

Проявочная машина для автоматической обработки AGFA NOVA

Автоматическая проявочная машина Agfa Structurix NOVA представляет собой компактное и экономичное устройство, разработанное специально для проявки рентгеновских пленок в промышленной области неразрушающего контроля. Максимальная ширина обрабатываемой пленки составляет 43 см, не имея ограничений по длине.

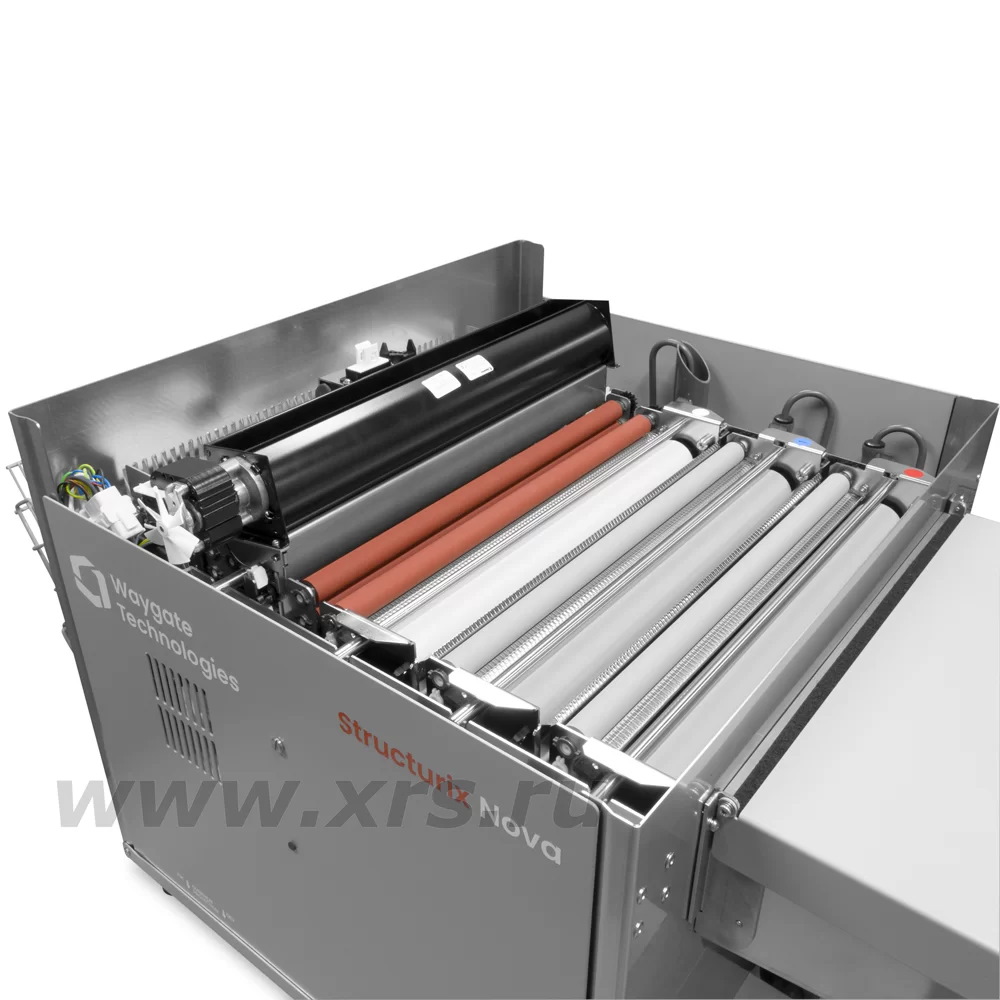

Установка проявочной машины Agfa Structurix NOVA требует всего 0,4 м2 пространства. Ее конструкция основана на использовании нержавеющей стали, алюминия и ПВХ, что обеспечивает легкий вес и мобильность устройства — базовая комплектация составляет всего 80 кг. Машина может быть установлена как на стол, так и на специальную подставку.

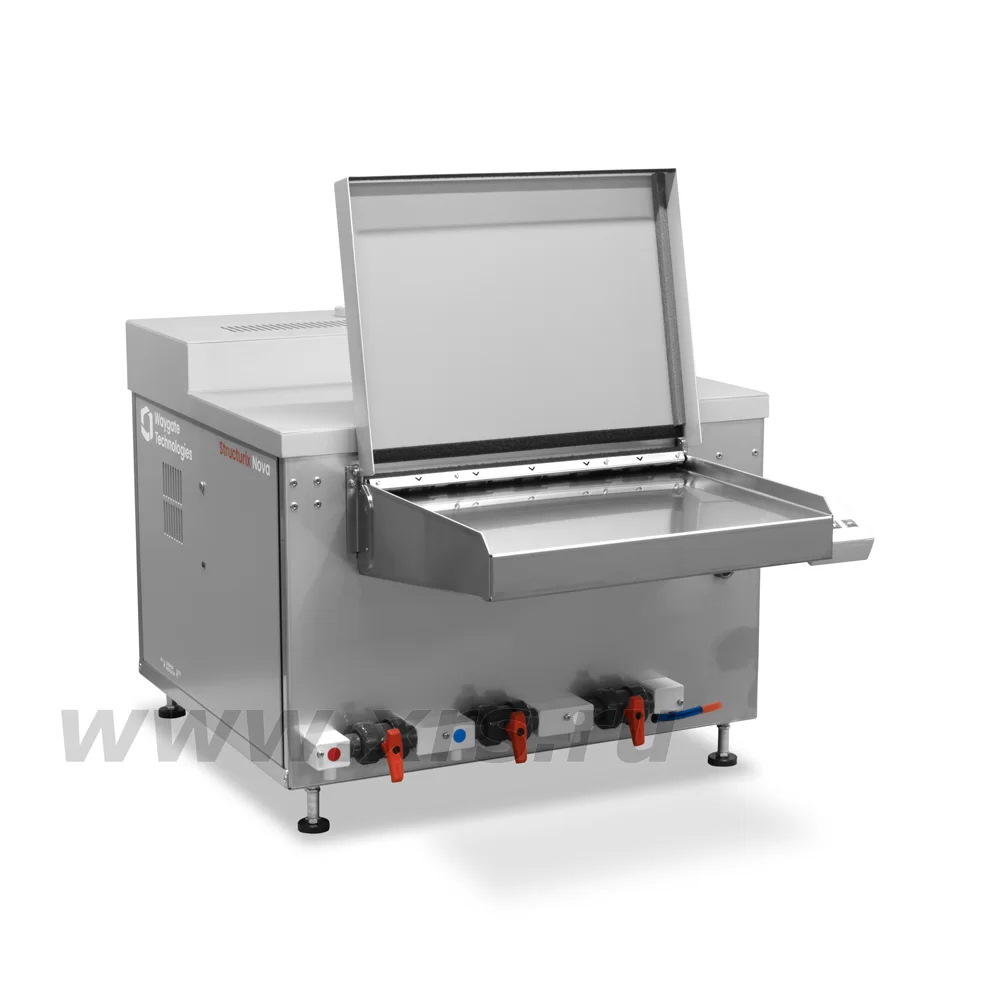

Стандартная светонепроницаемая крышка позволяет оператору выполнять другие задачи во время процесса проявки и предотвращает проникновение пылевых частиц, а также повреждение или царапание пленки. При снятии крышки машина автоматически отключается.

Инфракрасная сушильная система обеспечивает равномерную сушку пленки и минимизирует нагрев темного помещения, предотвращая накопление теплого воздуха. Это означает, что рабочая среда будет комфортной для оператора. Дополнительные технические характеристики проявочной машины Agfa Structurix NOVA представлены в таблице ниже.

Сферы применения проявочной машины

Agfa Structurix NOVA предназначена для работы в промышленной сфере неразрушающего контроля и может использоваться в стационарных и полевых испытательных лабораториях. Она идеально подходит для дефектоскопистов, которым необходимо обрабатывать снимки прямо на месте контроля, а также для ускорения процесса исследований и обеспечения стабильного качества изображений.

Agfa Structurix NOVA особенно подходит для следующих случаев:

  • Инспекционным компаниям, которые проводят контроль на различных объектах и требуют несколько проявочных машин, которые легко использовать и транспортировать.
  • Владельцам автолабораторий, где важно иметь все необходимое для работы на месте, например, вдоль трубопроводов на нефтеперерабатывающих заводах и других объектах.
  • Компаниям с нерегулярными потребностями в проявке рентгенпленки, с объемом обработки от 10 до 50 пленок в день.
  • Производственным или испытательным лабораториям, которые в настоящее время выполняют операции по ручной обработке пленки и ищут способы автоматизации и оптимизации рабочих процессов.
  • Предприятиям, которым требуется резервное проявочное оборудование для обеспечения гибкости в обработке пленки, а также для дополнения различных цифровых решений.

Почему нужно выбирать Agfa Structurix NOVA ?

Примеры некачественно высушенной пленки без использования проявочной машины:

Проявка без использования автоматической машины

Проявочная машина AGFA NOVA предназначена для решения различных проблем, связанных с ручной обработкой рентгеновских снимков, включая неравномерное распределение химического раствора и появление затемненных участков, которые искажают изображение.

Использование проявочной машины AGFA NOVA устраняет вышеописанные проблемы и множество других недостатков, связанных с ручной обработкой рентгеновских снимков. Она предоставляет более равномерное распределение химического раствора и гарантирует отсутствие затемненных участков, что приводит к получению более четкого и точного изображения. AGFA NOVA позволяет автоматизировать процесс проявки, повышая качество и надежность контроля в промышленных исследованиях.

Ключевые особенности и преимущества

  1. Автоматическое обновление и экономичное использование реактивов в процессе проявки рентгеновской пленки, что способствует повышению эффективности использования реактивов.
  2. Наличие цифрового дисплея для контроля и программирования параметров проявки, обеспечивающего удобство и точность настроек.
  3. Простота доступа для замены и очистки внутренних компонентов конструкции, что облегчает обслуживание машины.
  4. Высокое качество проявленной пленки с первого запуска, что позволяет получить четкие и качественные изображения.
  5. Быстрая готовность к работе после простоя, что позволяет минимизировать время простоя системы и повысить производительность.
  6. Индикация готовности к проявке следующей пленки, обеспечивающая оптимальное планирование процесса проявки.
  7. Низкая тепловыделение в системе сушки пленки, что помогает поддерживать комфортные условия работы и предотвращает излишнее нагревание помещения.
  8. Компактный размер, занимающий всего 0,4 м2, что экономит пространство и облегчает установку в ограниченных местах.
  9. Возможность проведения как прямого, так и удаленного мониторинга, а также подключение к ПК и передача данных для удобного управления и контроля процесса проявки.
  10. Поддержка стандарта plug and play, упрощающего подключение к электросети без лишних сложностей.
  11. Возможность подключения внешних источников реактивов и воды для удовлетворения специфических потребностей пользователей.
  12. Возможность использования фильтра с картриджами для поступающей воды, обеспечивающая чистоту и качество воды, используемой в процессе проявки.
  13. Легкий вес, обеспечивающий мобильность устройства и удобство при транспортировке.
  14. Коррозионная стойкость конструкционных материалов, обеспечивающая долговечность и надежность работы машины.
  15. Максимальная потребляемая мощность 1 700 Вт, обеспечивающая эффективность работы при сниженном энергопотреблении.
  16. Низкий уровень шума в процессе работы, создавая более комфортные условия для оператора и окружающих.

Контроль состояния растворов

Проявочная машина Agfa Structurix NOVA обладает функцией автоматического запуска и остановки. Для обнаружения пленки в машине используются пять сканирующих роликов. Это позволяет автоматически пополнять рабочие растворы в зависимости от количества пройденной через ролики пленки. На дисплее пульта управления отображаются текущие параметры процесса обработки, а индикатор ОК сообщает, когда можно вставить следующую пленку.

Машина AGFA NOVA полностью готова к использованию даже после продолжительного простоя. Это обеспечивается микропроцессором, который запускает процедуру перемешивания и поддержания оптимального состояния химических растворов. Такой подход гарантирует свежесть и стабильность растворов в баках, что позволяет достичь высокого качества изображений с первого и до последнего запуска устройства.

Защита от перегрева

Резервуары проявителя и фиксажа в проявочной машине Agfa Structurix NOVA оснащены системой защиты от перегрева. При запуске машины с пустыми резервуарами, нагреватель автоматически отключается. Перед включением устройства важно убедиться, что резервуары химикатов и вода заполнены. Эта мера также предотвращает бесполезную работу насосов проявителя и фиксажа. Для возобновления нагрева можно использовать переключатель на боковой стороне проявочной машины.



Работа с Agfa Structurix NOVA

Для работы с проявочной машиной Agfa Structurix NOVA рекомендуется использовать специальные реактивы той же серии, предназначенные для автоматической обработки рентгеновской пленки. В частности, используют проявитель Agfa G135, стартер Agfa G135-S и фиксаж Agfa G335. Эти реактивы являются высококачественными и полностью совместимыми с проявочной машиной, обеспечивая оптимальную производительность при обработке рентгенограмм.

Для удобства приготовления реактивов и экономии времени оператора, Agfa предлагает использовать Agfa Structurix NDT MIXER - автономное устройство с насосной системой, которое может быть легко подключено к проявочной машине в качестве дополнительных резервуаров.

Конструкция машины Agfa Structurix NOVA разработана с учетом удобства и быстрой очистки, а транспортировочные стойки могут быть промыты проточной водой. В случае серьезного загрязнения рекомендуется использовать специальные чистящие средства, такие как Agfa NDT DEVCLEAN для области проявителя и Agfa NDT FIXCLEAN для области фиксажа и промывки.









Стандартные параметры процесса обработки

Проявочный цикл 1,5 – 12 мин
Время погружения в проявитель 12 – 150 с
Ширина обрабатываемой плёнки 3,5 – 43,2 см; для рулонной плёнки — от 3,5 см без ограничений по длине
Длина обрабатываемой плёнки от 12 см
Наименьший формат обрабатываемой плёнки 6×12 см
Производительность при стандартных параметрах для плёнок размером 35×43 см: 30 плёнок/час
для плёнок размером 9×12 см: 300 плёнок/час
Объём резервуаров проявитель 10 л, фиксаж 10 л, промывочная вода 10 л
Датчик уровня воды есть
Диапазон регулировки температуры проявителя и фиксажа 22 – 27 °С
Обновление проявителя 0,2 – 0,95 л/м2
Обновление фиксажа 0,5 – 1,25 л/м2
Обновление воды 0 – 15 л/м2
Тип сушки инфракрасная
Диапазон установки шага сушки 1 – 6
Подключение воды 3/4" соединение, температура мин. 5 °C
Давление воды 1,0 – 6,0 бар
Напряжение питания 100 / 120 / 200 – 208 / 230 – 240 В
Номинальный ток
8,5 / 7,5 / 6,5 / 7,3 А
Частота 50 / 60 Гц
Потребляемая мощность max. 1 700 Вт
Управление питанием интеллектуальное программное обеспечение
Уровень шума 50 дБ
Условия эксплуатации температура окружающего воздуха: от +10 до +30 °C
влажность воздуха: 30 – 80 % при +20 °C
освещённость: макс. 2 500 люкс
Габариты max. 119×68×57 см
Занимаемая площадь 0,4 м2 (63×63 см)
Масса 80 кг без растворов, 110 кг с растворами



Бренд
General Electric

Технические характеристики

Проявочный цикл 1,5 – 12 мин
Время погружения в проявитель 12 – 150 с
Ширина обрабатываемой плёнки 3,5 – 43,2 см; для рулонной плёнки — от 3,5 см без ограничений по длине
Длина обрабатываемой плёнки от 12 см
Наименьший формат обрабатываемой плёнки 6×12 см
Производительность при стандартных параметрах для плёнок размером 35×43 см: 30 плёнок/час
для плёнок размером 9×12 см: 300 плёнок/час
Объём резервуаров проявитель 10 л, фиксаж 10 л, промывочная вода 10 л
Датчик уровня воды есть
Диапазон регулировки температуры проявителя и фиксажа 22 – 27 °С
Обновление проявителя 0,2 – 0,95 л/м2
Обновление фиксажа 0,5 – 1,25 л/м2
Обновление воды 0 – 15 л/м2
Тип сушки инфракрасная
Диапазон установки шага сушки 1 – 6
Подключение воды 3/4" соединение, температура мин. 5 °C
Давление воды 1,0 – 6,0 бар
Напряжение питания 100 / 120 / 200 – 208 / 230 – 240 В
Номинальный ток
8,5 / 7,5 / 6,5 / 7,3 А
Частота 50 / 60 Гц
Потребляемая мощность max. 1 700 Вт
Управление питанием интеллектуальное программное обеспечение
Уровень шума 50 дБ
Условия эксплуатации температура окружающего воздуха: от +10 до +30 °C
влажность воздуха: 30 – 80 % при +20 °C
освещённость: макс. 2 500 люкс
Габариты max. 119×68×57 см
Занимаемая площадь 0,4 м2 (63×63 см)
Масса 80 кг без растворов, 110 кг с растворами

Стандартная комплектация

  • проявочная машина Agfa Structurix NOVA;
  • светонепроницаемая крышка;
  • сетевой шнур;
  • документация по сервисному обслуживанию;
  • руководство по эксплуатации.

Комплект NOVA Comfort Kit

Для удовлетворения специфических требований некоторых пользователей, производитель предлагает расширенную комплектацию под названием NOVA Comfort Kit.

NOVA Comfort Kit включает в себя ряд дополнительных функций, которые могут быть особенно полезны в определенных ситуациях. Например, электромагнитный клапан позволяет эффективно экономить воду и насос при необходимости ее пополнения. Это особенно актуально в регионах, где контролируется потребление воды.

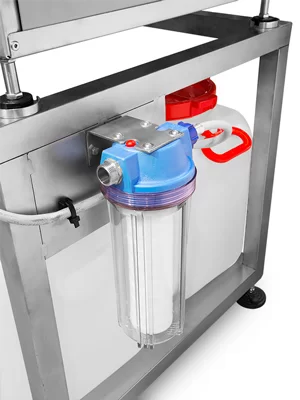

Комплект также включает фильтр с картриджем, который размещается перед впускным отверстием машины. Он служит для предварительной очистки воды от посторонних частиц, что помогает поддерживать чистоту и качество рабочей среды.

Дополнительно NOVA Comfort Kit включает два резервуара, вместимостью 30 литров каждый, которые могут легко размещаться под столом или на специальной подставке. Это обеспечивает эффективное использование пространства в темной комнате и позволяет сэкономить место.

Эти дополнительные функции NOVA Comfort Kit позволяют улучшить комфорт и удобство работы с проявочной машиной, а также обеспечивают оптимальные условия и эффективность в процессе обработки рентгеновских пленок.

  • электромагнитный клапан для регулировки расхода воды;
  • два резервуара для пополнения, на 30 л каждый;
  • циркуляционный насос для воды;
  • фильтр для воды с картриджем.
