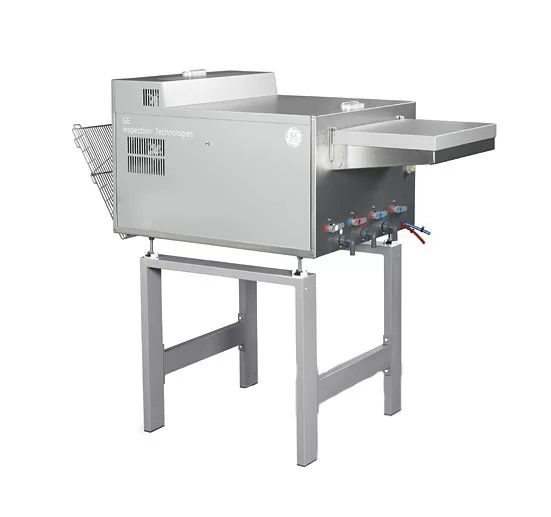

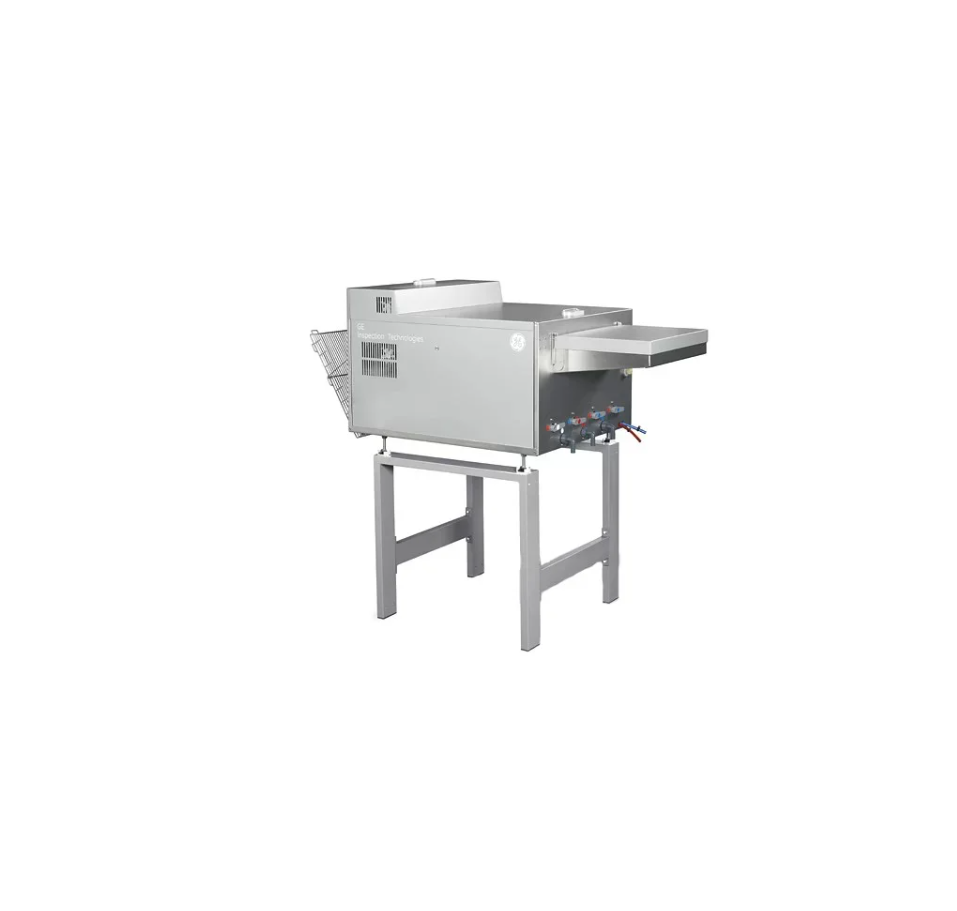

Автоматическая проявочная машина NDT-M ECО

General Electric

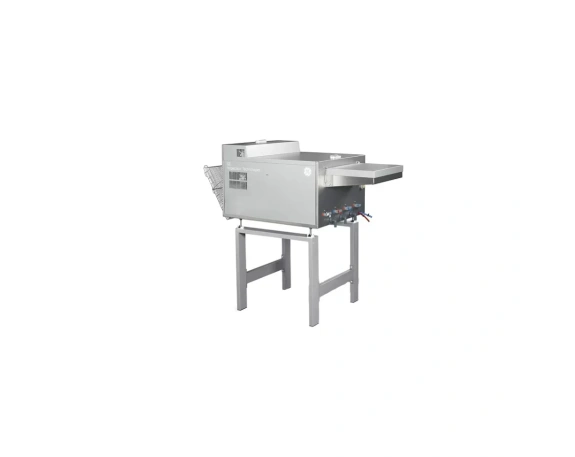

Автоматическая проявочная машина NDT-M ECО превью 1
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Компактная проявочная машина AGFA NDT M Eсо была специально разработана для обработки малых и средних партий рулонной пленки (от 2 до 5 м). Является уменьшенной копией машины STRUCTURIX NDT-S Eсо. Может использоваться для работы в стационарной лаборатории или транспортироваться в составе мобильной лаборатории.

AGFA NDT M Eсо является особо экологичной проявочной машиной. Ее отличительные особенности:

  • Экономичный расход воды и электроэнергии.
  • Инфракрасная сушка, снижающая до минимума теплоотдачу в фотокомнате.
  • Оптимальное дозирование растворов.
  • Система промежуточной промывки, гарантирующая отсутствие попадания проявителя в фиксажный бак, что поддерживает фиксаж в оптимальном состоянии. Данная система также предотвращает появление на пленке дефектов от проявителя.

В проявочной машине AGFA NDT M Eсо используется метод каскадного фиксирования. Экспонированная пленка сначала обрабатывается в проявителе, затем промывается в баке промежуточной промывки, что препятствует появлению дефектов от проявителя на пленке. Затем пленка на все 100% фиксируется в первом фиксажном баке и прополаскивается во втором. Так как пополнение фиксажем производится во второй фиксажный бак, концентрация серебра в нем остается очень низкой, и в результате количество серебра в промывочной воде снижается до 40 мг/м².

shema-ndt-m-eco

shema-ndt-m-eco



Схема:

1. Лоток подачи пленки.
2. Сканирование поверхности пленки.
3. Бак для проявителя.
4. Область промежуточной промывки.
5а. Бак для фиксажа F1.
5б. Бак для фиксажа F2.
6. Область окончательной промывки.
7. Инфракрасная сушилка.
8. Выход пленки.
9. Принимающий поддон.
10. Устройство защиты от перегрева проявителя и фиксажа.

Дополнительное оборудование:

  • Светонепроницаемый кожух подающего поддона.
  • Держатель.
  • Пополнение баков на 30 л.
  • Панель управления.

Периферия:

  • Миксер AGFA NDT.

Технические характеристики Наименование
NDT-S Eco NDT-U NDT-M Eco NOVA
Цикл обработки Допустимые пределы, мин 1,5 ÷ 12 3 ÷ 12 3 ÷ 12 1,5 ÷ 12
Шаг изменения, мин 0.5 1 1
Стандартный, мин 8 8 9 8
Производительность (цикл 8 мин), пленок/час
10x48 см (4 пленки в ряд) 147 106 92
35x43 см 48 34 30 30
Пленка Скорость подачи, см/сек 32 23 20
Формат min, см 6 × 12 6 × 12 6 × 12 6 ×12
Ширина min, см 3,5 3,5 3,5 3,5
Ширина max, см 43 43 43 43
Длина min, см 12 12 12 12
Длина max, м (шир. 3,5 см) 5 5 2 нет
ограничений
Длина max, м (шир. 6 см) 5 5 5
Рулонная пленка, диаметр, см > 9,55 > 9,55 > 9,55
Объем, л Бак проявителя 41 24 10 10
Бак фиксажа F1/F2 41/29 20 10 10
Бак промежуточный 23 29 9 10
Габариты, м Длина с выступ. частями 1,62 1,2 1,45 1,19
Длина 1,11 0,73 0,86 0,94
Ширина 0,71 0,68 0,66 0,68
Высота 1,23 1,05 0,6 0,5
Занимаемая площадь, кв.м 0,79 0,5 0,56 0,4
Вес (без растворов), кг 282 175 117 80
Бренд
General Electric
