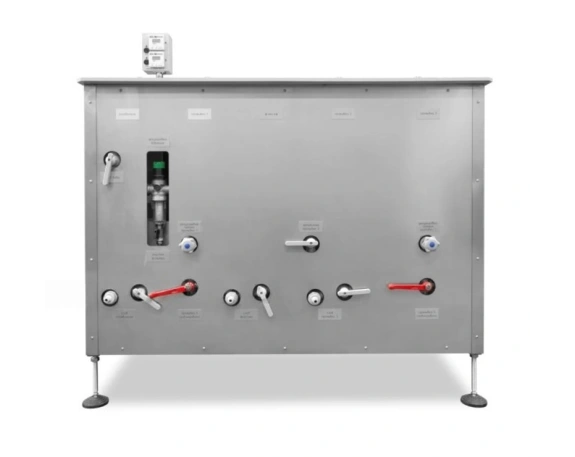

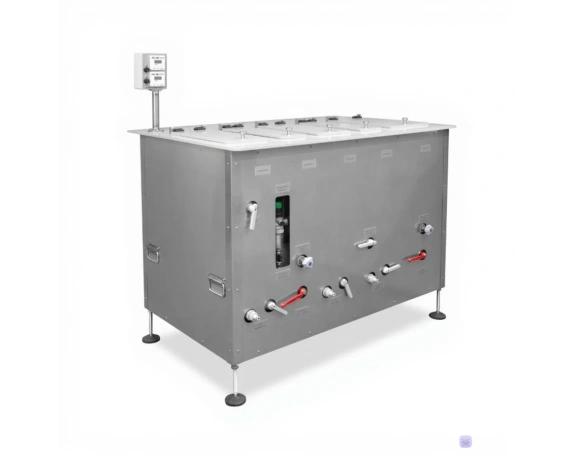

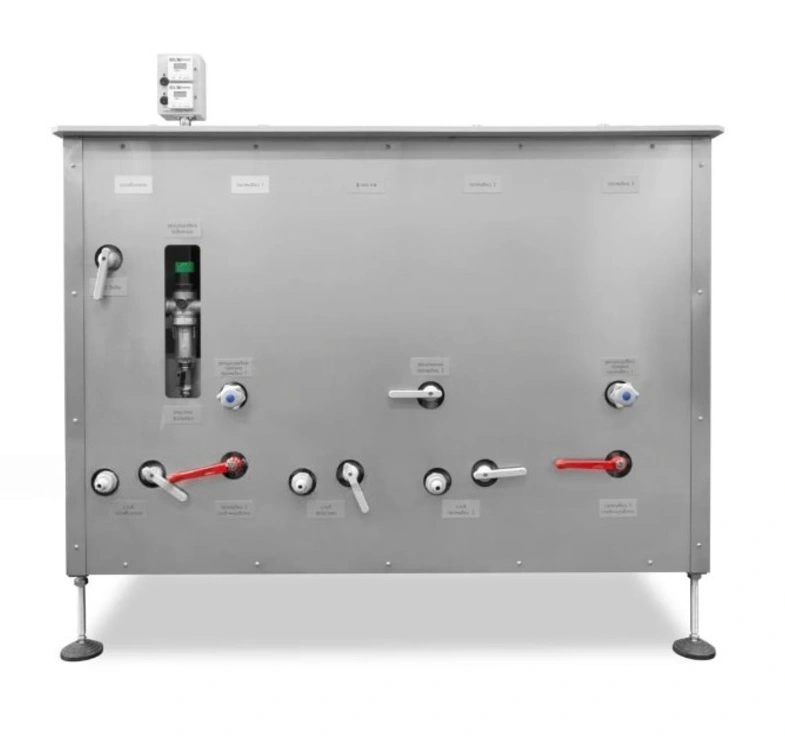

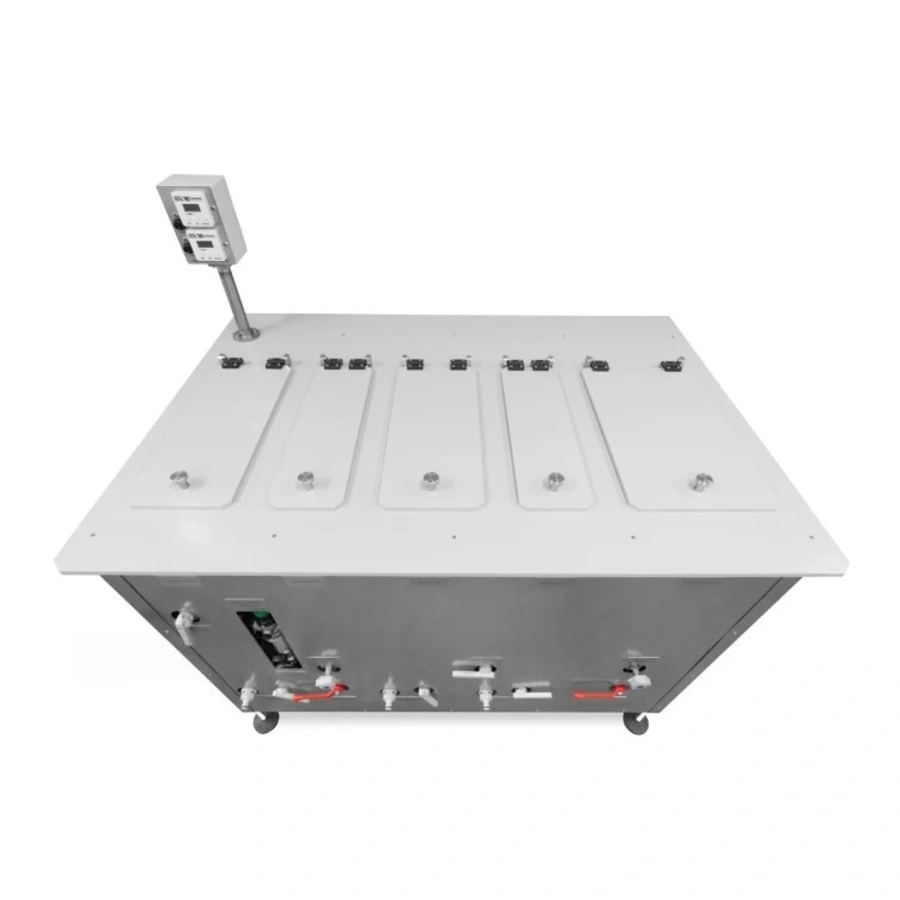

Проявочная установка «АРИОН ПР-1ДМ» — это профессиональное оборудование для стабильной и точной обработки форматной пленки, используемой в задачах промышленной диагностики и контроля качества. Решение ориентировано на лаборатории, где выполняется рентгеновский контроль и требуется строгая повторяемость результата при соблюдении всех технологических этапов.

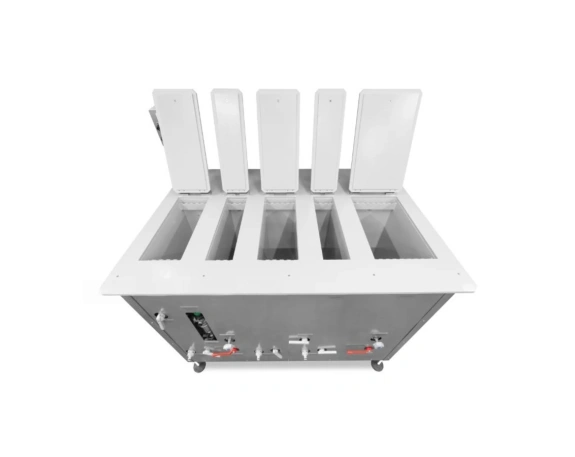

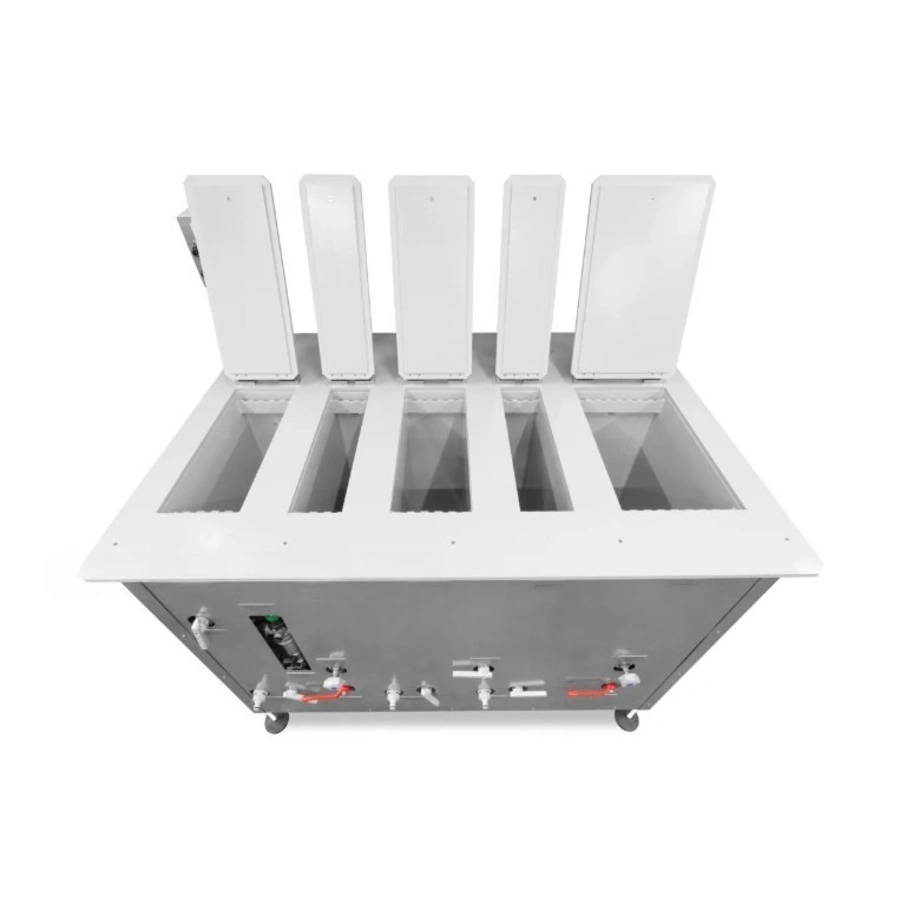

Конструктивно установка выполнена на базе системы прямоугольных баков с оптимально подобранными внутренними габаритами. Каждый этап химической обработки — проявление, промежуточная промывка, фиксация и финальная промывка — реализован в отдельной емкости с уровнем жидкости 500 мм. Такая схема обеспечивает равномерное воздействие растворов на пленку и позволяет одновременно обрабатывать до 10 кассет на основных этапах и до 15 кассет на стадии окончательной промывки, что удобно при использовании радиографического метода в условиях высокой загрузки.
Получите консультацию специалиста, чтобы подобрать конфигурацию установки под ваши производственные задачи.
Существенным преимуществом «АРИОН ПР-1ДМ» является наличие трех независимых таймеров. Они позволяют точно задавать продолжительность каждого этапа обработки, снижая влияние человеческого фактора и обеспечивая стабильное качество изображений при выполнении работ, связанных с радиографическим контролем сварных соединений.
Для эксплуатации в составе мобильных лабораторий установка может дополнительно оснащаться модулем автоматического поддержания температуры проявителя.
Система водоснабжения установки продумана с учетом требований безопасности и ресурса оборудования. Фильтр тонкой очистки задерживает частицы размером от 100 мкм, защищая внутренние узлы от загрязнений. Регулятор давления на входе позволяет настраивать рабочие параметры в диапазоне от 1,5 до 6,0 бар при заводской установке 1,5 бар, что обеспечивает стабильную работу даже при нестабильном давлении в сети.
Бак проявления оснащен автономной системой циркуляции раствора. Насос с производительностью 11 л/мин обеспечивает постоянное перемешивание проявителя, создавая равномерные условия обработки пленки, что особенно важно при применении рентгенографического метода контроля сварных швов. Слив жидкости реализован как через шланг, так и в центральную канализацию — в зависимости от функционального назначения бака.
Установка рассчитана на подключение к стандартной сети ~220 В / 50 Гц и отличается низким энергопотреблением — не более 100 Вт. Масса оборудования без заполнения жидкостями не превышает 170 кг, а габаритные размеры 1675 × 700 × 1325 мм позволяют удобно размещать «АРИОН ПР-1ДМ» как в стационарных помещениях, так и в составе мобильных диагностических комплексов.
Проявочная установка «АРИОН ПР-1ДМ» сочетает в себе продуманную конструкцию, точный контроль технологических параметров и высокую эксплуатационную надежность, что делает ее эффективным инструментом для профессиональных задач контроля качества.
