Радиографическая плёнка D7 — надёжный расходный материал для промышленного неразрушающего контроля объектов со сложной геометрией и переменной толщиной. Она разработана для получения информативных изображений с высоким уровнем контрастности при обследовании ответственных конструкций.
Назначение и возможности применения
Плёнка D7 эффективно используется в рамках радиографического неразрушающего контроля, когда требуется выявление внутренних дефектов без повреждения изделия. Она подходит для проверки изделий из металлов со средними и высокими атомными числами, а также для анализа композитных и неметаллических материалов.
Материал широко применяется при работе со сварными и паяными соединениями, литьём, пластиковыми и керамическими элементами. Благодаря устойчивой передаче градаций плотности плёнка обеспечивает стабильный результат даже при контроле объектов с выраженной неоднородностью.
Нужно рассчитать параметры экспозиции под конкретное изделие?
Обратитесь за технической консультацией — мы поможем избежать ошибок на этапе настройки.
При обследовании стальных конструкций средней толщины плёнка показывает высокую эффективность при рентгеновском контроле, начиная ориентировочно от 10–15 мм. В этом диапазоне достигается оптимальное сочетание качества изображения и производительности.
Технологические преимущества
Плёнка D7 соответствует требованиям стандартов ISO 11699-1 и ГОСТ ИСО 17636-1 и относится к классу чувствительности C5. Она демонстрирует высокие значения градиента, что позволяет уверенно фиксировать дефекты различной природы и размера.
Отдельного внимания заслуживает стабильность изображения при радиографическом методе, где важна точная передача внутренних структур и минимальный уровень шумов. Низкая гранулярность и высокое отношение сигнал/шум обеспечивают чёткую визуализацию даже на сложных участках.
Формат и упаковка

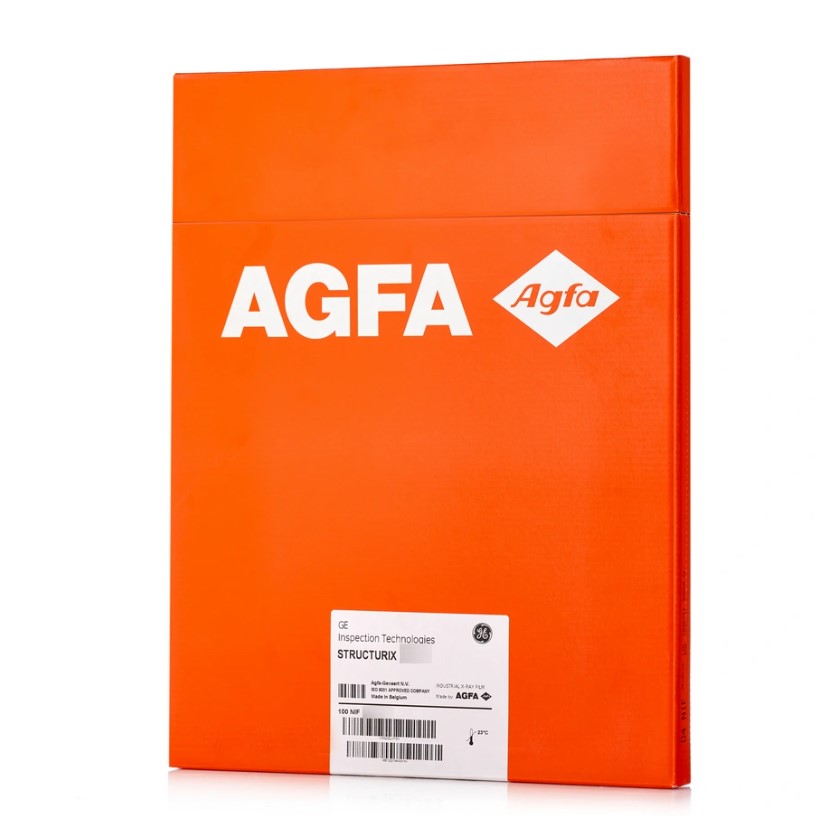

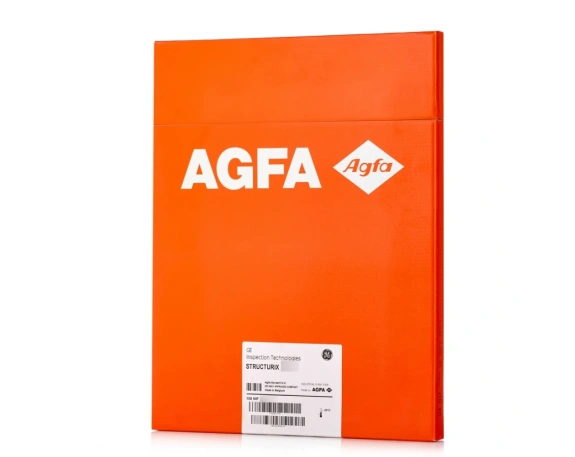

Плёнка поставляется в упаковке типа NIF — листы размещены в общем светонепроницаемом конверте без прокладок. Такая конфигурация снижает стоимость и делает продукт доступным для фотокомнат и серийного применения.
В одной упаковке содержится 100 листов размером 10 × 40 см. Формат удобен как для использования целиком, так и для нарезки под конкретные зоны контроля. Вес упаковки составляет около 2 кг, гарантированный срок хранения — 3 года с даты выпуска.
Основные области использования
Плёнка D7 применяется при контроле:
● изделий сложной формы, включая детали, полученные методом направленной кристаллизации;
● элементов из жаропрочных и высокотемпературных материалов;
● конструкций из углепластиков, резины и армированных сборок;
● объектов с переменной радиационной толщиной при многоплёночных схемах;
● ответственных металлоконструкций промышленного и авиационного назначения.
При этом радиографический контроль сварных соединений с использованием плёнки D7 позволяет выявлять поры, непровары и включения на ранних стадиях эксплуатации.
Типовые объекты контроля
Плёнка используется для обследования труб малого и среднего диаметра, сосудов под давлением, литых деталей из стали, алюминия, титана и медных сплавов. Она также подходит для анализа рабочих лопаток турбин, корпусов насосов и элементов авиационных систем.
В производственных условиях рентгенографический метод контроля сварных швов с применением D7 обеспечивает высокую информативность без нарушения целостности изделия и соответствует требованиям отраслевых нормативов.
