Рентгеновская плёнка D7 NIF 10×48 см разработана для промышленного радиографического контроля сварных соединений, литых изделий и конструкций сложной геометрии. Увеличенная длина формата делает плёнку особенно удобной для контроля протяжённых сварных швов, труб и элементов с ограниченным доступом, позволяя сократить количество экспозиций и повысить производительность работ.
Высокий контраст изображения обеспечивается значениями градиента до 4,6 при оптической плотности D = 2 и до 8,0 при D = 4 при ручной фотообработке. Даже при автоматической обработке плёнка сохраняет высокие показатели контрастности, что обеспечивает стабильные и воспроизводимые результаты при серийном контроле.
Назначение и возможности применения
Плёнка D7 предназначена для радиографического неразрушающего контроля, когда необходимо выявление внутренних дефектов без повреждения изделия. Она эффективно применяется при контроле металлов со средними и большими атомными числами, а также неметаллических и композитных материалов.
Низкая гранулярность (σD = 0,032) в сочетании с высоким отношением сигнал/шум (до 144) позволяет получать чёткие изображения с минимальным уровнем шумов. Это особенно важно при обследовании объектов с переменной радиационной толщиной, сложной конфигурацией и при использовании многоплёночных схем контроля.
При контроле стальных конструкций плёнка демонстрирует высокую эффективность начиная примерно от 15 мм по стали и выше, обеспечивая надёжное выявление пор, непроваров, включений и других внутренних дефектов.
Нужно подобрать режим экспозиции под конкретный источник излучения или толщину изделия? Обратитесь за консультацией — мы поможем избежать ошибок на этапе настройки.
Технологические преимущества
Плёнка D7 NIF 10×48 см сочетает высокую чувствительность и экономичность. Значение ISO SPEED 320 позволяет сократить время экспозиции без потери качества изображения, а для достижения оптической плотности D = 2 требуется доза всего около 3,2 mGy, что снижает нагрузку на источник излучения и повышает эффективность контроля.
Стабильность характеристик при ручной и автоматической фотообработке делает плёнку универсальным решением для лабораторных и полевых условий. Высокая детализация изображения упрощает расшифровку результатов и помогает строго соблюдать требования нормативной документации.
Формат и упаковка

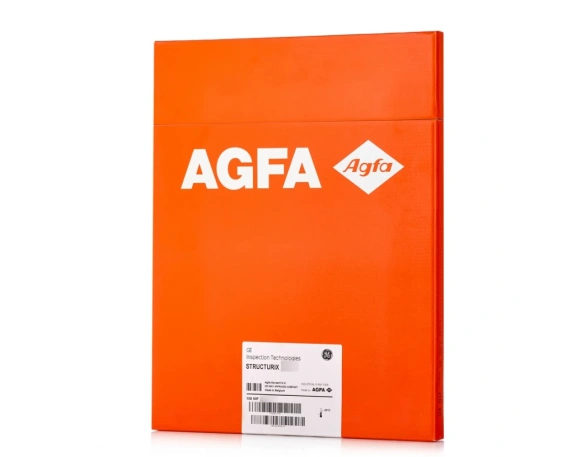

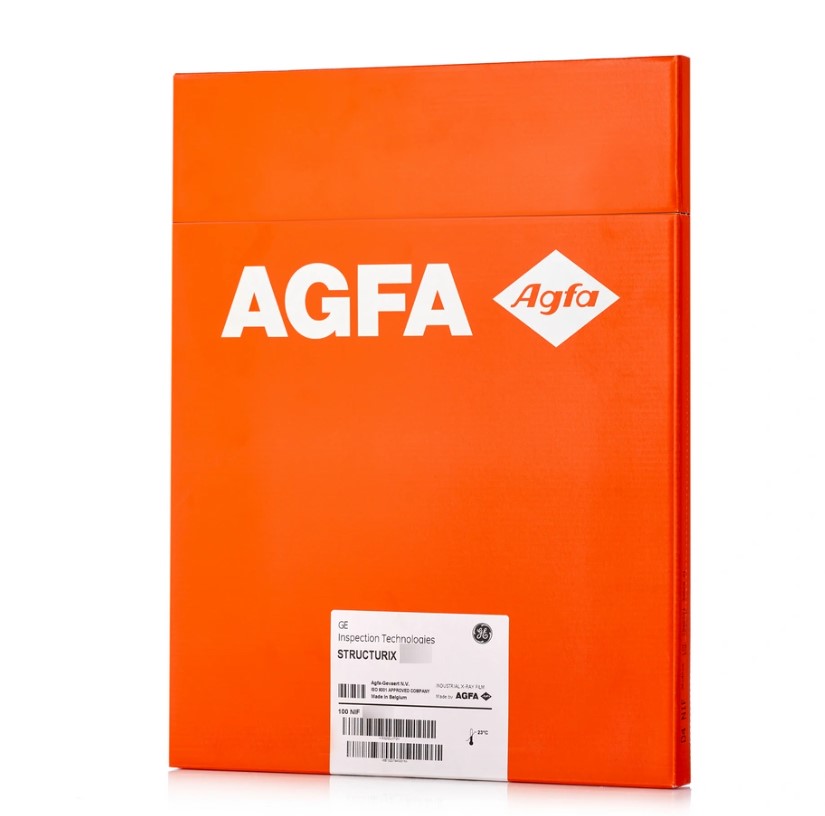

Плёнка поставляется в упаковке типа NIF — 100 листов размещены в общем светонепроницаемом конверте без прокладок. Такая упаковка снижает стоимость и удобна для серийного промышленного применения.
Формат 10 × 48 см оптимален для контроля длинных сварных швов, труб малого и среднего диаметра, трубопроводных систем и элементов сложной формы. Увеличенная длина позволяет охватывать большую зону контроля за одну экспозицию, сокращая общее время работ.
Гарантированный срок хранения плёнки составляет 3 года с даты выпуска.
Основные области применения
Рентгеновская плёнка D7 NIF 10×48 см используется для радиографического контроля:
● объектов сложной конфигурации, включая изделия, выращенные методом направленной кристаллизации;
● элементов конструкций из жаропрочных и высокотемпературных материалов;
● полуфабрикатов и конструкций из углепластиков, резины и армированных сборок;
● объектов с переменной радиационной толщиной при многоплёночных технологиях;
● сварных соединений, наплавок и литых изделий из металлов со средними и большими атомными числами;
● клееных и сотовых конструкций авиационной и космической техники;
● электротехнических и электронных устройств;
● монокристаллических и направленно-кристаллизованных изделий;
● паяных соединений трубопроводов, радиаторов и турбинных элементов.
Типовые объекты контроля
Плёнка применяется для обследования сварных соединений различных типов (стыковых, угловых, тавровых и торцевых), труб малого и среднего диаметра, трубопроводных систем и сосудов под давлением. Она эффективна при контроле литых деталей из стали, чугуна, алюминия, титана, магния, меди и их сплавов, рабочих лопаток газовых и жидкостных турбин, корпусов насосов, компрессоров и редукторов, а также арматуры и узлов авиационных систем.
Использование плёнки D7 NIF 10×48 см обеспечивает высокую информативность радиографического контроля без нарушения целостности изделия и с полным соответствием требованиям международных и отраслевых стандартов.
