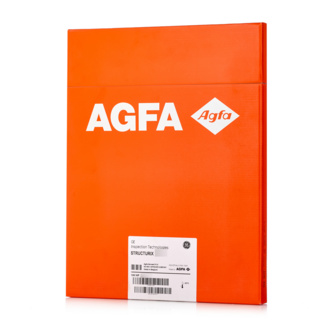

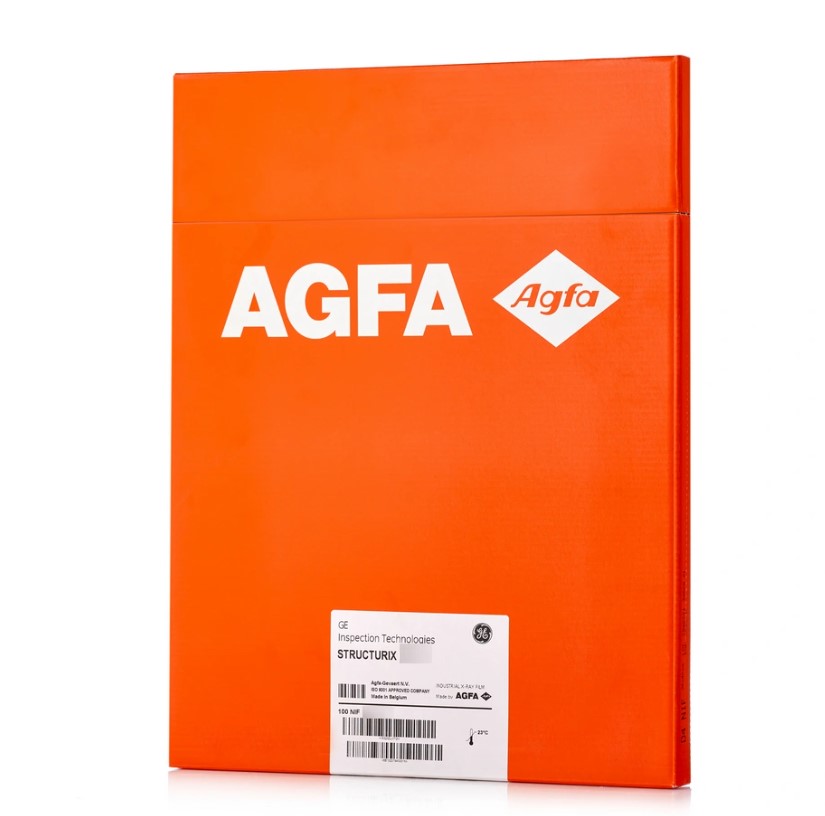

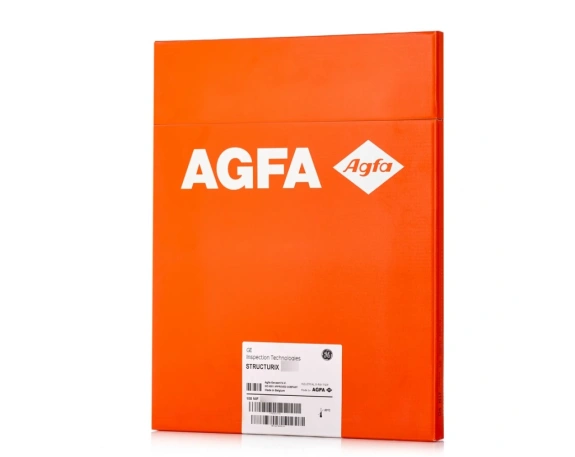

Плёнка D7 NIF 24×30 см AGFA предназначена для промышленного радиографического контроля сварных соединений, литых деталей, клееных и сотовых конструкций, а также элементов сложной геометрии. Увеличенный формат обеспечивает контроль больших поверхностей за меньшее количество экспозиций, повышая производительность работ.
Высокие показатели градиента (4,6 при D = 2 и 8,0 при D = 4 при ручной обработке) гарантируют уверенное выявление дефектов различной природы: пор, непроваров, включений и расслоений. Даже при автоматической фотообработке плёнка сохраняет стабильность контраста и высокой информативности изображений.
Назначение и возможности применения
Плёнка D7 AGFA используется для радиографического контроля, когда требуется обнаружение внутренних дефектов без повреждения изделия. Она подходит для металлов со средними и большими атомными числами, композитов, неметаллических и армированных материалов.
Низкая гранулярность (σD = 0,032) и высокое отношение сигнал/шум (до 144) обеспечивают чёткую визуализацию даже на сложных участках и при контроле объектов с переменной радиационной толщиной.
Плёнка показывает высокую эффективность при контроле стальных изделий от ~15 мм и выше, позволяя точно выявлять дефекты сварных и паяных соединений, наплавок и литых элементов.
Нужен расчёт экспозиции или подбор формата под конкретное изделие? Свяжитесь с нами — поможем настроить контроль правильно с первого раза.
Технологические преимущества
Плёнка D7 NIF 24×30 см AGFA сочетает высокую чувствительность и экономичность. ISO SPEED 320 позволяет уменьшить время экспозиции, а для получения оптической плотности D = 2 требуется доза всего 3,2 mGy, что сокращает нагрузку на источник излучения.
Стабильность характеристик при ручной и автоматической обработке делает плёнку универсальной для лабораторий и выездного контроля. Минимальный уровень шумов и высокая детализация изображения упрощают расшифровку результатов и соответствие стандартам.
Формат и упаковка
Плёнка поставляется в упаковке типа NIF — листы расположены в общем светонепроницаемом конверте без прокладок, что снижает стоимость и удобно для серийного применения.
Формат 24 × 30 см оптимален для контроля протяжённых сварных швов, труб и крупных деталей. Увеличенный размер листа позволяет сокращать количество экспозиций и ускоряет подготовку к контролю.
Гарантированный срок хранения — 3 года с даты выпуска.
Основные области применения
Плёнка D7 NIF 24×30 см AGFA используется для радиографического контроля:
● изделий сложной формы, включая монокристаллы и направленно-кристаллизованные детали;
● элементов из жаропрочных и высокотемпературных сплавов;
● конструкций из углепластиков, резины и армированных сборок;
● объектов с переменной радиационной толщиной при многоплёночных схемах;
● сварных соединений, наплавок и литых изделий из металлов со средними и большими атомными числами;
● клееных и сотовых конструкций авиационной и космической техники;
● электротехнических и электронных устройств;
● паяных соединений трубопроводов, радиаторов и турбинных элементов.
Типовые объекты контроля
Плёнка подходит для обследования труб малого и среднего диаметра, трубопроводных систем, сосудов под давлением, литых деталей из стали, титана, алюминия, меди и сплавов. Эффективна при контроле рабочих лопаток газовых и жидкостных турбин, корпусов насосов и компрессоров, арматуры и узлов авиационных систем.
Использование плёнки D7 NIF 24×30 см AGFA обеспечивает высокую информативность контроля без нарушения целостности изделия и полное соответствие международным и отраслевым стандартам.
Хотите подобрать оптимальный режим экспозиции или проконсультироваться по применению? Свяжитесь с нами — мы подберём решение под ваши задачи.
