Плёнка AGFA Structurix D7 NIF 35×43 см идеально подходит для промышленного радиографического контроля сварных швов, литых деталей, клееных конструкций и объектов сложной формы. Большой формат листа позволяет охватывать крупные зоны контроля за одну экспозицию, сокращая общее время работ и увеличивая производительность.
Высокие показатели градиента (4,6 при D = 2 и 8,0 при D = 4) обеспечивают уверенное выявление дефектов любой природы: пор, непроваров, включений и расслоений. При автоматической фотообработке плёнка сохраняет стабильность контраста и высокой информативности изображений.
Назначение и возможности применения
Плёнка AGFA Structurix D7 применяется для радиографического контроля, когда требуется обнаружение внутренних дефектов без повреждения изделия. Она подходит для металлов со средними и большими атомными числами, композитов и неметаллических материалов.
Низкая гранулярность (σD = 0,032) и высокое отношение сигнал/шум (до 144) обеспечивают чёткую визуализацию даже на сложных участках и при контроле объектов с переменной радиационной толщиной.
Плёнка показывает высокую эффективность при контроле стальных изделий от ~15 мм и выше, позволяя точно выявлять дефекты сварных и паяных соединений, наплавок и литых элементов.
Нужна консультация по подбору экспозиции или формата под конкретное изделие? Свяжитесь с нами — мы поможем настроить контроль без ошибок.
Технологические преимущества
Плёнка AGFA Structurix D7 NIF 35×43 см сочетает высокую чувствительность и экономичность. ISO SPEED 320 позволяет сократить время экспозиции без потери качества изображения, а для достижения оптической плотности D = 2 требуется доза всего 3,2 mGy, что снижает нагрузку на источник излучения и повышает эффективность контроля.
Стабильность характеристик при ручной и автоматической обработке делает плёнку универсальной для лабораторий и выездного контроля. Минимальный уровень шумов и высокая детализация изображения упрощают расшифровку результатов и соответствие стандартам.
Формат и упаковка

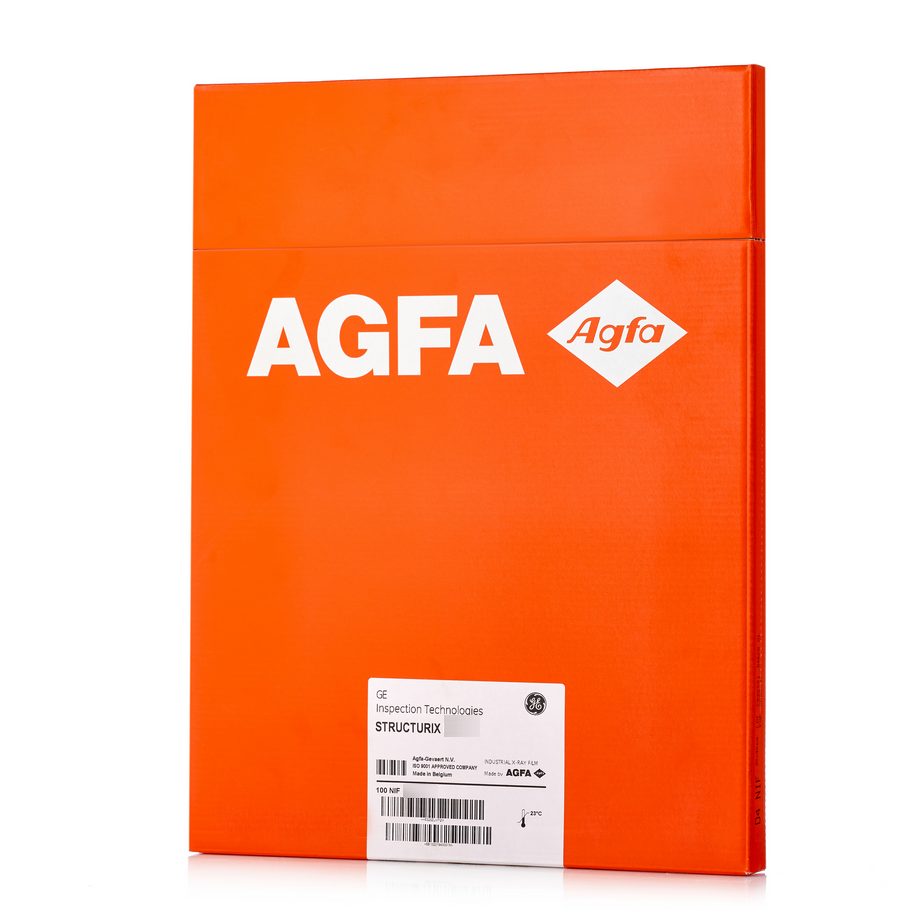

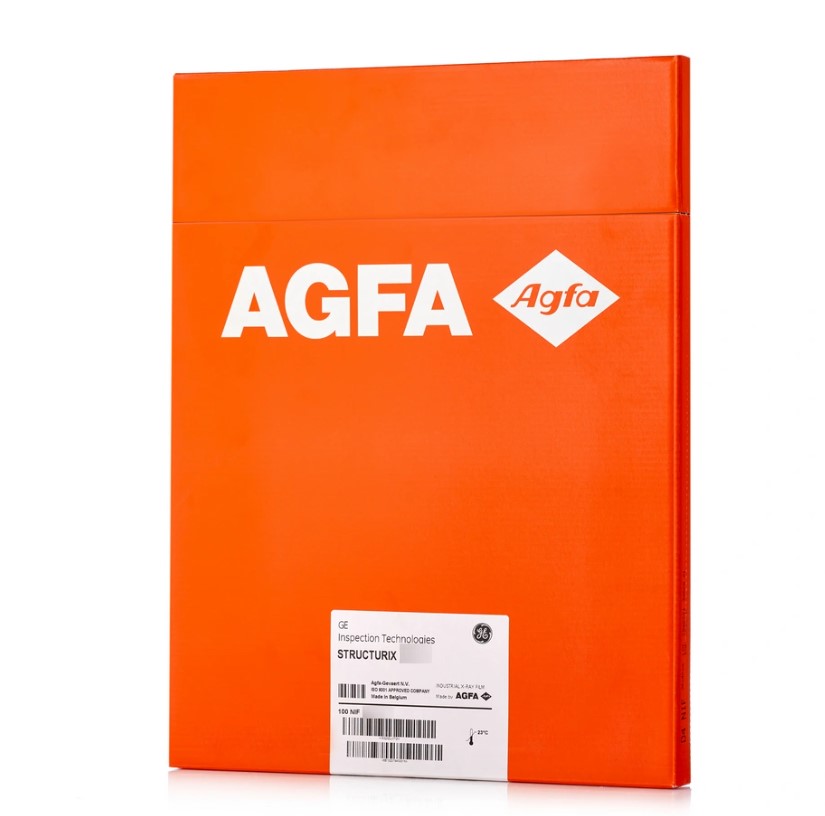

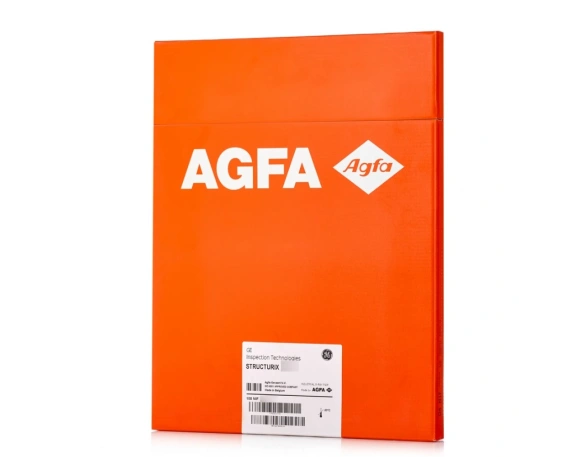

Плёнка поставляется в упаковке типа NIF — листы расположены в общем светонепроницаемом конверте без прокладок, что снижает стоимость и удобно для серийного применения.
Формат 35 × 43 см оптимален для контроля крупных деталей, протяжённых сварных швов и крупных поверхностей. Большой размер листа позволяет сокращать количество экспозиций и ускоряет подготовку к контролю.
Гарантированный срок хранения — 3 года с даты выпуска.
Основные области применения
Плёнка AGFA Structurix D7 NIF 35×43 см используется для радиографического контроля:
● объектов сложной формы, включая монокристаллы и направленно-кристаллизованные изделия;
● элементов конструкций из жаропрочных и высокотемпературных сплавов;
● конструкций из углепластиков, резины и армированных сборок;
● объектов с переменной радиационной толщиной при многоплёночных схемах;
● сварных соединений, наплавок и литых изделий из металлов со средними и большими атомными числами;
● клееных и сотовых конструкций авиационной и космической техники;
● электротехнических и электронных устройств;
● паяных соединений трубопроводов, радиаторов и турбинных элементов.
Типовые объекты контроля
Плёнка применяется для обследования труб малого и среднего диаметра, трубопроводных систем, сосудов под давлением, литых деталей из стали, титана, алюминия, меди и их сплавов. Эффективна при контроле рабочих лопаток газовых и жидкостных турбин, корпусов насосов и компрессоров, арматуры и узлов авиационных систем.
Использование плёнки AGFA Structurix D7 NIF 35×43 см обеспечивает высокую информативность контроля без нарушения целостности изделия и полное соответствие международным и отраслевым стандартам.
Хотите подобрать оптимальный режим экспозиции или проконсультироваться по применению? Свяжитесь с нами — мы подберём решение под ваши задачи.
