Плёнка Agfa Structurix D7 обеспечивает высокую чёткость и информативность изображений благодаря сбалансированным характеристикам:
-
Градиент контрастности: до 4,6 при D=2 и до 8,0 при D=4 (ручная обработка); до 4,5 при D=2 и 7,1 при D=4 (автоматическая обработка).
-
Низкая гранулярность: фактор sigma D = 0,032 обеспечивает чистоту снимка.
-
Высокое отношение сигнал/шум: до 144 при ручной проявке гарантирует выявление мелких несплошностей.
-
Эффективность: значение ISO SPEED 320 и доза всего 3,2 mGy для достижения плотности D=2 снижают нагрузку на источник излучения.
Не знаете, какой режим проявки выбрать? Наши специалисты помогут настроить контроль для максимальной точности и безопасности.
Преимущества
-
Высокая детализация: эффективна на сложных объектах и в многоплёночных схемах (в сочетании с Agfa Structurix D4 или D5).
-
Работа с тяжелыми сплавами: надёжные результаты при контроле металлов со средними и большими атомными числами.
-
Универсальность: подходит для сварных соединений, литых изделий, композитов и клееных конструкций.
-
Сложная геометрия: оптимальна для изделий с переменной радиационной толщиной.
Формат и упаковка

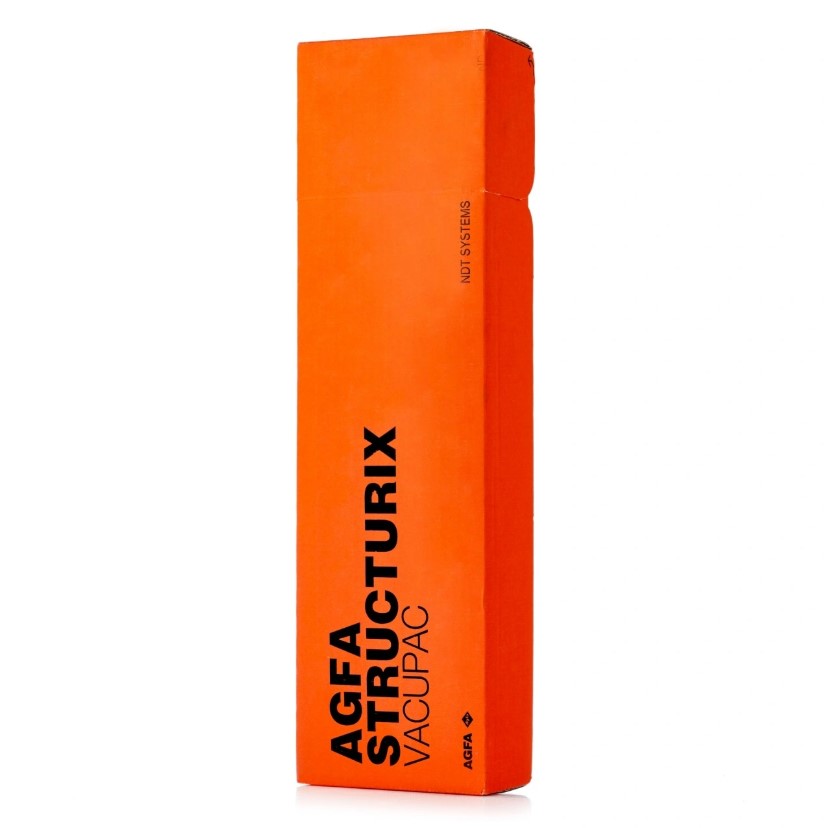

Плёнка поставляется в вакуумной упаковке Pb Vac (со вшитыми свинцовыми экранами 0,027 мм). Узкий формат 6x24 см удобен для контроля кольцевых швов труб малого диаметра и локальных участков сложных литых деталей. Вакуум обеспечивает идеальное прилегание плёнки к экранам, исключая воздушные прослойки и защищая материал от внешних факторов.
Применение
Используется для радиографического контроля:
-
Сварных соединений, наплавок и литых изделий;
-
Клееных конструкций и сотовых элементов авиакосмической техники;
-
Электротехнических и электронных устройств;
-
Изделий из жаропрочных сплавов и монокристаллов;
-
Паяных соединений трубопроводов, радиаторов и лопаток турбин.
Примеры объектов контроля: трубы малых и средних диаметров, трубопроводные системы, сосуды давления, корпуса насосов и редукторов, рабочие лопатки турбин, тройники и обвязки двигателей летательных аппаратов.
