Плёнка Agfa Structurix D7 демонстрирует исключительное качество изображений благодаря сбалансированным характеристикам:
-
Высокая контрастность (градиент): до 4,6 при D=2 и до 8,0 при D=4 (при ручной проявке), что гарантирует четкое разделение мелких деталей.
-
Низкая зернистость: фактор гранулярности sigma D = 0,032 обеспечивает чистоту снимка.
-
Высокое отношение сигнал/шум: (144–142) позволяет уверенно идентифицировать дефекты на фоне структуры материала.
-
Эффективность: ISO SPEED 320 и доза 3,2 mGy (для плотности D=2) сокращают время контроля и нагрузку на оборудование.
Получите консультацию по режимам контроля прямо сейчас! Наши специалисты помогут настроить процесс для ваших задач.
Преимущества
-
Максимальная детализация: эффективна при работе с объектами сложной геометрии и переменной толщины.
-
Работа с тяжелыми сплавами: надежные результаты для металлов со средними и большими атомными числами, включая жаропрочные составы.
-
Универсальность: подходит для композитов, углепластиков и неметаллических материалов.
-
Многоплёночный метод: стабильная работа в связке с плёнками других классов (Agfa Structurix D4 или D5).
-
Надежность: идеальна для ответственных сварных соединений, литых и клееных конструкций.
Формат и упаковка

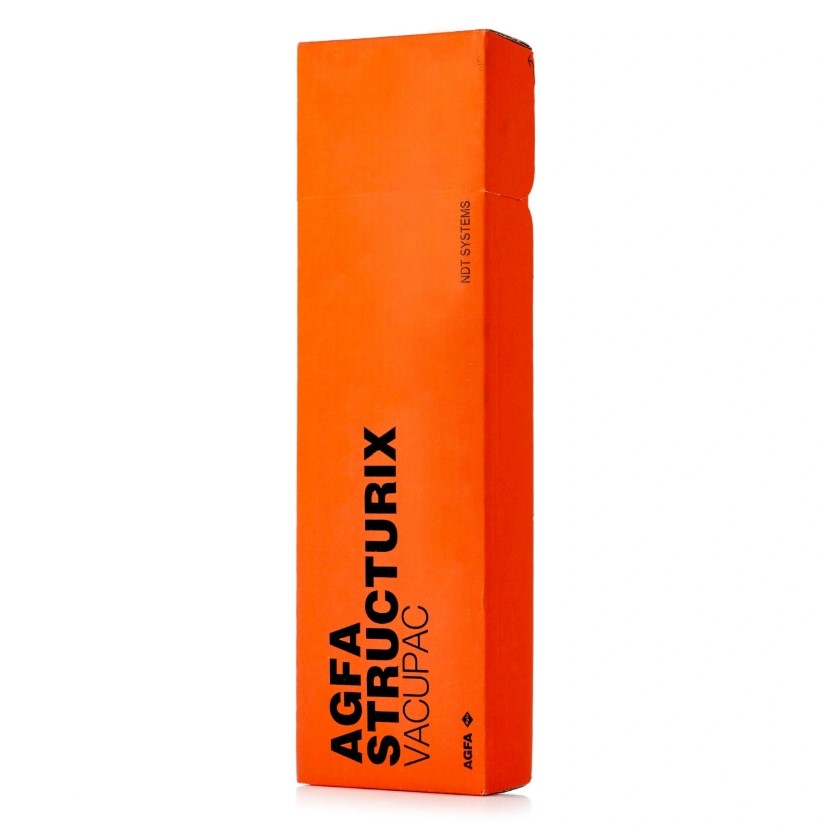

Плёнка поставляется в вакуумной упаковке Pb Vac (со вшитыми свинцовыми экранами 0,027 мм). Формат 6x48 см — самый длинный в линейке, что делает его незаменимым для контроля кольцевых швов трубопроводов большого диаметра и протяженных сварных соединений. Вакуумная технология обеспечивает плотный прижим плёнки к экранам по всей длине листа, исключая искажения.
Применение
Применяется для радиографического контроля:
-
Сварных соединений, наплавок и литых изделий средней и большой толщины;
-
Клееных конструкций и сотовых элементов авиационной и космической техники;
-
Электротехнических устройств и электронных компонентов;
-
Изделий из жаропрочных сплавов и деталей с направленной кристаллизацией;
-
Паяных соединений трубопроводов, радиаторов и лопаток турбин.
Примеры объектов контроля:
-
Сварные соединения всех типов (стыковые, угловые, тавровые);
-
Трубы малых и средних диаметров, трубопроводные системы, сосуды давления;
-
Стыки обвязки корпусов реакторов и теплообменных поверхностей;
-
Рабочие лопатки турбин с охлаждающими каналами;
-
Корпуса циркуляционных насосов, редукторов и компрессоров;
-
Запорная арматура для авиационных гидросистем;
-
Тройники, отводы и элементы двигателей летательных аппаратов.
