Плёнка Agfa Structurix D5 демонстрирует высокое качество изображений благодаря сбалансированным характеристикам:
-
Высокая контрастность (градиент): G = 4,6 при D=2 и G = 8,0 при D=4 (стабильно при ручной и автоматической проявке).
-
Низкая зернистость: фактор гранулярности sigma D = 0,026 (ручная) и 0,028 (автоматическая) обеспечивает чистоту снимка.
-
Высокое отношение сигнал/шум: до 177 (ручная проявка) гарантирует уверенную идентификацию мельчайших дефектов.
Многоплёночная технология контроля в связке с Agfa Structurix D4 или D7 позволяет эффективно обследовать объекты сложной формы и переменной радиационной толщины. Если вы сомневаетесь в выборе плёнки для конкретного объекта, получите профессиональную консультацию и убедитесь, что используете оптимальный материал
Преимущества
-
Максимальный формат: охват больших площадей сокращает время контроля и количество наложений плёнок.
-
Высокая детализация: эффективна при средних и больших толщинах (примерно 3–30 мм по стали).
-
Работа с металлами и сплавами: надёжные результаты для металлов с малыми и средними атомными числами, включая жаропрочные составы.
-
Универсальность обработки: стабильно высокое качество как при ручной, так и при автоматической фотообработке.
Формат и упаковка

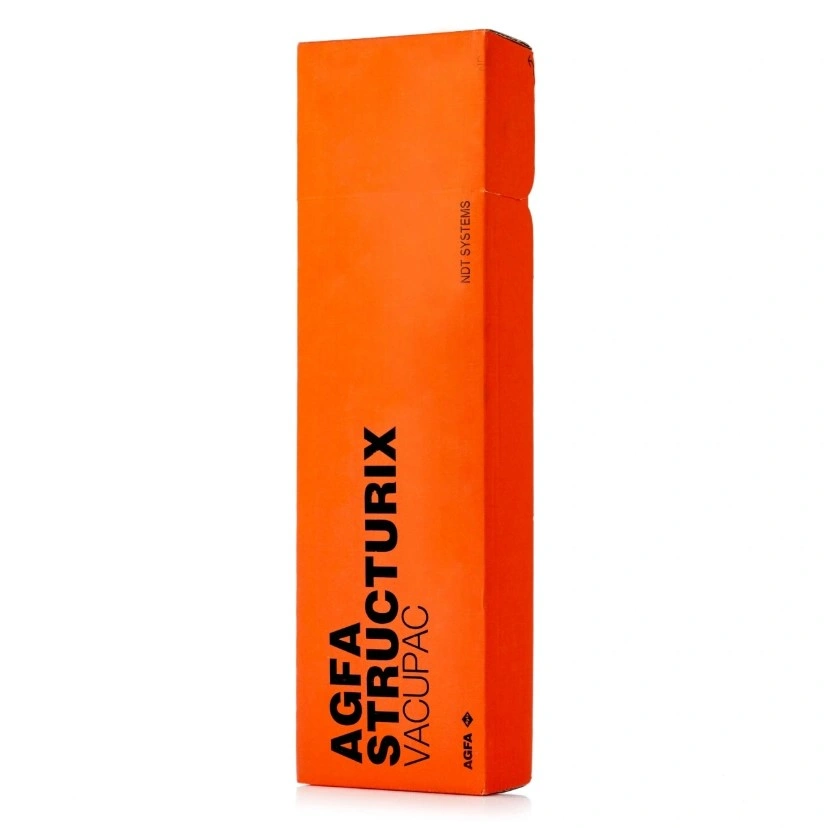

Плёнка поставляется в вакуумной упаковке Pb VacuPac (со вшитыми свинцовыми экранами 0,027 мм). Листы формата 35x43 см упакованы по 100 штук в коробке. Вакуумная герметизация обеспечивает идеальный контакт плёнки с экранами по всей площади листа, исключая искажения и защищая светочувствительный слой от внешних воздействий.
Применение
Используется для промышленного радиографического контроля:
-
Сварных соединений, наплавок и литых изделий;
-
Клееных соединений и сотовых конструкций авиационной и космической техники;
-
Электротехнических и электронных устройств;
-
Монокристаллических изделий, выращенных методом направленной кристаллизации;
-
Паяных соединений трубопроводов, радиаторов и лопаток турбин.
Примеры объектов контроля:
-
Сварные соединения всех типов (стыковые, угловые, тавровые);
-
Трубопроводные системы, байпасы, отводы, фланцы;
-
Обечайки и корпуса реакторов, ресиверов, сепараторов, автоклавов и резервуаров;
-
Трубные доски и поверхности для вварки теплообменных труб;
-
Литые патрубки и корпуса сосудов под давлением;
-
Камеры сгорания, форсунки и направляющие лопатки турбин.
