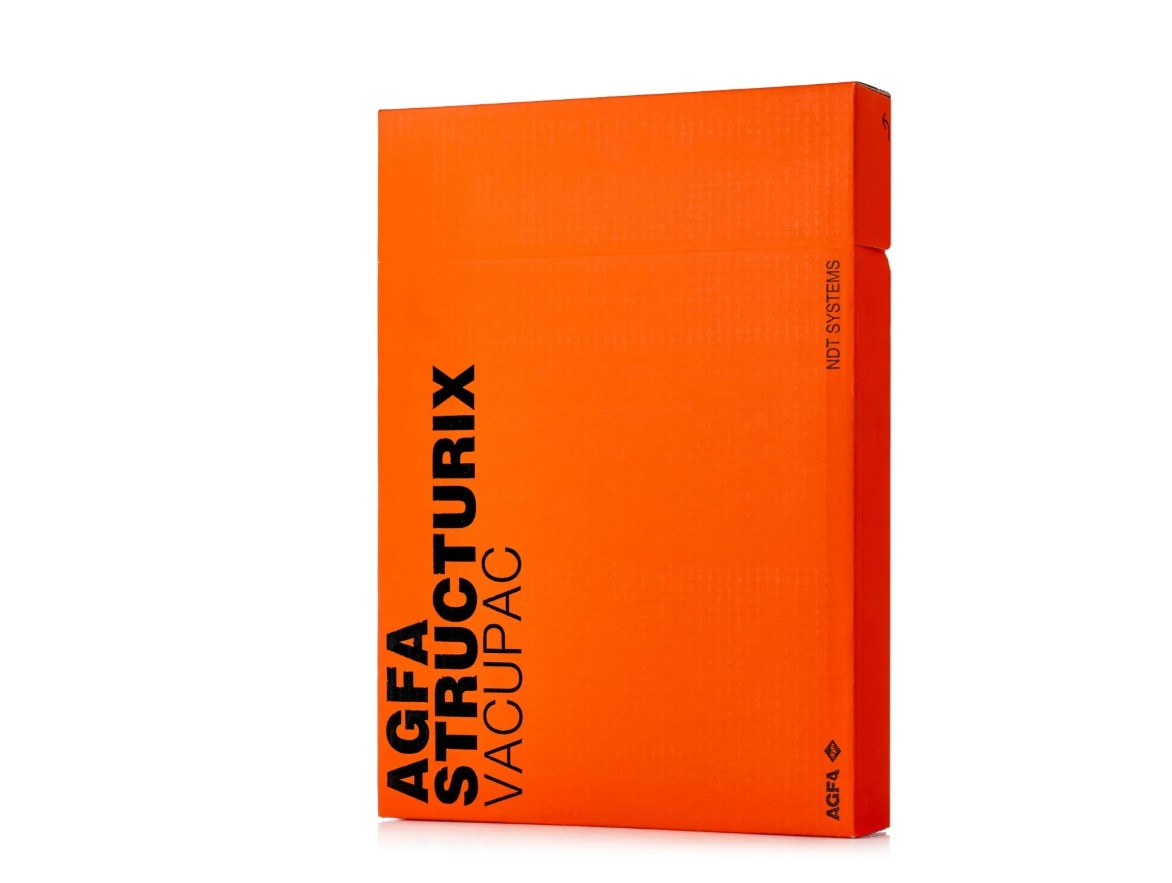

Рентгеновская пленка D5 Pb ETE 35*43см

AGFA

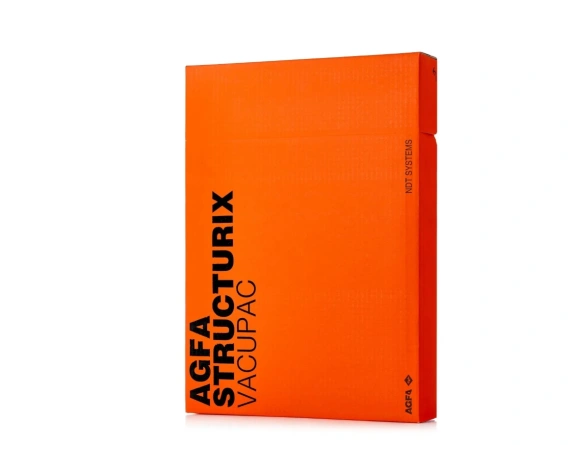

Рентгеновская пленка D5 Pb ETE 35*43см превью 1
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Радиографическая пленка для промышленного рентгеновского контроля класса С4 по классификации ISO 11699-1.

Поскольку плёнка AGFA D5 по чувствительности к излучению занимает промежуточное положение среди плёнок AGFA D4 и AGFA D7, то она используется при контроле сложных профилей по многоплёночной технологии при зарядке в кассету сразу нескольких плёнок с различной чувствительностью.

Особенно важную роль играет при контроле таких объектов, как угловые сварные соединения в тяжёлом машиностроении при контроле атомных реакторов, парогенераторов, сосудов давления, турбинных лопаток компрессоров и двигателей.

Основная отрасль, в которой используется пленка D5, авиастроение.

Плёнка D5 может использоваться со свинцовыми усиливающими экранами или при непосредственной экспозиции без экранов.

Упаковка Pb ETE: Каждый лист, помещенный между двумя свинцовыми экранами толщиной 0,027мм, упакован в отдельный светонепроницаемый конверт.

Пленка в такой упаковке предназначена для работы с энергиями свыше 100 кВ.

Этот тип упаковки удобен тем, что не требуется подготовки пленки к работе в темной фотокомнате. Ее достаточно вынуть из общей коробки и можно проводить контроль.

В отличие от пленки в вакуумной упаковке данный тип пленки позволяет укладывать конверты с пленкой вплотную, край к краю.

Пленка Pb ETE упаковывается в картонную коробку по 100 конвертов.

Размер пленки 24х30 см. Пленку в такой упаковке, в отличие от упаковок NIF и FW, не разрезают в лабораториях на другие форматы. Для небольших объектов используют пленки уже произведенных меньших форматов.

Гарантированный срок годности: 3 года с даты выпуска.



Характеристики

Плёнка D5 имеет следующие технические Характеристики принятые в международных и стандартах РФ (ISO 11699-1, ГОСТ ИСО 17636-1):



 Характеристика

Ручная фотообработка

Автоматическая фотообработка

Класс по ISO 11699-1

C4

C4

Градиент G при D=2

4,6

4,6

Градиент G при D=4

8,0

8,0

Фактор гранулярности, σD

0,026

0,028

Отношение сигнал/шум, G / σD

177

169

ISO SPEED  (ИСО скорость)*

160

200

DOSE (доза) при D=2, mGy

4,4

4,6



*относительно ISO SPEED D4 = 100



Применение

  1. Радиографический контроль больших толщин с применением ускорителей электронов и источников с радионуклидом 60Со.
  2. Радиографический контроль сварных соединений из металлов с малыми и средними атомными числами в диапазоне малых и средних толщин (≈ 3 ÷ 30 мм по стали).
  3. Радиографический контроль клееных соединений и конструкций, включая сотовые и узлы элементов изделий для авиакосмической техники.
  4. Радиографический контроль изделий сложной конфигурации с применением многопленочной технологии контроля.
  5. Радиографический контроль электротехнических и электронных устройств.
  6. Радиографический контроль изделий из жаропрочных сплавов: турбинных лопаток, камер сгорания и т.п.
  7. Радиографический контроль монокристаллических изделий, выращенных методом направленной кристаллизации металла.
  8. паяных соединений: топливных и масляных трубопроводов радиаторов, лопаток турбин и др.

Примеры

  • сварные соединения различных конструкций: стыковые, угловые, тавровые и торцевые, выполненные различными способами и видами сварки из сталей аустенитных, перлитных, мартенситных и других сплавов, включая жаропрочные никелевые и хромоникелевые, а также сплавы на основе цветных металлов;
  • трубопроводные системы и врезки, байпасы и отводы, фланцы;
  • обечайки и корпуса реакторов, ресиверов, сепараторов, скрубберов, автоклавов, накопителей и резервуаров; трубные доски и другие формы поверхностей для вварки теплообменных труб;
  • литьё из стали, чугуна, титановых, алюминиевых, магниевых, медных и других сплавов, в т.ч. для электротехнических устройств;
  • направляющие лопатки газовых и жидкостных турбин;
  • литые патрубки, обечайки и корпуса сосудов давления;
  • камеры горения, форсунки; литые фланцы и отводы;
  • изделия сложной конфигурации с применением многопленочной технологии контроля;
  • элементы тормозных устройств, ограночные диски.



Бренд
AGFA
