Рентгеновская пленка D7 Pb ETE 24*30см

Рентгеновская пленка D7 Pb ETE 24*30см превью 1
Бесплатная презентация на объекте клиента
Лучшие цены

Пленка D7 обеспечивает выполнение требований 1-го класса чувствительности контроля ГОСТ 7512-82 и уровня контроля класса ’’В’’ по стандарту ГОСТ ИСО 17636-1. Это относится к тем диапазонам радиационных толщин, которые соответствуют плёночным системам класса С5 по стандарту ISO 11699-1.

Плёнка D7 регистрирует достаточно широкий диапазон интенсивностей излучения, что позволяет получать контрастные снимки при просвечивании разнотолщинных участков объектов контроля.

Пленка D7 предназначена для радиографического контроля:

  • металлов со средними и большими атомными числами;
  • сварных и паяных соединений, литья, композитов, пластиков, керамики, резины;
  • стальных объектов малой и средней толщины (экономически эффективен выбор в диапазоне от 10 мм и более с учётом баланса факторов качества контроля и производительности);
  • объектов из цветных металлов, в том числе, изделий из легких металлов большой толщины;
  • при просвечивании совместно с рентгеновскими аппаратами импульсными и постоянного потенциала, радионуклидными источниками и ускорительной техникой;
  • при просвечивании разнотолщинных конструкций по многоплёночной технологии (обычно в сочетании с плёнками D4, D5).

Плёнка D7 может использоваться со свинцовыми усиливающими экранами или при непосредственной экспозиции без экранов.

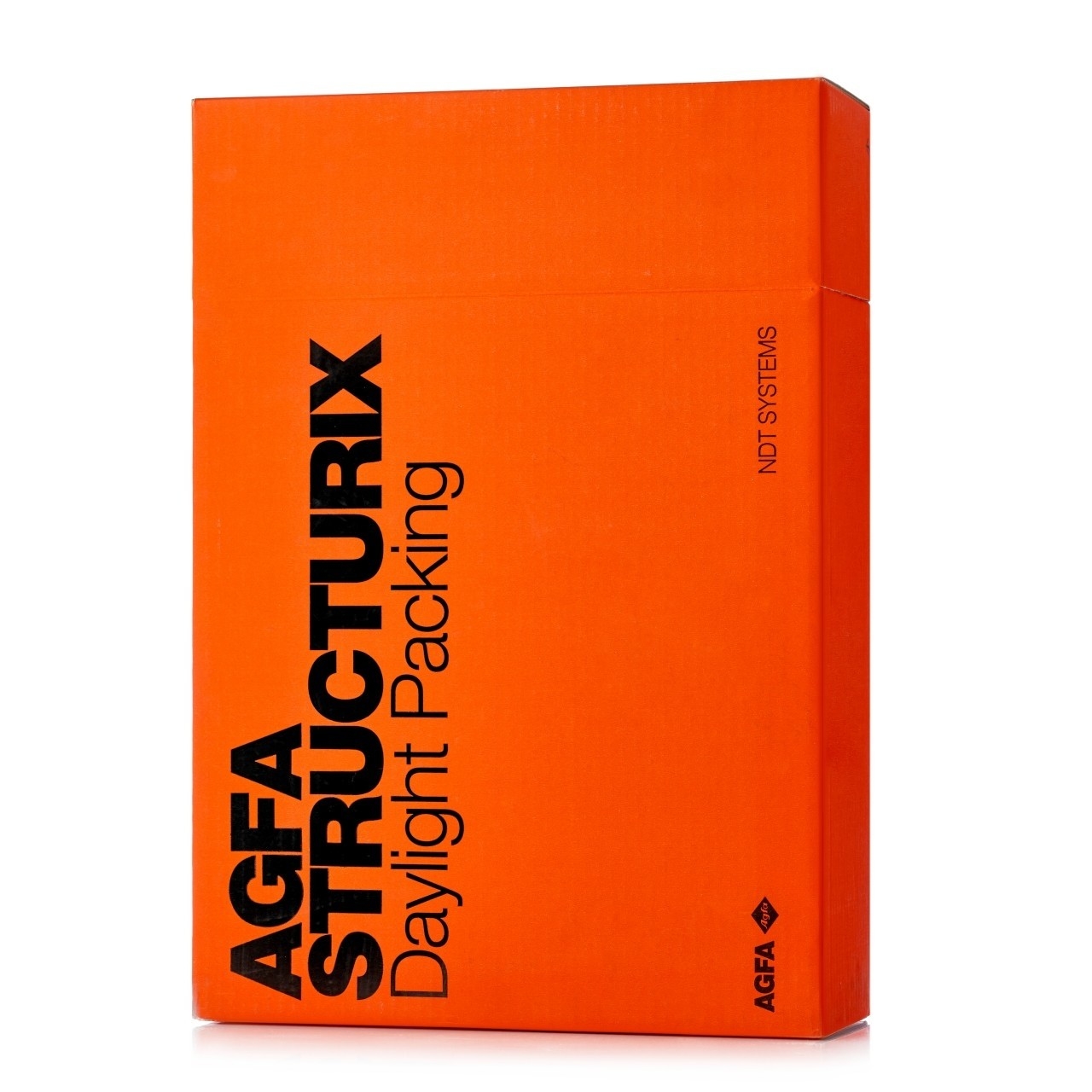

Упаковка Pb ETE: Каждый лист, помещенный между двумя свинцовыми экранами толщиной 0,027мм, упакован в отдельный светонепроницаемый конверт.

Пленка в такой упаковке предназначена для работы с энергиями свыше 100 кВ.

Этот тип упаковки удобен тем, что не требуется подготовки пленки к работе в темной фотокомнате. Ее достаточно вынуть из общей коробки и можно проводить контроль.

В отличие от пленки в вакуумной упаковке данный тип пленки позволяет укладывать конверты с пленкой вплотную, край к краю.

Бумажный конверт также может использоваться для упрощения хранения пленок и защиты их после использования.

Пленка Pb ETE упаковывается в картонную коробку по 100 конвертов.

Размер пленки 24х30 см. Пленку в такой упаковке, в отличие от упаковок NIF и FW, не разрезают в лабораториях на другие форматы. Для небольших объектов используют пленки уже произведенных меньших форматов.

Вес одной упаковки пленки ~ 14.2 кг.

Гарантированный срок годности: 3 года с даты выпуска.



Характеристики

Плёнка D7 имеет следующие технические характеристики принятые в международных и стандартах РФ (ISO 11699-1, ГОСТ ИСО 17636-1):



 Характеристика

Ручная фотообработка

Автоматическая фотообработка

Класс по ISO 11699-1

C5

C5

Градиент G при D=2

4,6

4,5

Градиент G при D=4

8,0

7,1

Фактор гранулярности, σD

0,032

0,032

Отношение сигнал/шум, G / σD

144

142

ISO SPEED (ИСО скорость)*

320

320

DOSE (доза) при D=2, mGy

3,2

3,2



*относительно ISO SPEED D4 = 100



Применение

  1. Радиографический контроль объектов сложной конфигурации, в том числе изделий, выращенных методом направленной кристаллизации.
  2. Радиографический контроль изделий и отдельных элементов конструкций из жаропрочных материалов.
  3. Радиографический контроль полуфабрикатов и конструкций из неметаллических материалов, например, из волоконных углепластиков, резин, армированных сборок.
  4. Радиографический контроль объектов с переменной радиационной толщиной или сложной конфигурации по многоплёночной технологии.
  5. Радиографический контроль сварных соединений, наплавок и литых изделий из металлов со средними и большими атомными числами в диапазоне средних и больших толщин (по стали ≈ от 15 мм и выше).
  6. Радиографический контроль клееных соединений и конструкций, включая сотовые и узлы элементов изделий для авиакосмической техники.
  7. Радиографический контроль электротехнических и электронных устройств.
  8. Радиографический контроль изделий из жаропрочных сплавов: турбинных лопаток, камер сгорания и т.п.
  9. Радиографический контроль монокристаллических изделий, выращенных методом направленной кристаллизации металла.
  10. паяных соединений: топливных и масляных трубопроводов радиаторов, лопаток турбин и др.

Примеры

  • сварные соединения различных конструкций: стыковые, угловые, тавровые и торцевые, выполненные различными способами и видами сварки из сталей аустенитных, перлитных, мартенситных и других сплавов, включая жаропрочные никелевые и хромоникелевые, а также сплавы на основе цветных металлов;
  • трубы малых и средних диаметров;
  • трубопроводные системы;
  • сосуды давления;
  • стыки обвязки корпусов реакторов и теплообменных поверхностей;
  • сварные соединения адсорберов, десорберов, секционных и секторных отводов, тройников, разветвителей потоков;
  • литьё из стали, чугуна, титановых, алюминиевых, магниевых, медных и других сплавов;
  • рабочие лопатки газовых и жидкостных турбин с охлаждающими каналами и разнотолщинными участками в галтельных переходах пера в хвостовик;
  • корпуса циркуляционных насосов, компрессоров, редукторов;
  • запорная и регулирующая арматура для авиационных систем гидравлики;
  • тройники, отводы, переходники для трубопроводов;
  • обвязки двигателей летательных аппаратов.



Бренд
AGFA
