РТ-5Д – это радиографическая пленка с мелкозернистой структурой. Ее используют при проведении неразрушающего контроля с использованием дефектоскопов различного типа. Пленку можно применять для проведения исследований с разными излучателями: гамма-частиц, тормозного излучения ускорителей частиц, рентгеновского излучения. Область применения пленки очень обширна: обследование целостности трубопроводов небольшого диаметра, контроля качества изделий, выполненных методом литья, сварных швов, пайки.
Рентгенографическая пленка РТ-5Д изготовлена по ТУ 6-41-1576-93. Основа изготовлена из полиэтилентерефлата, имеет толщину 175 мкм. Основа прокрашена на всю глубину, имеет голубой цвет. Класс чувствительности – C4 (по стандарту EN 584-1).
Чтобы обеспечить сохранность эксплуатационных свойств готовые листы упаковывают в светозащитные пакеты из полиэтилена. Он влагонепроницаем, инертен к фотографическим слоям пленки. Такая упаковка не вредит пленке и обеспечивает ее защиту от внешней среды. Дополнительно каждый лист в упаковке проложен белой бумагой.
Обработка пленки может быть ручной и автоматической. При проявке в проявочных машинах применяют отечественные химические реактивы. Процесс проявки зависит от вида используемой машины, по инструкции к ней.
Для ручной обработки рентгенографической пленки РТ-5Д используют проявитель Рентген-2ТП, фиксаж Рентген-2ТФ. При использовании этих реагентов время проявки составляет всего 4-8 минут при температуре 20 градусов. Максимальное время фиксирования – 15 минут при тех же температурных условиях.
Преимущества
- Эмульсионные и защитные слои листов имеют повышенную задубленность.
- Показатель чувствительности 6-7, благодаря чему применение пленки позволяет сделать процесс дефектоскопии более эффективным, увеличить производительность. Также высокая чувствительность помогает продлить ресурс эксплуатации источников ионизирующего излучения.
- Пленку можно использовать со усиливающими экранами из свинца или без них.
Хранение
Чтобы сохранить эксплуатационные характеристики пленки РТ-5Д в течение всего срока годности, необходимо обеспечить правильные условия хранения:
- Помещение должно быть хорошо вентилируемое.
- Температура воздуха в складском помещении – 14-22 градуса.
- Оптимальная влажность воздуха – не менее 50 и не более 70%.
- Пленка складируется в потребительской таре на стеллажах.
- Рядом с рентгенографической пленкой нельзя хранить светящиеся составы, радиоактивные вещества.
Хранить пленку РТ-5Д можно в течение 2 лет с момента изготовления.

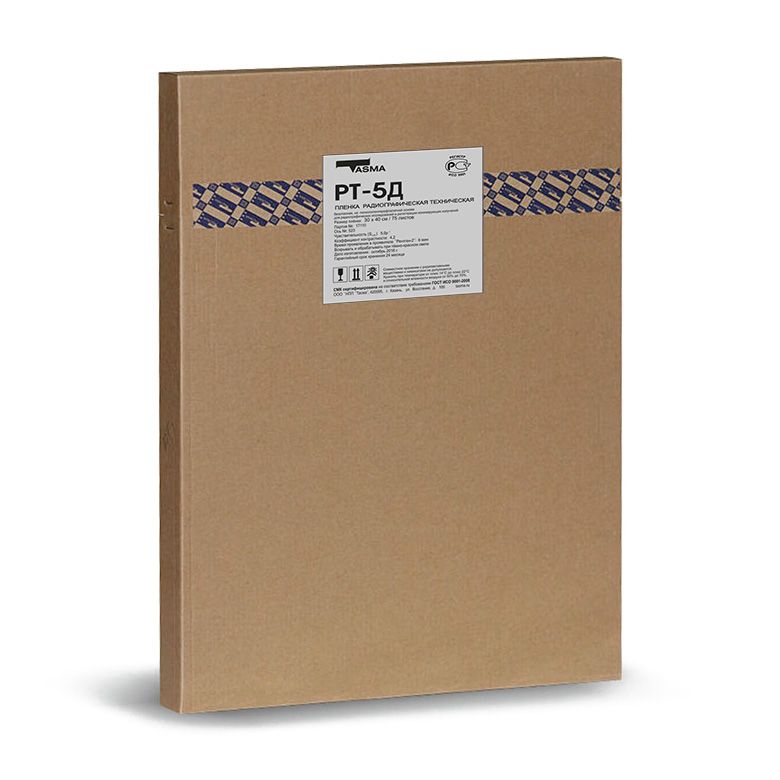

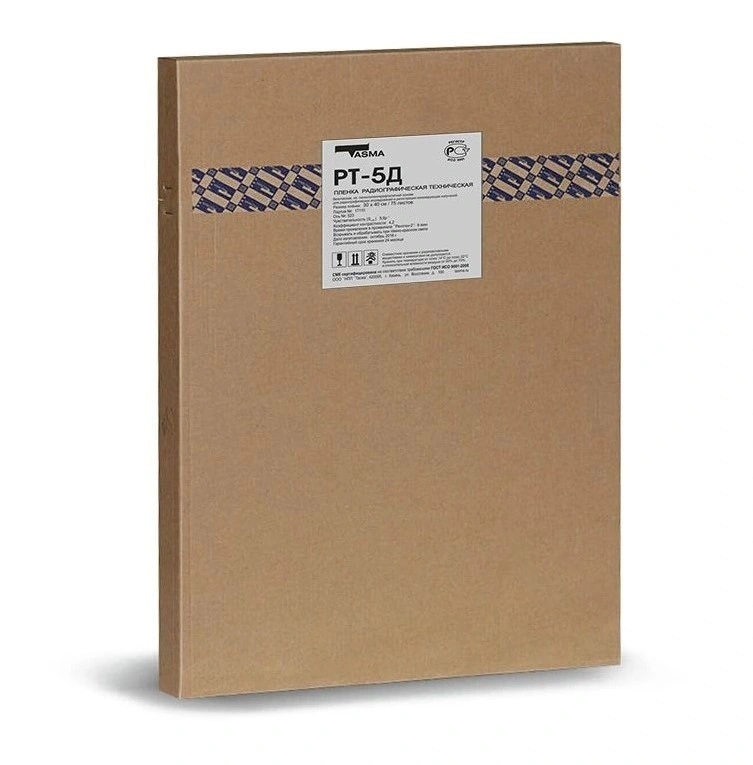

В одну пачку упаковывается по 75 листов пленки. Упаковка сопровождается сертификатом качества.
Вместе с рентгеновской пленкой РТ-5Д в нашем каталоге вы можете подобрать необходимые дополнительные материалы:
- Химические реактивы Agfa Structurix, Kodak Industrex, Fujifilm, Тасма и др.
- Изделия для обеспечения контроля (держатели, кассеты, знаки для маркировки и т.д.).
- Проявочные принадлежности (универсальные шаблоны для оценки качества сварных соединений, денситометры, ЛОПД, трафареты и пр.).
|
Класс |
C4 |
|
Упаковка |
NIF |
