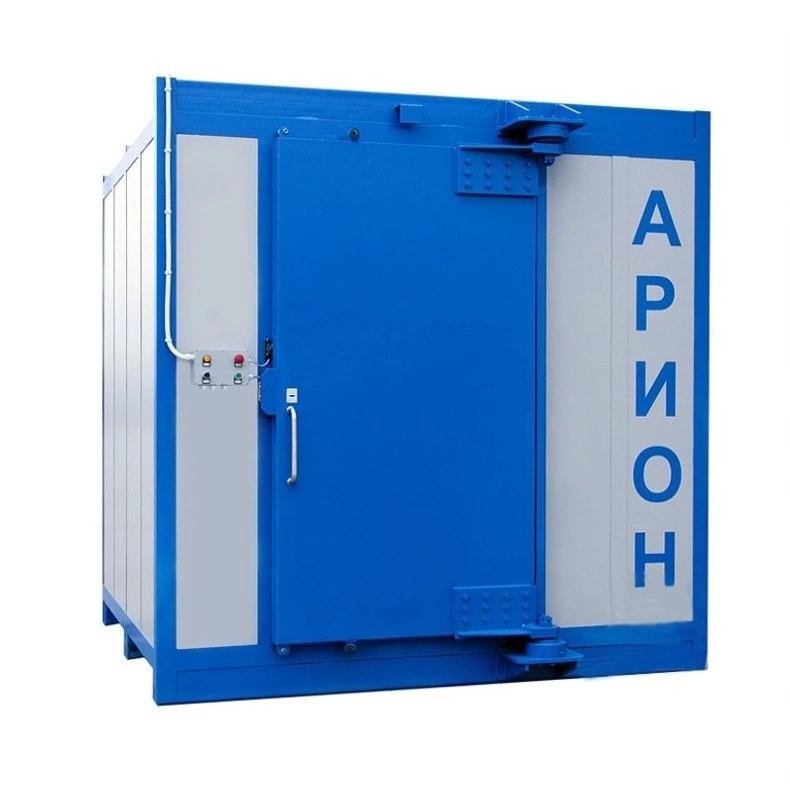

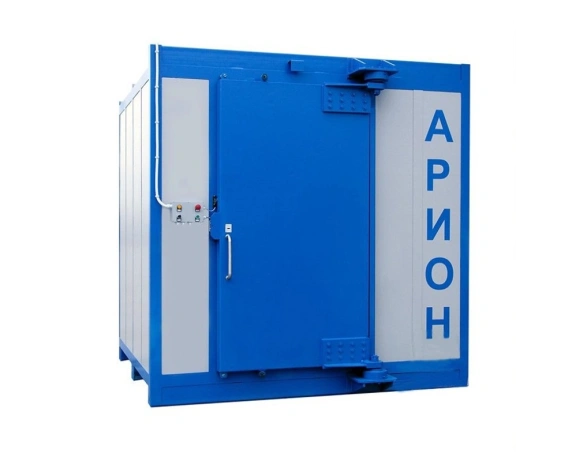

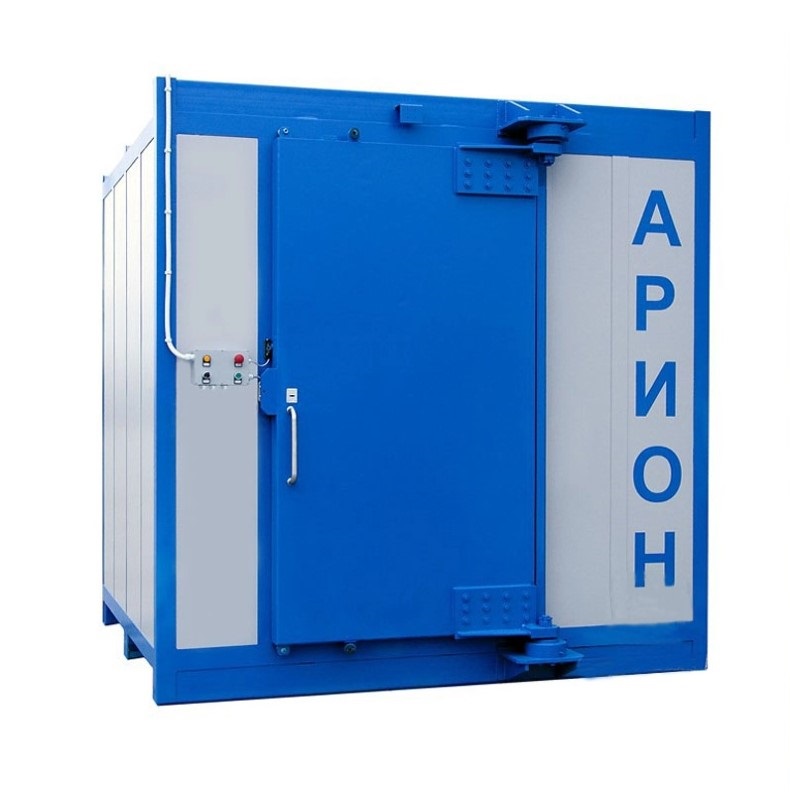

Универсальная защитная камера предназначена для выполнения рентгеновского контроля в условиях заводских лабораторий и промышленных площадок, где особенно важны безопасность персонала и стабильность результатов. Конструкция камеры позволяет организовать рабочее место без дополнительной радиационной защиты помещения, что снижает затраты на внедрение и ускоряет запуск контрольных операций.
Подбираете оборудование под конкретные задачи? Получите консультацию и рекомендации по оптимальной конфигурации камеры.
Корпус камеры изготовлен из прочной стали с интегрированным свинцовым экранированием, рассчитанным на интенсивную эксплуатацию. Толщина защитного слоя составляет 16 мм, что обеспечивает надежное поглощение излучения при работе с источниками высокой мощности. За счет этого уровень дозовой нагрузки за пределами камеры остается минимальным: на расстоянии 10 см от поверхности мощность дозы не превышает 1,0 мкЗв/ч, подтверждая высокий уровень радиационной безопасности.
Камера рассчитана на применение технологий, где используется радиографический метод, обеспечивающий детальную визуализацию внутренней структуры изделий. Поддержка оборудования с анодным напряжением до 250 кВ и током до 4 мА позволяет применять камеру для широкого спектра производственных задач, включая контроль ответственных элементов и узлов.
Просторное внутреннее рабочее пространство размером 2500 × 2100 × 2150 мм обеспечивает удобное размещение источника излучения, объекта контроля и детектора. Такая компоновка особенно востребована при выполнении радиографического контроля сварных соединений, где критически важны точное позиционирование и стабильность геометрии системы. Конфигурация манипуляторов подбирается индивидуально с учетом особенностей изделия и требований контроля.
Для удобства загрузки предусмотрена распашная дверь с проемом 1100 × 1850 мм, что упрощает работу с габаритными объектами. Внешние размеры камеры (2630 × 2509 × 2610 мм) и масса около 10 000 кг обеспечивают высокую устойчивость конструкции, снижая влияние вибраций и повышая надежность при длительной эксплуатации.
Безопасность работы реализована на нескольких уровнях. Камера оснащена вытяжной вентиляцией, системой блокировок, исключающих включение оборудования при открытой двери, а также защитой от ее самопроизвольного открывания во время работы. Для экстренных ситуаций предусмотрены кнопки аварийного отключения, размещенные внутри и снаружи камеры. Световое табло «Рентгеновское просвечивание» обеспечивает наглядную индикацию активного режима.
Подвод кабелей питания и управления осуществляется через специальный защитный ввод, сохраняющий целостность экранирующего контура. Камера совместима с оборудованием серий МАРТ, ERESCO, АРСЕНАЛ и РПД, что позволяет применять ее в составе систем радиографического неразрушающего контроля в различных отраслях промышленности.
Благодаря сочетанию высокой степени защиты, гибкости конфигурации и продуманной эргономики камера становится надежным инструментом для решения сложных задач промышленного контроля в условиях серийного и индивидуального производства.
