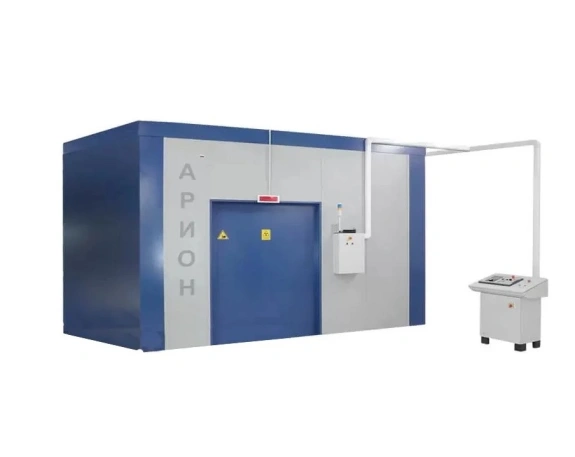

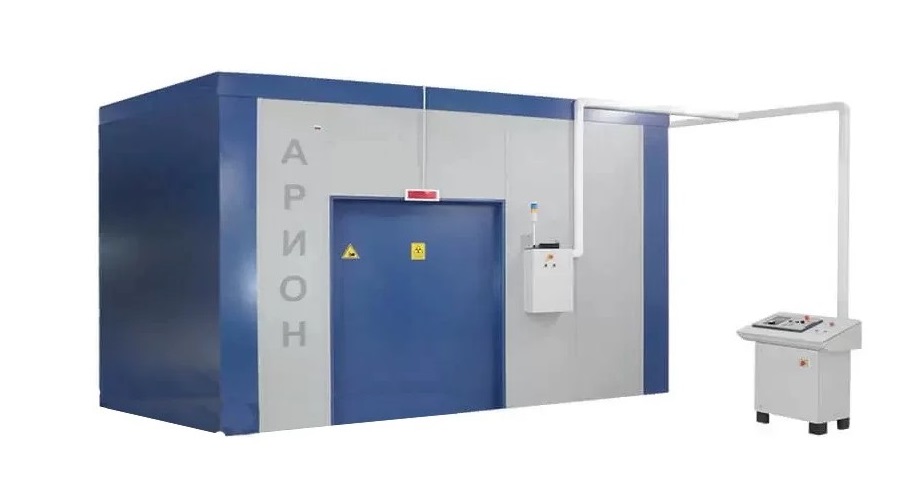

Камера радиационной защиты Арион-40.30.30.06 изготавливается в соответствии с ТУ 6968-014-96651179-2015 и предназначена для работы с рентгеновскими аппаратами с анодным напряжением до 160 кВ. Камера обеспечивает ослабление первичного и рассеянного излучения до безопасных значений в соответствии с действующими нормами. Дополнительная радиационная защита не требуется. Универсальная камера для контроля крупногабаритных изделий в условиях заводских лабораторий.
Камера представляет собой сборно-разборную конструкцию, состоящую из металлического каркаса и закрепленных на нем панелей, выполненных из стали и свинца. К месту монтажа камера доставляется разобранном виде, окончательная сборка и покраска камеры осуществляется в месте её стационарного размещения. Для загрузки объекта контроля предусмотрена автоматизированная сдвижная дверь, оборудованная системой защитных блокировок. Для ввода высоковольтного кабеля рентгеновского аппарата используется свинцовый рентгенозащитный кожух-лабиринт. Система вытяжной вентиляции так же оборудована свинцовым рентгенозащитным лабиринтом. Камера радиационной защиты АРИОН-40.30.30.06 оснащена системой безопасности и светозвукового оповещения, автоматически отключающей подачу излучения в момент открывания дверей. Для светозвуковой сигнализации и индикации режимов работы рентгеновского аппарата используется сигнальная лампа-вспышка и световое табло "Рентгеновское просвечивание".
|
Напряжение на аноде рентгеновского аппарата, кВ |
до 160 |
|
Ток на аноде рентгеновского аппарата при максимальном напряжении, мА |
до 6 |
|
Толщина свинцового слоя, мм |
6 |
|
Мощность дозы на расстоянии 10 см от поверхности, мкЗв/ч |
менее 1,0 |
|
Габаритные размеры камеры наружные (Ш х Г х В), мм |
4315 х 3390 х 3150 |
|
Внутренние размеры камеры (Ш х Г х В), мм |
4000 х 3000 х 2900 |
|
Размеры дверного проема (Ш х В), мм |
1500 х 2000 |
|
Масса камеры, кг |
9 000 |
