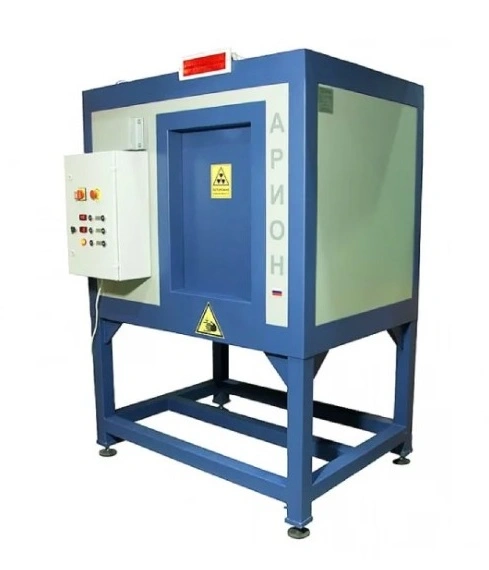

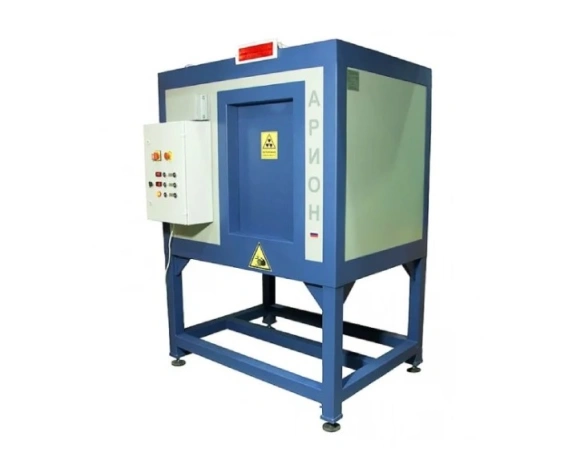

Рентгенозащитная камера АРИОН-13.09.09.08 разработана для выполнения высокоточного радиографического контроля изделий и узлов в лабораторных и производственных условиях. Конструкция камеры позволяет организовать полноценное рабочее место без дополнительного радиационного экранирования помещения, что сокращает затраты на внедрение рентгеновского контроля и ускоряет ввод оборудования в эксплуатацию.
Подбираете оборудование под конкретные задачи контроля? Получите консультацию и рекомендации по оптимальной конфигурации камеры под ваш источник излучения и объекты контроля.
Корпус камеры изготовлен из прочной стальной конструкции с интегрированным свинцовым экранирующим слоем толщиной 8 мм. Такой уровень защиты обеспечивает надёжное поглощение излучения при работе с рентгеновскими аппаратами напряжением до 200 кВ и током на аноде до 1,5 мА. Мощность дозы на расстоянии 10 см от поверхности камеры не превышает 1,0 мкЗв/ч, что соответствует требованиям радиационной безопасности для персонала.
Камера оснащена системой автоматизированного вертикального перемещения рентгеновского аппарата с диапазоном 610 мм, а также механизмом ручного регулирования угла наклона пучка рентгеновского излучения в пределах ±60°. Такое сочетание позволяет точно настраивать геометрию контроля и получать стабильные результаты при обследовании изделий сложной формы.
Поворотно-передвижной стол обеспечивает автоматизированное горизонтальное перемещение по оси X в диапазоне 400 мм и ручное вращение на 360°. Диаметр стола составляет 400 мм, что позволяет надёжно фиксировать и позиционировать объекты контроля, обеспечивая равномерную экспозицию и высокую воспроизводимость измерений.
Внутренние размеры камеры 1300 × 900 × 900 мм оптимальны для контроля деталей средних габаритов. Наружные размеры 1455 × 1265 × 2110 мм и масса около 1 800 кг обеспечивают устойчивость конструкции и минимальное влияние вибраций в процессе эксплуатации. Для удобства загрузки изделий камера оснащена дверью с проёмом 500 × 750 мм.
Система безопасности включает блокировки, исключающие включение рентгеновского аппарата при открытой двери, а также световую индикацию активного режима излучения, что повышает уровень защиты оператора и надёжность эксплуатации оборудования.
Рентгеновская камера АРИОН-13.09.09.08 является эффективным решением для радиографического неразрушающего контроля, сочетая высокий уровень радиационной защиты, расширенные возможности позиционирования и эргономичную конструкцию.
