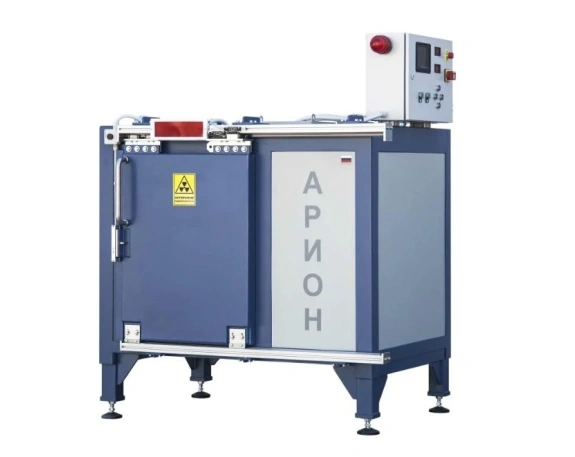

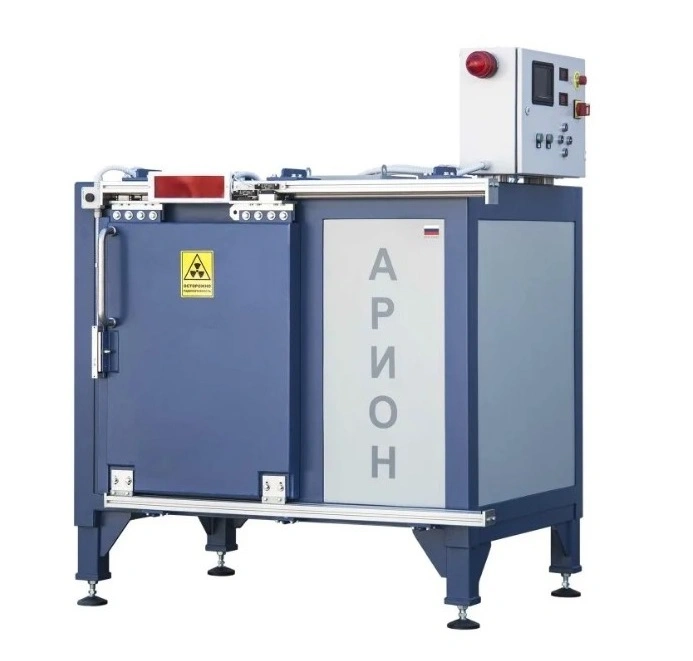

Рентгенозащитная камера АРИОН-14.10.10.08 разработана для выполнения радиографического контроля изделий, в том числе катушек и цилиндрических объектов, в лабораторных и производственных условиях. Конструкция камеры позволяет организовать полноценное рабочее место без дополнительного радиационного экранирования помещения, что снижает затраты на внедрение контроля и ускоряет ввод оборудования в эксплуатацию.
Подбираете рентгеновскую камеру под конкретные изделия или типы катушек? Получите консультацию и рекомендации по оптимальной конфигурации камеры под ваши задачи контроля.
Корпус камеры выполнен из прочной стальной конструкции с интегрированным свинцовым экранирующим слоем толщиной 8 мм. Такой уровень защиты рассчитан на работу с рентгеновскими аппаратами напряжением до 200 кВ и током на аноде до 3 мА. Мощность дозы на расстоянии 10 см от поверхности камеры не превышает 1,0 мкЗв/ч, что соответствует требованиям радиационной безопасности для персонала.
Камера оснащена механизмами вертикального и горизонтального перемещения рентгеновского аппарата. Диапазон вертикального перемещения составляет 450 мм, а горизонтального — 240 мм, что позволяет точно позиционировать источник излучения относительно объекта контроля и оптимизировать геометрию экспозиции. Такая компоновка особенно эффективна при контроле катушек с максимальным диаметром до 700 мм, где требуется стабильное и воспроизводимое позиционирование.
Внутренние размеры рабочей зоны 1400 × 1000 × 1000 мм обеспечивают удобное размещение объектов контроля и детекторов различных типов. Наружные габариты камеры составляют 1538 × 1192 × 1851 мм, а масса около 1 700 кг обеспечивает устойчивость конструкции и снижает влияние вибраций при эксплуатации.
Для удобства загрузки изделий предусмотрен дверной проём размером 640 × 830 мм. Система безопасности камеры включает блокировки, исключающие включение рентгеновского аппарата при открытой двери, а также световую индикацию активного режима излучения, что повышает надёжность и безопасность эксплуатации оборудования.
Рентгеновская камера АРИОН-14.10.10.08 является эффективным решением для радиографического неразрушающего контроля катушек и аналогичных изделий, сочетая высокий уровень радиационной защиты, точность позиционирования и удобство эксплуатации.
