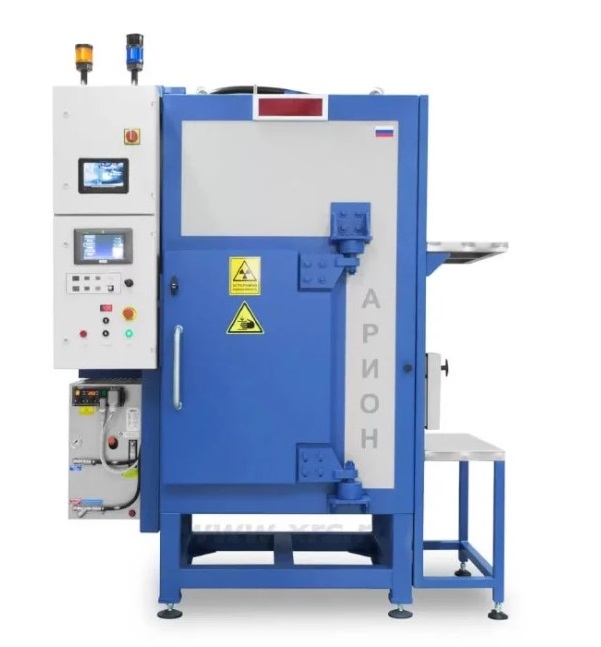

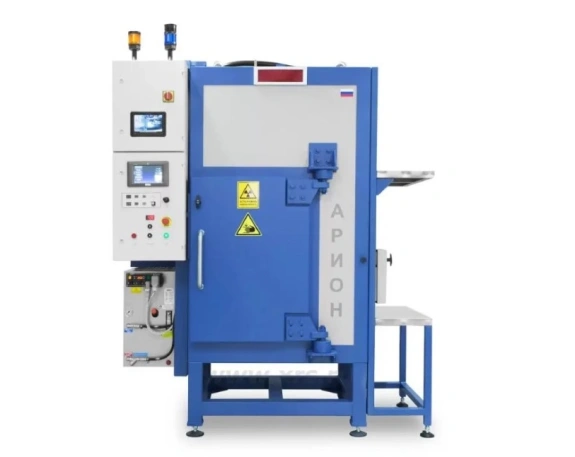

Рентгеновская камера АРИОН-10.07.15.08 разработана как законченный рентгенографический комплекс, включающий экранированную камеру, источник излучения и предметный стол. Такое исполнение позволяет использовать оборудование без дополнительного экранирования помещения, что существенно упрощает внедрение рентгеновского контроля и снижает эксплуатационные затраты.
Подбираете рентгеновский стенд под конкретные задачи контроля? Получите консультацию и рекомендации по оптимальной конфигурации камеры и режимам работы.
Корпус камеры выполнен из прочной стальной конструкции с интегрированным свинцовым экранирующим слоем толщиной 8 мм. Данный уровень защиты обеспечивает снижение мощности дозы на расстоянии 10 см от поверхности до значений менее 1,0 мкЗв/ч, что соответствует требованиям радиационной безопасности для персонала при ежедневной эксплуатации.
В составе камеры используется генератор высокого напряжения XRG 160-1.6 SI с максимальной выходной мощностью 1600 Вт. Генератор обеспечивает плавную регулировку выходного напряжения в диапазоне от 20 до 160 кВ и выходной ток от 0,2 до 20 мА, что позволяет точно подбирать режимы экспозиции под различные типы изделий и материалы. Общая потребляемая мощность стенда не превышает 3,2 кВт, питание осуществляется от сети ~220 В, 50 Гц.
В качестве источника излучения применяется металлокерамическая трубка MXR-160/21 с максимальной мощностью 640/1600 Вт. Диапазон раскрытия поля излучения на предметном столе составляет от d = 66 мм в нижней точке до d = 500 мм в верхней точке, что обеспечивает гибкость при работе с объектами различных размеров.
Камера оснащена механизмом вертикального перемещения излучателя с диапазоном от 0 до 1000 мм, позволяющим изменять геометрию контроля и оптимизировать условия экспозиции. Предметный стол диаметром 350 мм рассчитан на нагрузку до 100 кг, обеспечивая устойчивое размещение и точное позиционирование объектов контроля.
Габаритные размеры стенда составляют 1845 × 900 × 2200 мм, а масса в сборе около 1 900 кг обеспечивает высокую устойчивость конструкции и минимальное влияние вибраций в процессе работы. Система безопасности камеры включает экранирование, блокировки и световую индикацию активного режима излучения, что повышает надёжность и безопасность эксплуатации.
Рентгеновская камера АРИОН-10.07.15.08 является эффективным решением для лабораторного и производственного радиографического контроля, сочетая встроенный источник излучения, гибкость настройки режимов и высокий уровень радиационной защиты.
