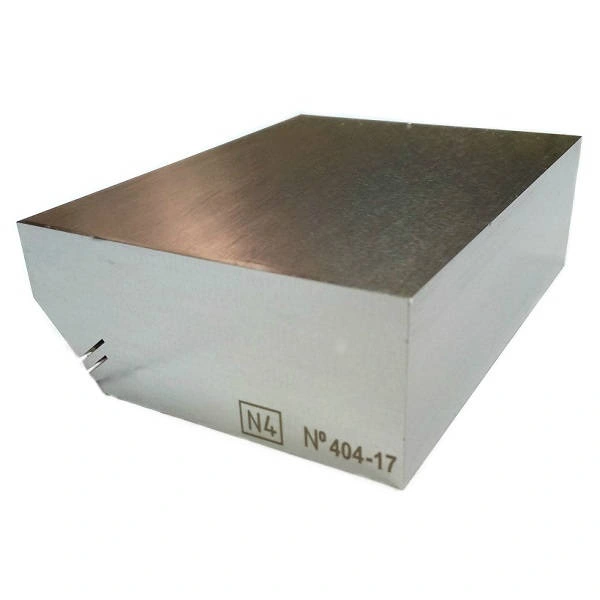

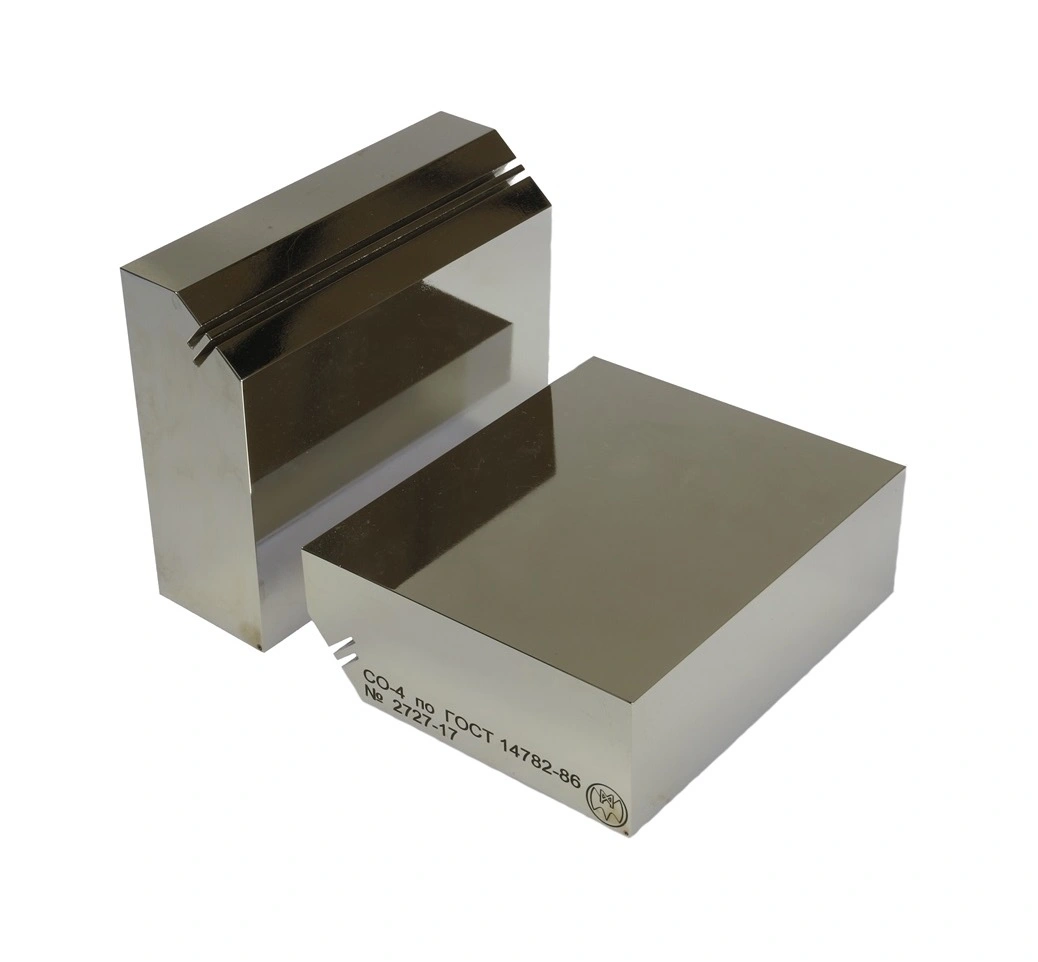

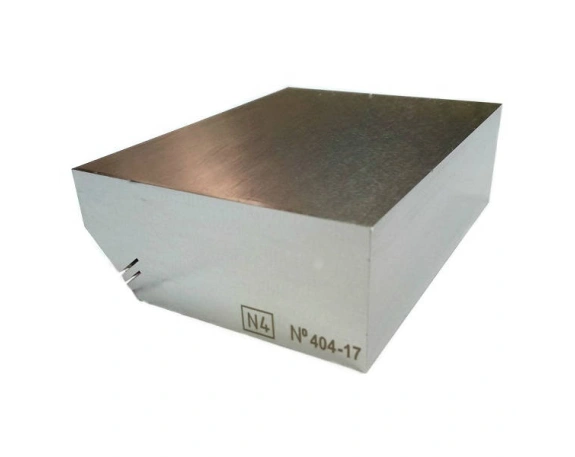

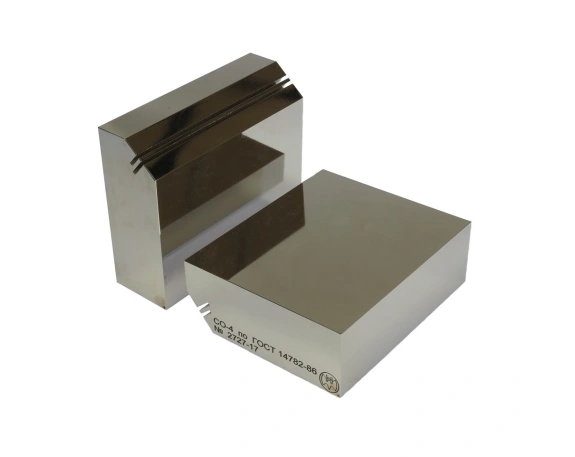

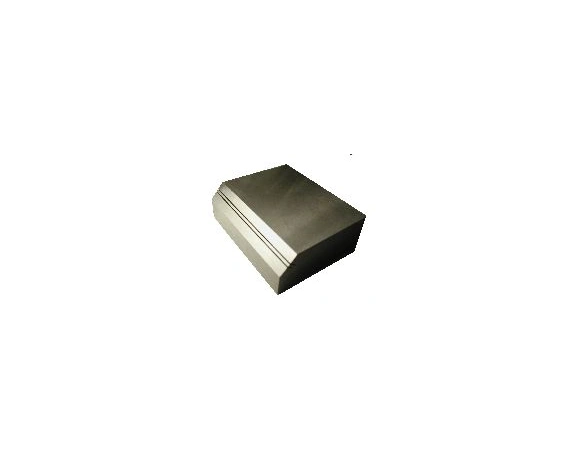

Стандартный образец СО-4

Стандартный образец СО-4 превью 1
Стандартный образец СО-4 превью 2
Стандартный образец СО-4 превью 3
Стандартный образец СО-4 превью 4
Гарантия: 1 год
Стандартные (калибровочные) образцы представляют собой ряд метрологических инструментов, обеспечивающих возможность определить и задать настройки дефектоскопа для осуществления эффективной ультразвуковой диагностики изделий, материалов или сварных швов. Стандартный образец (мера) СО-4.1 позволяет осуществить настройку дефектоскопа и пьезоэлектрических преобразователей (ПЭП).

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

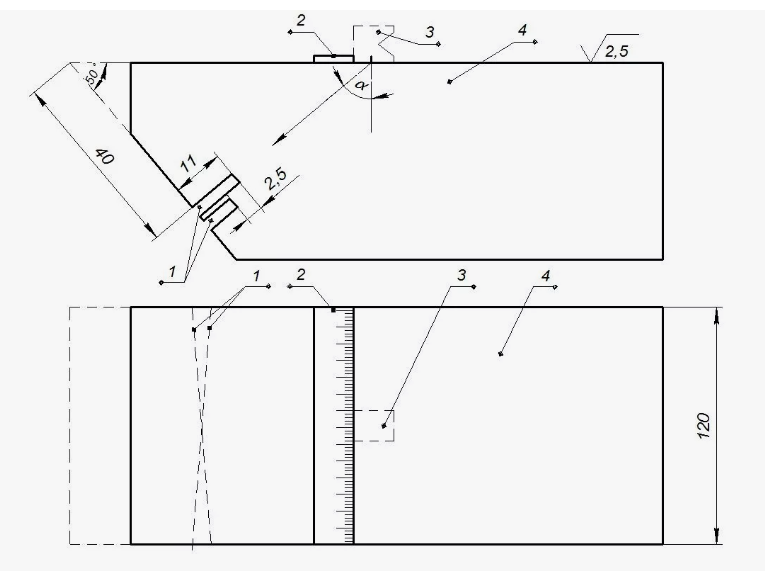

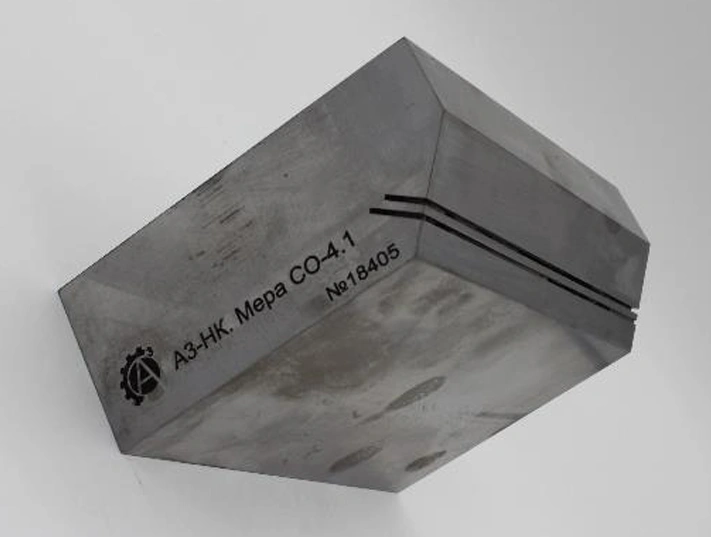

Образец СО-4.1 включен в Государственный реестр средств измерений (No 79145-20 комплекты мер для дефектоскопии А3-НК). Калибровочный образец представляет собой брусок со срезанной под углом 50 градусов гранью, на которой размещаются два параллельных паза глубиной 11 и 8,5 мм. Ширина каждого паза - 1 мм. Мера СО-4.1 изготавливается из стали, алюминиевого или медно-цинкового сплава. На рисунке ниже приведен эскиз меры СО-4.1, где 1 – пазы, 2-линейка, 3-преобразователь, 4-блок из стали (сплава).











Калибровочный образец СО-4.1  используется для проверки и измерения (настройки) ключевых параметров приборов ультразвукового контроля эхо-импульсным способом при совмещенной схеме подключения ПЭП с плоской рабочей поверхностью на частоту 1,25 МГц и выше.

Мера СО-4.1 позволяет определить длину сигнала для дальнейшего вычисления частоты при определенной скорости УЗК колебаний, возбуждаемых ПЭП при вводе луча под углом от 40 до 65 и частоте 1,25–5 МГц.

Получите бесплатную консультацию по подбору необходимого оборудования у наших менеджеров









Преимущества использования стандартного образца СО-4.1

Скорость перемещения продольных волн в мере СО-4.1 на частоте 2,5 МГц составляет 5900±133м/с при температурном режиме 20 ±5 С (для стали марки 3 и стали марки 20).

Временной интервал перемещения УЗК колебаний в прямом и обратном направлении занимает всего 20±1 мкс.

Вес меры СО-4.1 составляет не более 3,1 кг.


Заказать звонок
Вид принадлежности
Образцы

1.

Толщина меры, не более, мм

40

2.

Номинальное значение ширины пазов, мм

1,0 ±0,1

3.

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

4.

Масса, не более, кг

3,1



Метрологические характеристики стандартного образца СО-4.1

1.

Номинальное значение и допускаемое отклонение длины меры, мм

120,0 ±0,2

2.

Номинальное значение глубины паза 1 со стороны А и паза 2 со стороны Б и их допускаемое отклонение, мм

11,0 ±0,1

3.

Номинальное значение глубины паза 1 со стороны Б и паза 2 со стороны А и их допускаемое отклонение, мм



8,5 ±0,1

4.

Пределы допускаемой абсолютной погрешности воспроизведения длины меры и глубины пазов, мм



±0,1

5.

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16





5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

6.

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с ±30

±30

Наименование составных частей

Количество

1.

Стандартный образец СО-4.1 (с калибровкой или поверкой)

1 шт.

2.

Футляр

1 шт.

3.

Транспортировочная упаковка

1 шт.

4.

Комплект документации

1 экз.
