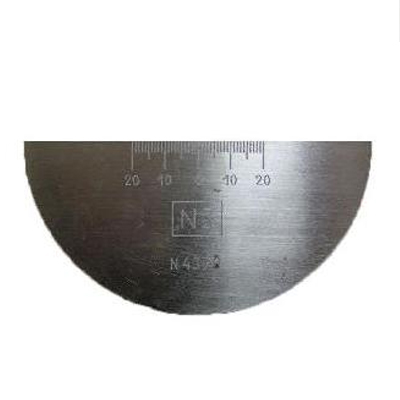

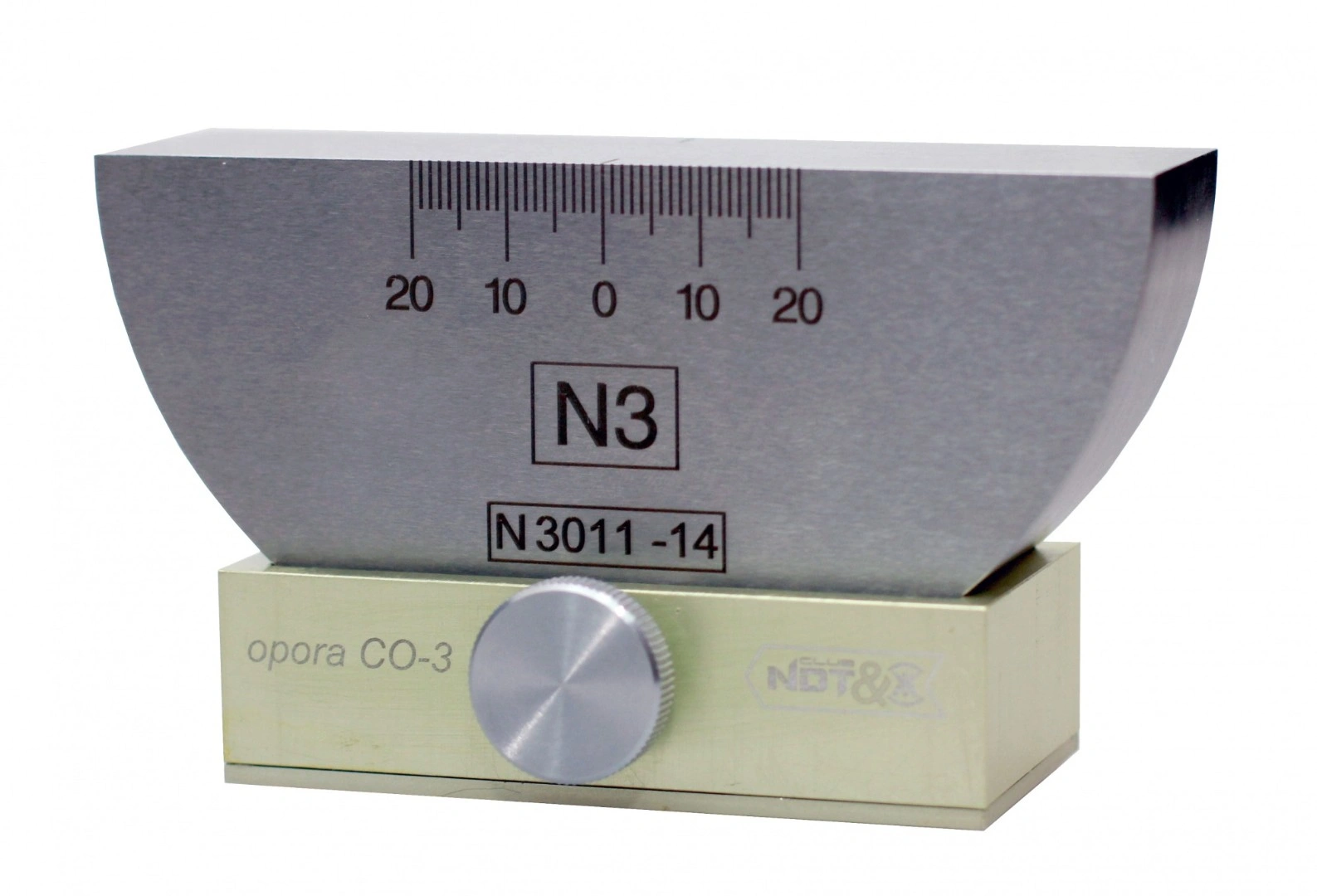

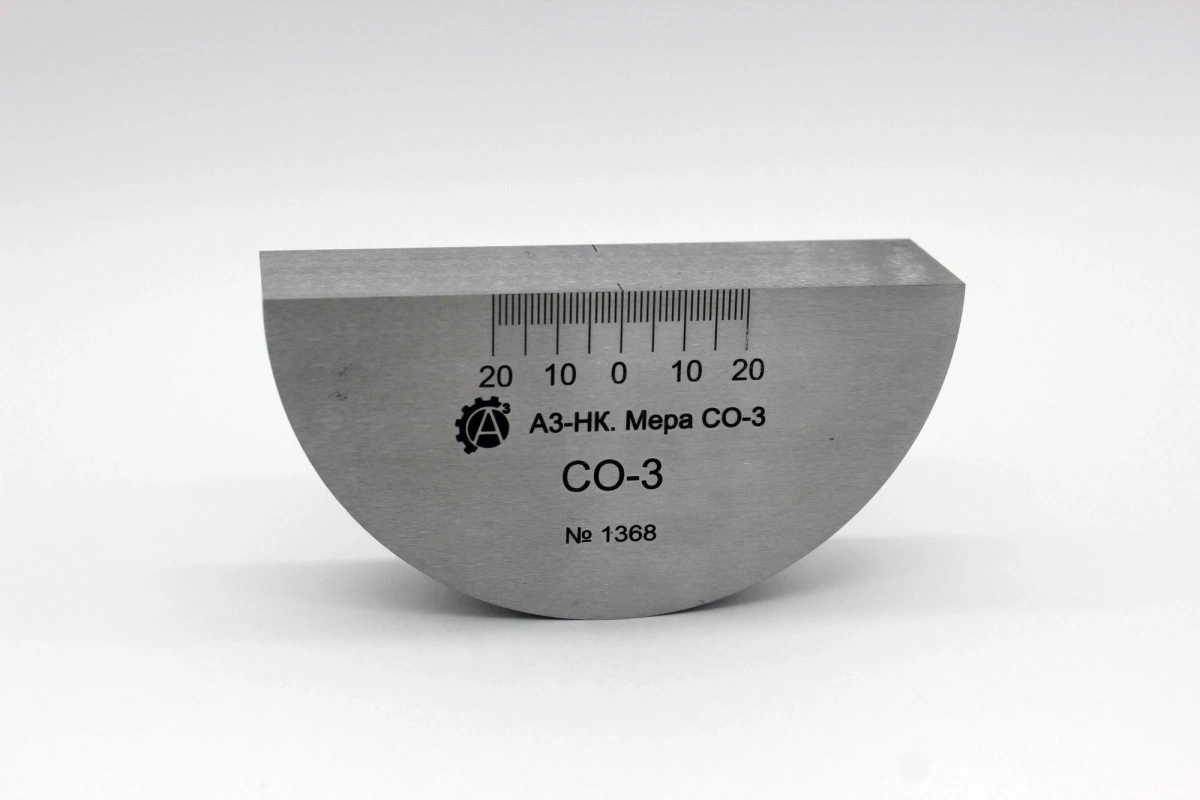

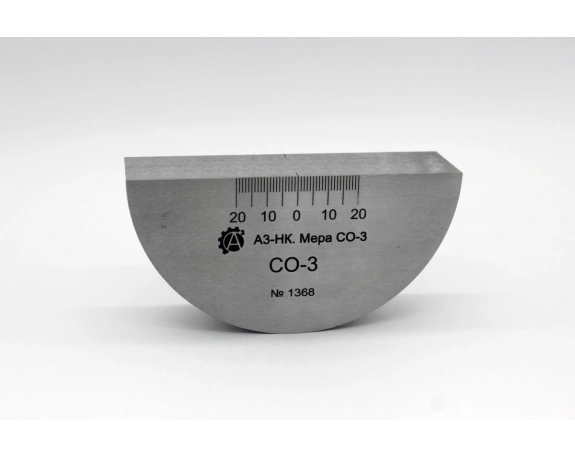

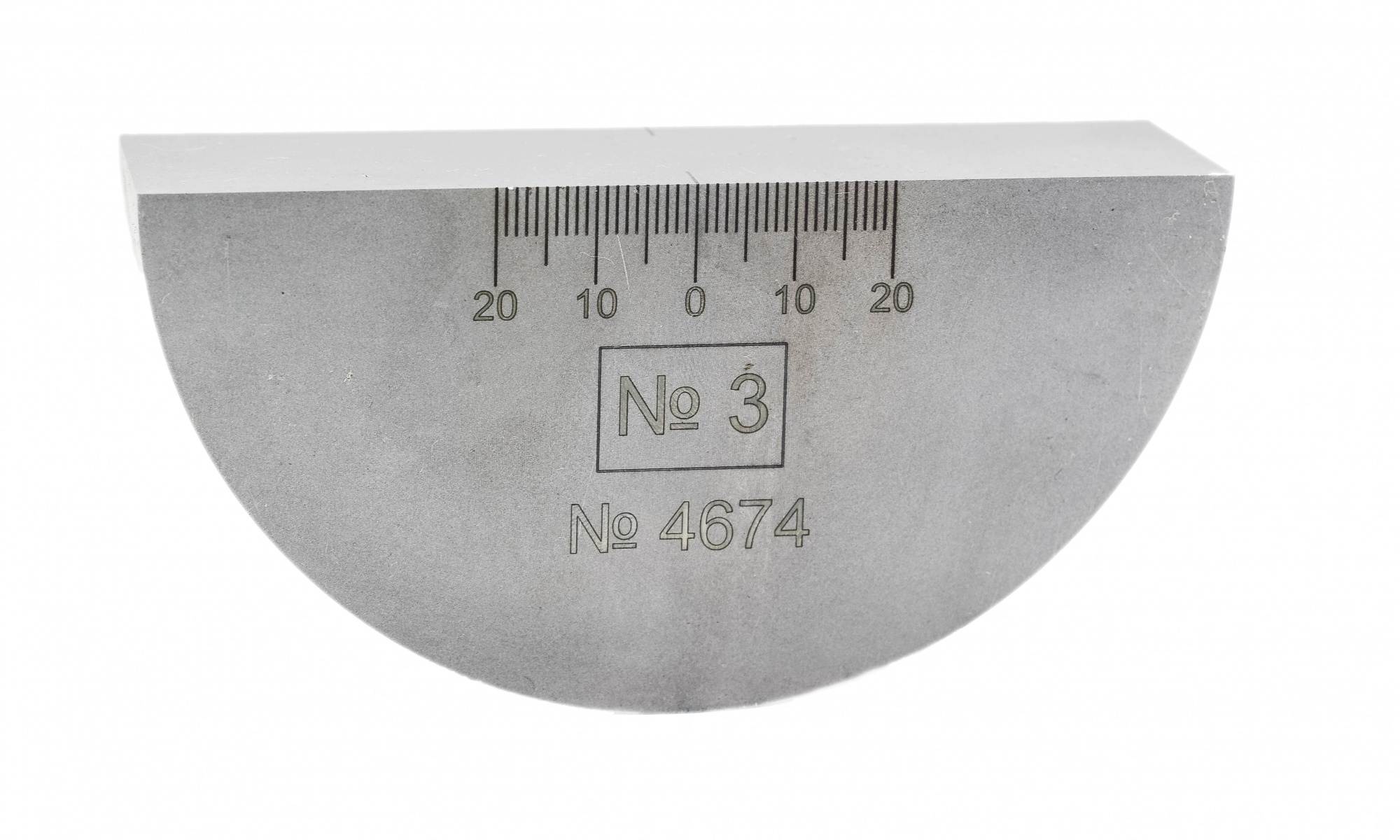

Стандартный образец СО-3

Стандартный образец СО-3 превью 1
Стандартный образец СО-3 превью 2
Стандартный образец СО-3 превью 3
Стандартный образец СО-3 превью 4
Стандартный образец СО-3 превью 5
Гарантия: 1 год
Стандартные (калибровочные) образцы представляют собой ряд метрологических инструментов, обеспечивающих возможность определить и задать настройки дефектоскопа для осуществления эффективной ультразвуковой диагностики изделий, материалов или сварных швов. Стандартный образец (мера) СО-3 позволяет определить предельную чувствительность, точки выхода луча и стрелы преобразователя, настроить глубиномеры наклонных, прямых и РС ПЭП.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

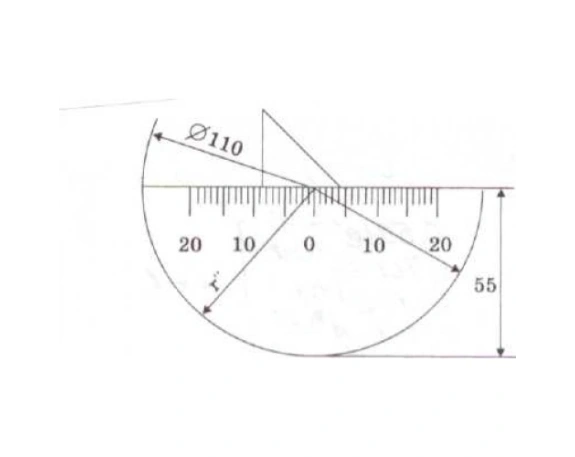

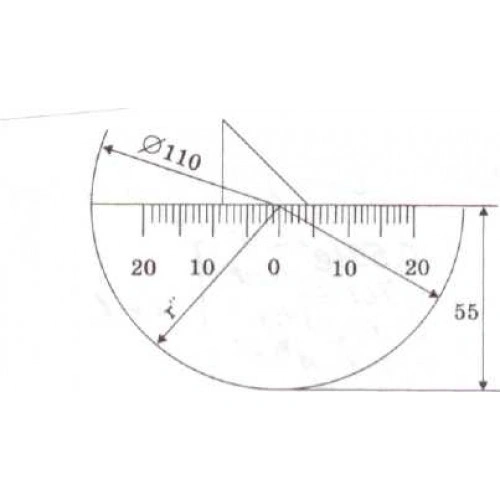

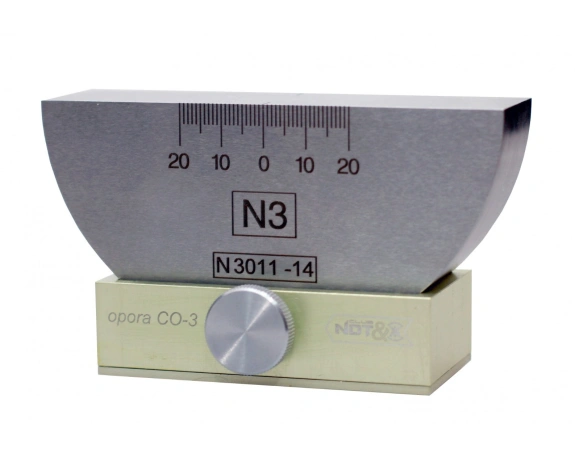

Образец СО-3 включен в Государственный реестр средств измерений (№ 79145-20 комплекты мер для дефектоскопии А3-НК). Калибровочный образец СО-3 имеет форму половины цилиндра, изготавливается из стали, алюминиевого или медно-цинкового сплава. Для произведения замеров на боковой поверхности указана шкала измерений, позволяющая определить входную точку и угол ввода ультразвуковой волны. Его геометрические размеры указаны в ГОСТ Р 55724-2013

Калибровочный образец СО-3 используется для проверки и измерения (настройки) ключевых параметров приборов ультразвукового контроля эхо-импульсным способом при совмещенной схеме подключения ПЭП с плоской рабочей поверхностью на частоту 1,25 МГц и выше





При помощи данного устройства можно определить точки выхода луча преобразователя (установив наклонный ПЭП над отметкой «0» и незначительно перемещая, определяется положение, при котором передается максимальный сигнал) и стрелы преобразователя (промежуток между точкой входа луча и торцом преобразователя, измеряется в мм), предельную чувствительность (на основе опорного сигнала цилиндрической поверхности), произвести настройку глубиномеров наклонного, прямого и РС ПЭП (при помощи донного сигнала с глубины 30 мм)

Получите бесплатную консультацию по подбору необходимого оборудования у наших менеджеров.











Преимущества использования стандартного образца СО-3

Скорость перемещения продольных волн в мере СО-3 на частоте 2,5 МГц составляет 5900±133м/с при температурном режиме 20 ±5 С (для стали марки 3 и стали марки 20).

Временной интервал перемещения УЗК колебаний в прямом и обратном направлении занимает всего 20±1 мкс.

Вес меры СО-3 составляет не более 1,3 кг.


Заказать звонок
Вид принадлежности
Образцы

1.

Толщина меры, не более, мм

30

2.

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

3.

Масса, не более, кг

1,3

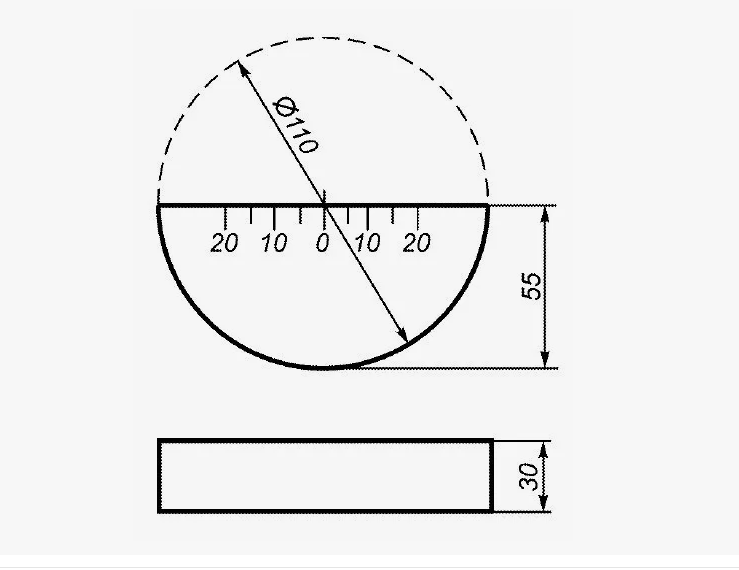

Метрологические характеристики стандартного образца СО-3

1.

Номинальное значение и допускаемое отклонение диаметра меры, мм

110,00-0,23

2.

Номинальное значение и допускаемое отклонение высоты меры, мм

55,0-0,2

3.

Смещение нулевой риски от оси симметрии меры по рабочей поверхности меры, мм



±0,1

4.

Положение и допускаемое отклонение рисок относительно нулевой риски по рабочей поверхности меры, мм

где L – номинальное значение на шкале, мм

L ±0,15

5.

Пределы допускаемой абсолютной погрешности воспроизведения диаметра и высоты меры, смещения нулевой риски и положения рисок шкалы относительно нулевой риски, мм



±0,1

6.

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16





5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

7.

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

± 30

Наименование составных частей

Количество

1.

Стандартный образец СО-3 (с калибровкой или поверкой)

1 шт.

2.

Футляр

1 шт.

3.

Транспортировочная упаковка

1 шт.

4.

Комплект документации

1 экз.
