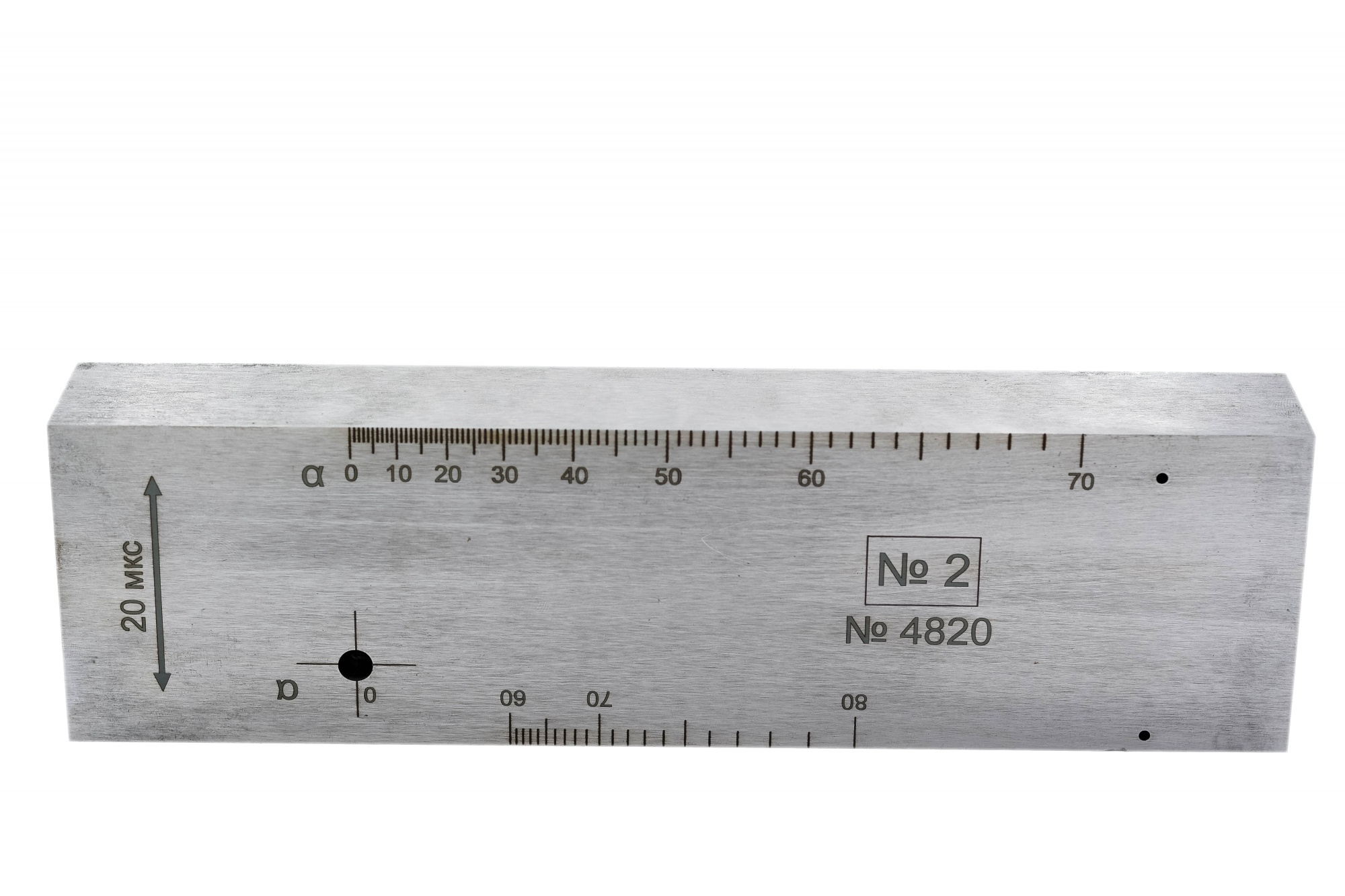

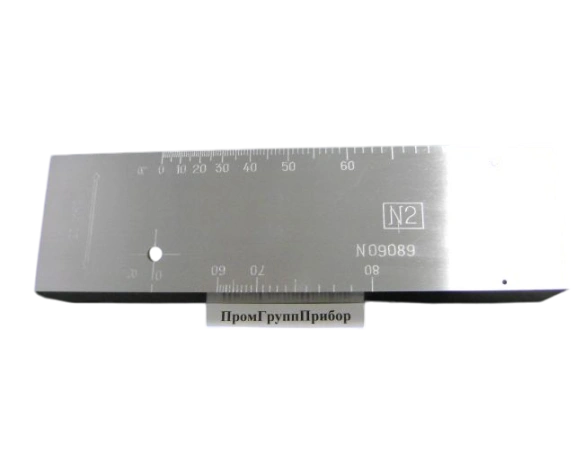

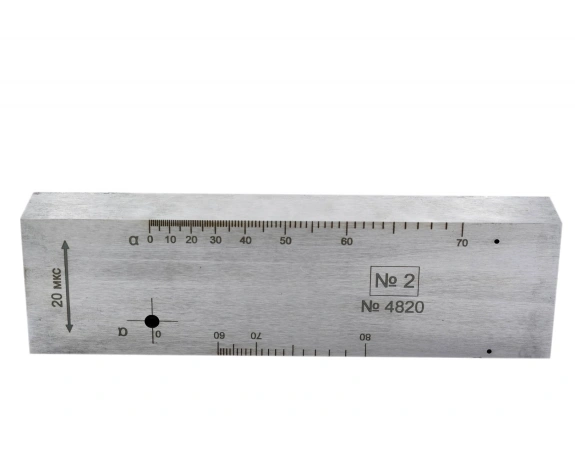

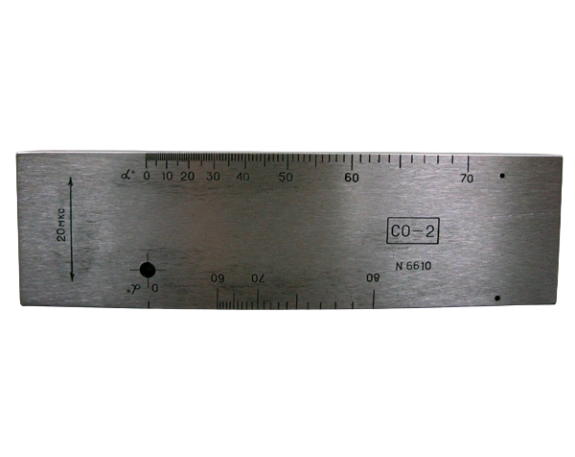

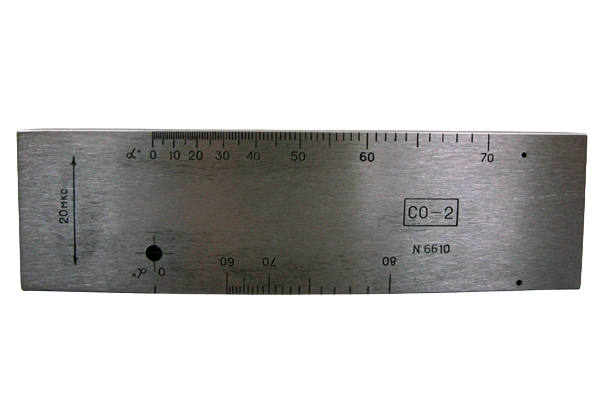

Стандартный образец СО-2

Стандартный образец СО-2 превью 1
Стандартный образец СО-2 превью 2
Стандартный образец СО-2 превью 3
Стандартный образец СО-2 превью 4
Гарантия: 1 год
Стандартные (калибровочные) образцы представляют собой ряд метрологических инструментов, обеспечивающих возможность определить и задать настройки дефектоскопа для осуществления эффективной ультразвуковой диагностики изделий, материалов или сварных швов. Стандартный образец (мера) СО-2 позволяет определить условную и предельную чувствительность, мертвую зону, угол ввода луча, погрешность глубиномера УЗК дефектоскопа и пр.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

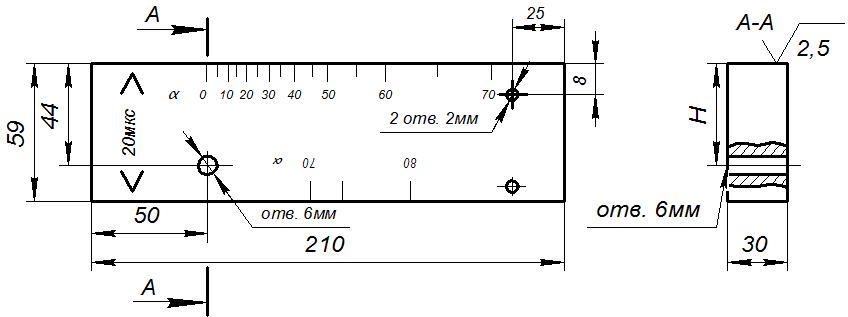

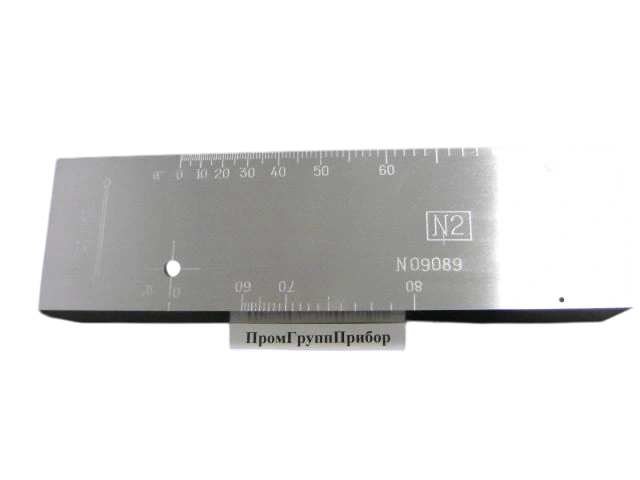

Образец СО-2 включен в Государственный реестр средств измерений (№ 79145-20 комплекты мер для дефектоскопии А3-НК). Калибровочный образец СО-2 является шестигранником, который изготавливается из стали, алюминиевого или медно-цинкового сплава. На него нанесена шкала измерений, сквозные отверстия на поверхности играют роль отражателей ультразвуковых волн. Его геометрические размеры указаны в ГОСТ Р 55724-2013.

Калибровочный образец СО-2 используется для проверки и измерения (настройки) ключевых параметров приборов ультразвукового контроля эхо-импульсным способом при совмещенной схеме подключения ПЭП с плоской рабочей поверхностью на частоту 1,25 МГц и выше.







При помощи данного устройства можно определить условную и предельную чувствительность при анализе соединений из стали, проверить «мертвую зону» (минимальная глубина прозвучивания), установить точность глубиномера, выявить угол ввода луча (перемещая наклонные ПЭП определяется угол прохождения максимального сигнала от отражателя), определить угол раскрытия основного лепестка диаграммы направленности (установив преобразователь над отражателем определить максимальную амплитуду эхо-сигнала).

Получите бесплатную консультацию по подбору необходимого оборудования у наших менеджеров.



Преимущества использования стандартного образца СО-2

Размер цилиндрических отверстий выполняющих роль отражателей 2,0; 2,0 и 6,0 мм в диаметре.

Скорость перемещения продольных волн в мере СО-2 на частоте 2,5 МГц составляет 5900±133м/с при температурном режиме 20 ±5 С (для стали марки 3 и стали марки 20).

Временной интервал перемещения УЗК колебаний в прямом и обратном направлении занимает всего 20±1 мкс.

Вес меры СО-2 составляет не более 2 кг.


Заказать звонок
Вид принадлежности
Образцы

1.

Длина меры, не более, мм

210

2.

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

3.

Масса, не более, кг

2



Метрологические характеристики стандартного образца СО-2

1.

Номинальное значение и допускаемое отклонение высоты меры, мм

59,0 -0,3

2.

Номинальное значение и допускаемое отклонение толщины меры, мм

29,00 -0,21

3.

Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм

- искусственный дефект ИД1

- искусственный дефект ИД2

- искусственный дефект ИД3





6,00+0,03

2,00+0,25

2,00+0,25

4.

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 1 до центра искусственного дефекта ИД1, мм



44,0±0,3

5.

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 1 до центра искусственного дефекта ИД2, мм



8,0 ±0,3

6.

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 2 до центра искусственного дефекта ИД3, мм



3 ±0,3

7.

Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта ИД1 на рабочую поверхность 1, мм

±0,1

8.

Расстояние от проекции центра искусственного дефекта ИД1 на рабочую поверхность 2 до базовой риски шкалы 2, мм

25,98 ±0,15

9.

Положение и допускаемое отклонение рисок шкалы относительно базовой риски, мм:

- для шкалы 1 вдоль рабочей поверхности 1 меры

- для шкалы 2 вдоль рабочей поверхности 2 меры

где α - значение угла ввода, соответствующее данной риске, °





44·tgα ±0,2

15·(tgα - tg60°) ±0,2

10.

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметров искусственных дефектов, расстояний до центров искусственных дефектов, расстояний от проекции центров искусственных дефектов до базовых рисок шкал и положения рисок шкал относительно базовых рисок, мм



±0,1

11.

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16





5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

12.

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±30

Наименование составных частей

Количество

1.

Стандартный образец СО-2 (с калибровкой или поверкой)

1 шт.

2.

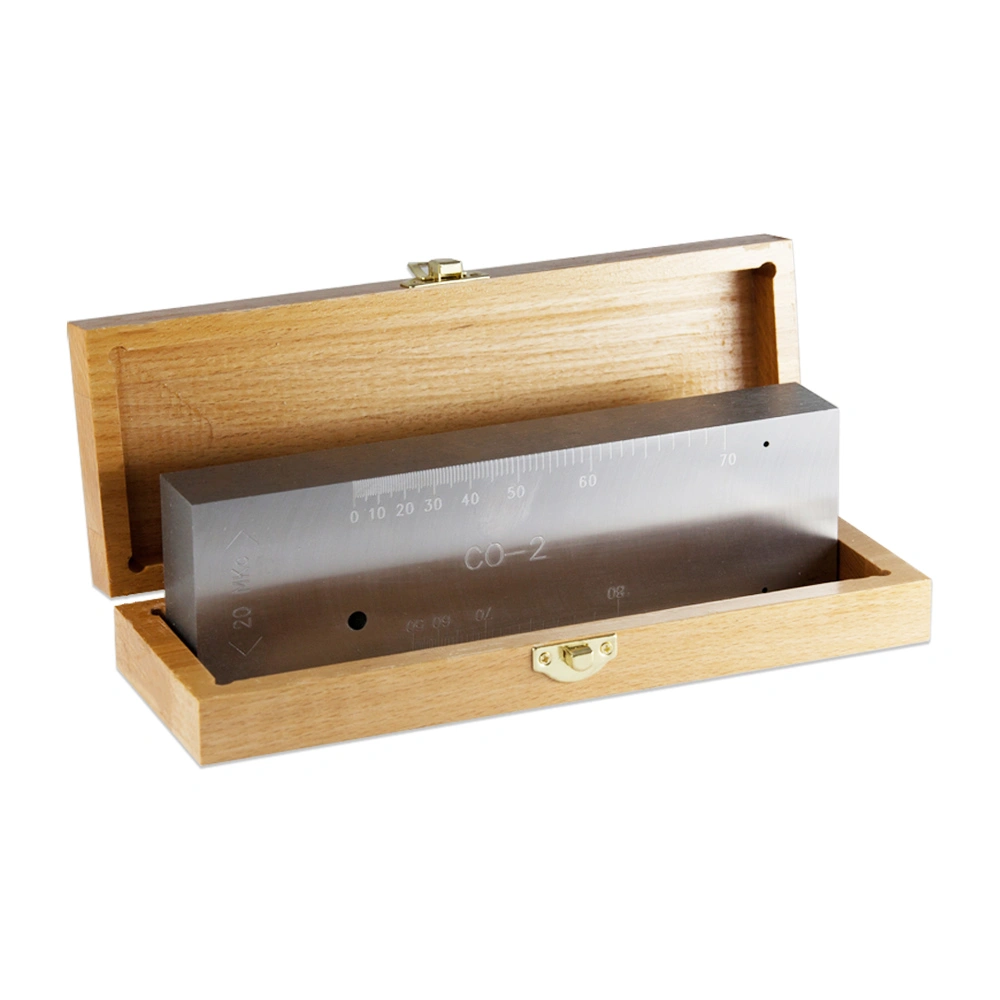

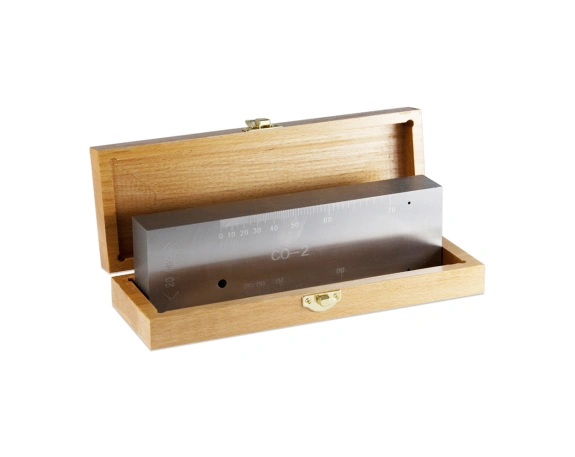

Футляр

1 шт.

3.

Транспортировочная упаковка

1 шт.

4.

Комплект документации

1 экз.
