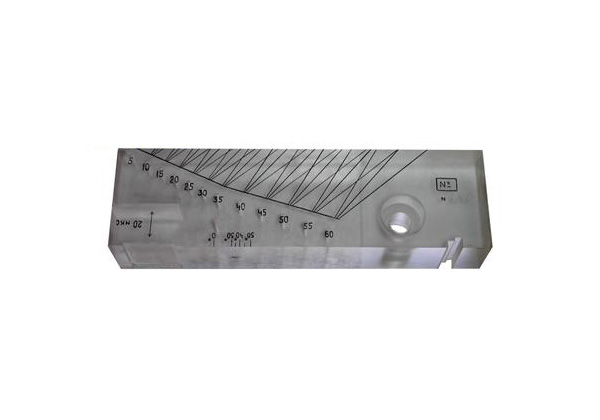

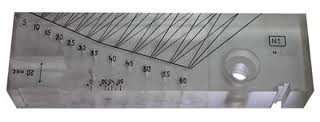

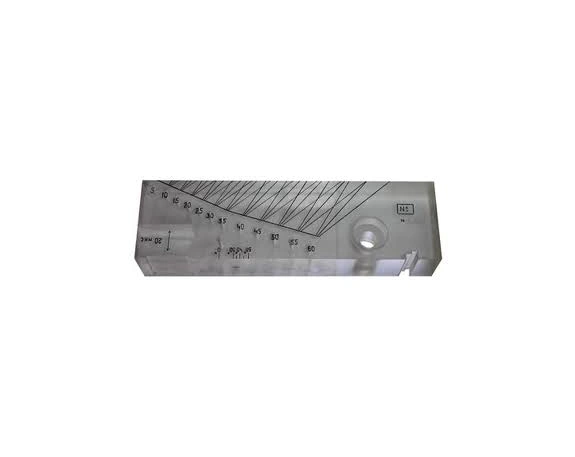

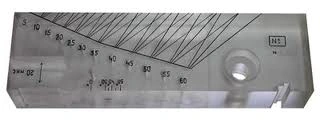

Стандартный образец СО-1

Стандартный образец СО-1 превью 1
Стандартный образец СО-1 превью 2
Стандартный образец СО-1 превью 3
Гарантия: 1 год
Стандартные (калибровочные) образцы представляют собой ряд метрологических инструментов, обеспечивающих возможность определить и задать настройки дефектоскопа для осуществления эффективной ультразвуковой диагностики изделий, материалов или сварных стыков. Стандартный образец (мера) СО-1 позволяет проверить условную чувствительность, погрешность глубиномера УЗК дефектоскопа, а также лучевую разрешающую способность ПЭП.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

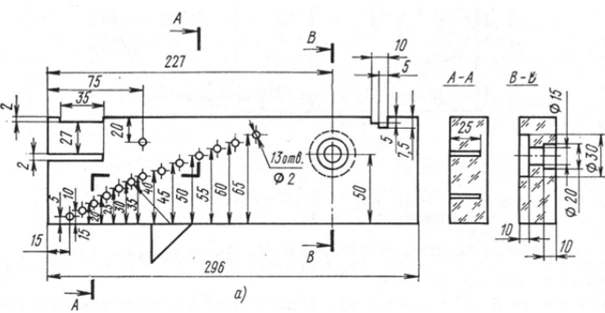

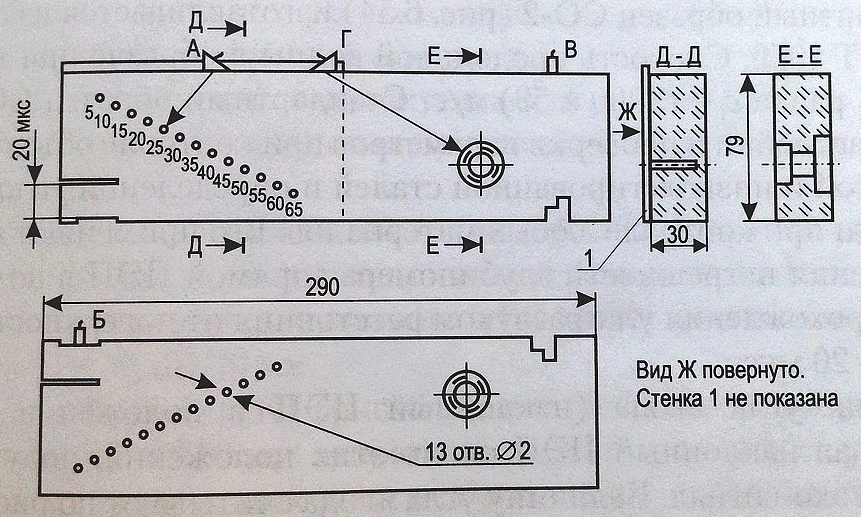

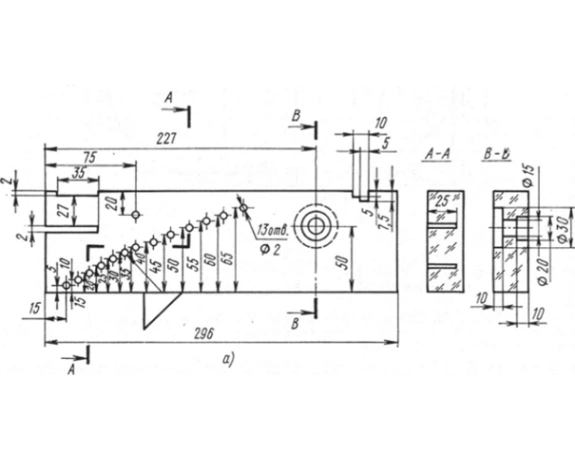

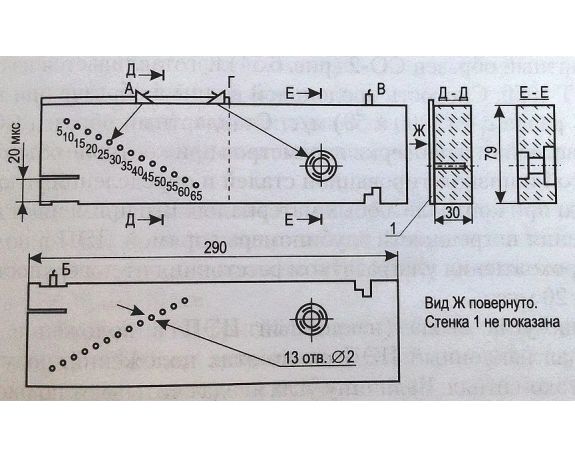

Образец СО-1 включен в Государственный реестр средств измерений (№ 79145-20 комплекты мер для дефектоскопии А3-НК). Калибровочный образец СО-1 является шестигранником, выполненным из органического стекла, с нанесенной на него шкалой измерений, выемками и отверстиями разных размеров, которые играют роль отражателей. Его геометрические размеры указаны в ГОСТ 14782-86 (в настоящее время утратил силу, в актуальном ГОСТ Р 55724-2013 стандартный образец СО-1 не упоминается).







Калибровочный образец СО-1 используется для проверки и измерения ключевых параметров приборов ультразвукового контроля эхо-импульсным способом при совмещенной схеме подключения ПЭП с плоской рабочей поверхностью на частоту 1,25 МГц и выше (ширина преобразователя не более 20 мм).

При помощи данного устройства можно определить условную чувствительность (в мм глубины расположения цилиндрического углубления) и произвести настройку на необходимую условную чувствительность УЗК аппарата с пьезоэлектрическими преобразователями (частота 1,25 ÷ 5 МГц); установить точность глубиномера (прямой ПЭП при расположении над пропилом); оценить лучевую разрешающую способность прямых (при расположении над пазами 5 и 2,5 мм) и наклонных (направлен в сторону цилиндрических отверстий диаметром 15, 20, 30 мм) ПЭП.

Получите бесплатную консультацию по подбору необходимого оборудования у наших менеджеров.





Преимущества использования стандартного образца СО-1

Расположение цилиндрических отверстий выполняющих роль отражателей, диаметром 2,0 мм на расстоянии от края образца от 5 до 55 мм, К20 = -3,0 дБ, К50 = -29,0 дБ.

Скорость перемещения продольных волн в мере СО-1 на частоте 2,5 МГц составляет 2670±133м/с при температурном режиме 20 ±5 С. Коэффициент затухания на частоте 2,5 МГ определяется в пределах 2,6 ± 0,3 дБ/см.
Временной интервал перемещения УЗК колебаний в прямом и обратном направлении занимает всего 20±1 мкс.

Вес образца составляет не более 1,3 кг.


Заказать звонок
Вид принадлежности
Образцы

1.

Длина меры, мм

279

2.

Расстояние от грани 1 до паза 1, мм

20

3.

Диапазон номинальных значений расстояния от грани 1 до центров искусственных дефектов ИД4 – ИД16, мм от 15 до 165

от 15 до 165

4.

Номинальное значение расстояния от грани 1 до центра искусственных дефектов ИД1, ИД2, ИД3, мм



227

5.

Ширина паза 3, мм

2

6.

Глубина паза 3, мм

45

7.

Масса, не более, кг

1,3

8.

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25



Метрологические характеристики стандартного образца СО-1

1.

Номинальное значение и допускаемое отклонение толщины меры, мм 30,00-0,24 Номинальное значение и допускаемое отклонение высоты меры, мм 79,0±0,3

30,00-0,24

2.

Номинальное значение и допускаемое отклонение высоты меры, мм 79,0±0,3

79,0±0,3

3.

Номинальное значение и допускаемое отклонение расстояния от паза 3 до рабочей поверхности 3, мм

27,00-0,21

4.

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 2, мм

- до паза 1

- до паза 2



5 +0,3

7,50+0,36

5.

Номинальное значение и допустимое отклонение ширины паза 1 и 2, мм

5,0±0,3

6.

Номинальное значение и допускаемое отклонение диаметров искусственных дефектов, мм:

- искусственный дефект ИД1

- искусственный дефект ИД2

- искусственный дефект ИД3



15,0 ±0,3 20,0 ±0,3 30,0 ±0,3

7.

Номинальное значение и допускаемое отклонение диаметров искусственных дефектов ИД4 – ИД16, мм

2±0,3

8.

Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности 1 до центра искусственных дефектов ИД1, ИД2, ИД3, мм

50,0 ±0,3

9.

Диапазон номинальных значений расстояния от рабочей поверхности 1 до центров искусственных дефектов ИД4 – ИД16, мм

от 5 до 65

10.

Пределы допускаемой абсолютной погрешности воспроизведения толщины меры, высоты меры, расстояния от паза 3 до рабочей поверхности 3 расстояния от рабочей поверхности 2 до рабочей поверхности 3, расстояния от рабочей поверхности 2 до паза 1 и 2, ширины паза 1 и 2, расстояния от грани 1 до паза 1, диаметров искусственных дефектов ИД1 – ИД16, расстояния от рабочей поверхности 1 до центра искусственных дефектов ИД1 – ИД16, расстояния от грани 1 до центра искусственных дефектов ИД1 – ИД16, мм

±0,1

11.

Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны, м/c

2760 ±148

12.

Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере, м/с

±30

Наименование составных частей

Количество

1.

Стандартный образец СО-1 (с калибровкой или поверкой)

1 шт.

2.

Футляр

1 шт.

3.

Транспортировочная упаковка

1 шт.

4.

Комплект документации

1 экз.
